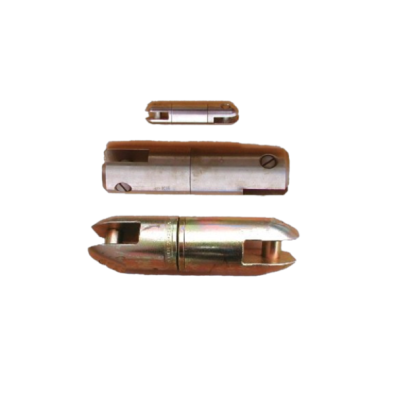

Lancier Pyörivä Leikari (20-60 mm)

Lancier säädettävä pyörivä leikari 15° kulmasäädöllä on kaapelin ja vetoköyden väliin tarkoitettu vetotarvike. Leikari auttaa estämään vetoköyden ja kaapelin kiertymistä vetotilanteessa sekä vähentää kaapeliin kohdistuvaa vääntöä.

• ✓Halkaisijat 20-45 mm, vetovoima 8,3-40,0 kN
• ✓15° taipuva pyörivä leikari kaapelinvetoon
• ✓Estää kaapelin ja vetoköyden kiertymistä vetotilanteessa
• ✓Taipuva rakenne helpottaa käyttöä ahtaissa asennuksissa
• ✓Teräsrakenne vaativiin kaapelivetoihin

DCD Custom Kits on räätälöity vetotyökalusarja kaapelivedon ammattilaiskäyttöön. Sarja rakennetaan käyttökohteen, kaapelityyppien ja tarvittavien vetotyökalujen mukaan, jolloin samaan kokonaisuuteen voidaan yhdistää esimerkiksi Power-Grip-, SwivelGrip- ja muut DCD-vetopäät.

• ✓Räätälöity vetotyökalusarja kaapelivedon käyttökohteen mukaan
• ✓Saatavilla Power-Grip-, Swivel-Grip- ja Power-Grip Clevis -kokoonpanoina
• ✓Voidaan toteuttaa Bridle Sling -vetosilmukoilla tai ilman
• ✓Sarjan sisältö määritetään kaapelikoon, vetotavan ja työvaiheen mukaan
• ✓Kuljetuslaukku ja muotoiltu sisäosa pitävät työkalut järjestyksessä

DCD Mini Grip 24500 on uudelleenkäytettävä vetopää pienikokoisille kaapeleille ja johtimille. Se on suunniteltu tilanteisiin, joissa tarvitaan kompakti, suoraan johtimeen kiinnittyvä vetopiste esimerkiksi ahtaissa asennuspaikoissa tai kevyemmissä kaapelivedoissa.

• ✓Uudelleenkäytettävä vetopää pienikokoisille johtimille
• ✓Nimellinen johtimen poikkipinta-ala 21,2–107 mm² mallin mukaan
• ✓Suurin johtimen halkaisija 8,4–14,0 mm mallin mukaan
• ✓Kiinnitys suoraan johtimeen kolmella kiristysruuvilla
• ✓Yhteensopiva Line Swivel 00505 -sarjan kanssa

DCD Multiplex Pulling Eye 24300 on ruostumattomasta teräksestä valmistettu mekaaninen vetopää Triplex- ja Quadruplex-kaapeleiden vetämiseen. Työkalu muodostaa lukittuvan vetopisteen, kun kaapeliryhmä pitää vetää hallitusti ja turvallisesti suojaputken tai kaapelireitin läpi.

• ✓Triplex- ja Quadplex-kaapeleiden vetämiseen
• ✓Nimellinen johtimen poikkipinta-ala 53,5–253 mm² mallin mukaan
• ✓Suurin johtimen halkaisija 11,1–22,2 mm mallin mukaan
• ✓Neljä johdinreikää, jokaisessa kolme kiristysruuvia
• ✓Tarkoitettu ensisijaisesti lyhyisiin ja suoriin vetoihin

DCD Multiplex Pushing Eye 24200 on työntösilmukka Triplex- ja Quadruplex-kaapeliryhmien työntämiseen suojaputkien läpi. Sen tarkoitus on ohjata kaapeliryhmää hallitusti eteenpäin ja vähentää kaapelin pään takertumista putkituksessa.

• ✓Triplex- ja Quadplex-kaapeliryhmien työntämiseen
• ✓Kaapeliryhmän ulkohalkaisija 25,4–40,4 mm mallin mukaan
• ✓Vaihdettavat lisäosat pään muodon ja käyttökohteen mukaan
• ✓Valittavana useita kiinnitysosia kaapelin etu- tai takapäähän
• ✓Tarkoitettu lyhyisiin suojaputki- ja kanavavetoihin

DCD Power-Grip 24000 on manuaalisesti käytettävä kaapelinvetopää, joka on suunniteltu nopeaan ja varmaan kaapelin kiinnitykseen vetotöissä. Työkalu soveltuu tyypillisesti 10–50 mm kaapelihalkaisijoille ja sitä voidaan käyttää sekä paljailla että ulkovaipallisilla alumiini- ja kuparikaapeleilla.

• ✓Uudelleenkäytettävä vetopää pyöreille monisäikeisille voimakaapeleille
• ✓Johtimen poikkipinta-ala 53,5 mm²-2534 mm² mallin mukaan
• ✓Johtimen halkaisija 7,6–64,0 mm mallin mukaan
• ✓Lug-kiinnityspää Line Swivel -niveltä tai muuta vetoliitintä varten
• ✓Kartiomutteri ja kartioinserti jakavat vetovoiman johtimen säikeille

DCD Power-Grip 24100 on raskaamman sarjan kaapelinvetopää vaativiin sähkökaapelivetoihin. Se soveltuu 7,6–44,5 mm halkaisijan kaapeleille ja sitä voidaan käyttää sekä paljailla että ulkovaipallisilla alumiini- ja kuparikaapeleilla.

• ✓Uudelleenkäytettävä vetopää monisäikeisille voimakaapeleille
• ✓Nimellinen johtimen poikkipinta-ala 53,5–1013 mm² mallin mukaan
• ✓Johtimen halkaisija 7,6–44,5 mm mallin mukaan
• ✓Clevis-kiinnityspää Bridle Sling -vetosilmukoille
• ✓Kartiomutteri ja kartioinserti jakavat vetovoiman johtimen säikeille

DCD Pulling Harness 25000 on vetovaljas sähkökaapeleiden vetämiseen tilanteissa, joissa kaapelinvetokuorma halutaan jakaa hallitusti. Tuote soveltuu erityisesti pitkiin ja vaativiin kaapelivetoihin sekä kohteisiin, joissa vedetään yksi tai kaksi kaapelia samanaikaisesti.

• ✓Yhden tai kahden kaapelin samanaikaiseen vetämiseen
• ✓3:1 turvallisuuskertoimen työkuorma 10,2–20,5 kN mallin mukaan
• ✓Saatavilla Single Harness- ja Double Leg Harness -malleina
• ✓Galvanoidusta teräsvaijerista valmistetut valjasjalat
• ✓Ruostumattomasta teräksestä valmistettu liitososa

DCD SwivelGrip 00925 on ruostumattomasta teräksestä valmistettu vetopää sähkökaapelien vetämiseen erityisesti sähköverkko-, telekommunikaatio- ja teollisuuskohteissa. Työkalu kiinnittyy paljaaseen johtimeen kuparisen sisäosan avulla ja muodostaa pitävän otteen kaapelin vetämistä varten.

• ✓Uudelleenkäytettävä vetopää monisäikeisille voimakaapeleille
• ✓Nimellinen johtimen poikkipinta-ala 53,5–507 mm² mallin mukaan
• ✓Johtimen halkaisija 7,6–29,2 mm mallin mukaan
• ✓Sisäänrakennettu swivel-rakenne ilman erillistä Line Swivel -niveltä
• ✓Clevis-kiinnityspää Bridle Sling -vetosilmukalle tai muulle vetovarusteelle
