Monitra Osit­tais­pur­kaus­mit­tauk­sen Anturit

Hinta alkaen - Kysy tarjous

Lopullinen hinta määräytyy valitun anturityypin, mittauskokoonpanon, tilattavan määrän ja toimitussisällön mukaan.

Monitra osittaispurkausmittauksen anturit on tarkoitettu osittaispurkaussignaalien havaitsemiseen ja valvontaan erilaisissa sähkölaitteistoissa. Anturivalikoimaan kuuluvat HFCT-, TEV-, HVCC- ja UHF-anturit sekä Bushing Tap Sensor -anturit. Sopiva anturityyppi valitaan mitattavan laitteen, mittausmenetelmän ja pysyvän tai tilapäisen asennuksen mukaan.

Antureita voidaan käyttää muun muassa KJ- ja SJ-kaapeleiden, kojeistojen, muuntajien, moottoreiden, generaattoreiden ja GIS-kojeistojen osittaispurkausmittauksiin. Valikoima mahdollistaa sekä online-pistemittaukset että pysyvän osittaispurkausvalvonnan anturityypistä ja asennuskohteesta riippuen.

Monitra Anturit Lisä­tie­dot

HFCT – High Frequency Current Transformer

– Käyttökohteet: KJ- ja SJ-kaapelit, muuntajat ja pyörivät koneet

– Mittausperiaate: mittaa induktiivisesti osittaispurkauspulssien suurtaajuisia virtasignaaleja

– Galvaaninen yhteys: ei edellytä suoraa galvaanista yhteyttä suurjännitejohtimeen

– Asennus: anturi asennetaan kaapelin tai maadoitusjohtimen ympärille

– Pysyvä asennus: voidaan tehdä suunnitellun käyttökatkon aikana tai laitoksen rakennusvaiheessa

– Tilapäinen mittaus: voidaan tehdä ilman käyttökatkoa, jos kaapelin maadoitus on käytettävissä päätelaatikon ulkopuolella

– Käyttötapa: online-osittaispurkausvalvonta tai pistemittaus

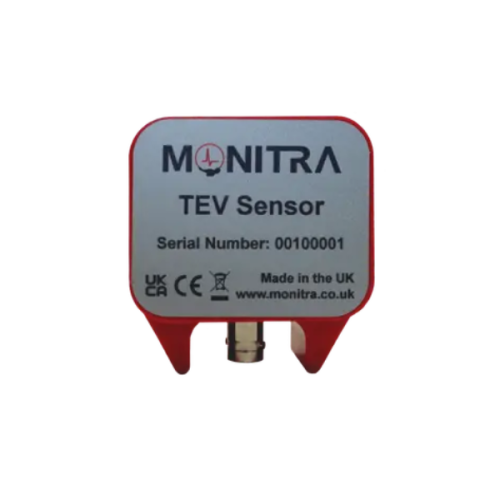

TEV – Transient Earth Voltage

– Käyttökohteet: kojeistot, kaapelipäätteet, muuntajat ja muut metallikoteloidut sähkölaitteistot

– Anturityyppi: kompakti sähkömagneettinen anturi

– Mittausperiaate: havaitsee osittaispurkauksen aiheuttamaa suurtaajuista säteilyä maadoitetulta metallipinnalta

– Mittaus: online-osittaispurkausmittaus desibeleinä

– Asennus: magneettikiinnitys tai pulttikiinnitys metallikoteloidun kojeiston ulkopintaan

– Tyypillinen asennuspaikka: kaapelikotelo tai kaapelipäätteen läheisyys

– Ulkokäyttö: saatavilla IP66-luokiteltu versio

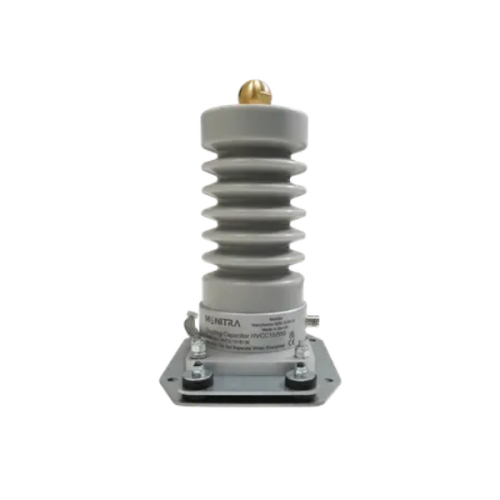

HVCC – High Voltage Coupling Capacitor

– Käyttökohteet: KJ- ja SJ-moottorit ja generaattorit

– Mittauskohde: pyörivän koneen staattorikäämien osittaispurkausaktiivisuus

– Mittausperiaate: havaitsee staattorikäämissä syntyvät osittaispurkauspulssit

– Liitäntä: suora galvaaninen yhteys suurjänniteliittimiin

– Asennus: pysyvä asennus pyörivään koneeseen

– Anturimäärä: yksi kytkentäkondensaattori asennetaan koneen jokaiseen vaiheeseen

– Mittaus: mahdollistaa sekä vaiheiden välisten että vaihe-maapotentiaaliin liittyvien purkausten mittauksen

– Käyttötapa: online-osittaispurkausvalvonta ja pistemittaus ilman myöhempää käyttökatkoa

UHF – Ultra High Frequency

– Käyttökohde: kaasueristeiset GIS-kojeistot

– Mittausperiaate: havaitsee osittaispurkauksen aiheuttamia erittäin suurtaajuisia sähkömagneettisia aaltoja

– UHF Barrier Sensor: asennetaan GIS-kojeiston metallipinnoittamattoman eristävän väliseinän tai tukieristimen päälle

– UHF Window Sensor: asennetaan GIS-kojeiston paineistetun tarkastusikkunan päälle

– Asennustapa: tilapäinen tai pysyvä jälkiasennus olemassa olevaan GIS-kojeistoon

– Käyttötapa: osittaispurkauksen pistemittaus tai jatkuva valvonta

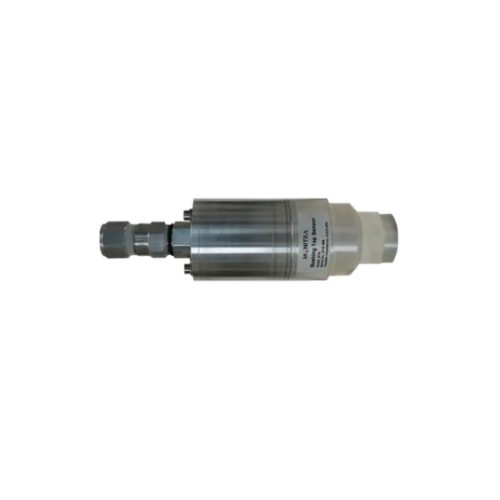

Bushing Tap Sensor – BTS

– Käyttökohteet: muuntajat ja suurjänniteläpiviennit

– Mittausperiaate: havaitsee osittaispurkaussignaaleja muuntajan käämeistä ja läpivientieristimestä läpiviennin kapasitanssin kautta

– Sovitin: toimitetaan läpivientieristimeen sovitetulla kohdekohtaisella BTA-adapterilla

– Asennus: pysyvä asennus suunnitellun käyttökatkon aikana tai projektin rakennusvaiheessa

– Käyttötapa: online-osittaispurkausvalvonta tai pistemittaus ilman myöhempää käyttökatkoa

– Maadoitus: pitää läpiviennin mittausliitännän maadoitettuna alkuperäisen suojakannen tavoin käytön aikana

– Käyttöympäristö: soveltuu ulkokäyttöön

– HFCT: KJ- ja SJ-kaapeleille, muuntajille sekä pyöriville koneille

– TEV: metallikoteloiduille kojeistoille, kaapelipäätteille ja muuntajille

– HVCC: moottoreiden ja generaattoreiden staattorikäämien pysyvään osittaispurkausmittaukseen

– UHF: kaasueristeisten GIS-kojeistojen osittaispurkausmittaukseen

– Bushing Tap Sensor: muuntajien ja suurjänniteläpivientien osittaispurkausmittaukseen

– Anturityyppi ja asennustapa valitaan mittauskohteen, käytettävän mittausjärjestelmän ja halutun valvontatavan mukaan
