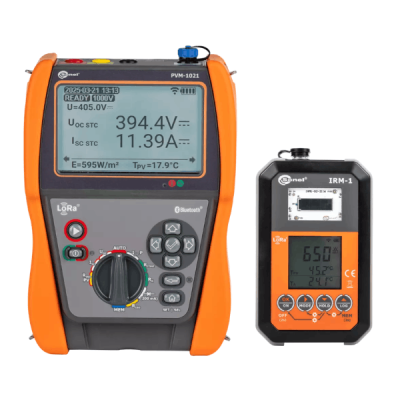

Sonel PVM-1021 PRO on kattava testauspaketti aurinkopaneelijärjestelmien sähköisten ominaisuuksien ja ympäristöparametrien mittaamiseen. Paketti sisältää PVM-1021-mittalaitteen sekä IRM-1-aurinkosäteilyn ja lämpötilan mittarin. Yhdessä ne mahdollistavat mittausten automaattisen muuntamisen STC-olosuhteisiin ja tarkkojen raporttien tuottamisen.

PRO-versio on suunnattu erityisesti ammattilaiskäyttöön, missä vaaditaan nopeaa tiedonkeruuta, luotettavia tuloksia ja yhteensopivuutta dokumentointiohjelmistojen kanssa.

Kokonaisuus toimitetaan kätevässä ja kestävässä Sonel L4 -laukussa, joka soveltuu suoraan kenttätyöhön.

– PVM-1021 mittalaite

– IRM-1 mittalaite (säteilyn ja lämpötilan mittaus)

– Pihtivirtamittari (C-PV clamp)

– MC4-adapterit

– Mittajohdot ja hauenleuat

– Virtalähde ja USB-kaapeli

– AA-paristot

– Sonel L4 -laukku

Luokitukset

PVM-1021

– CAT III 1000 V DC / CAT III 600 V AC
– IP54

IRM-1

– IP65

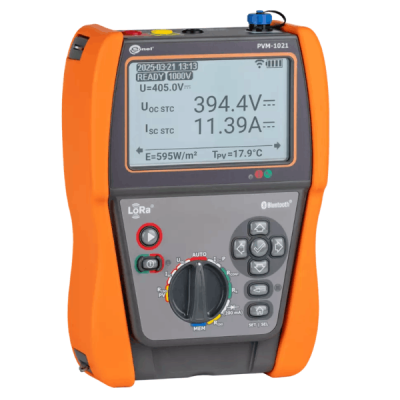

PVM-1021:

– DC-jännitemittaus jopa 1000 V

– AC-jännite ja taajuus
Oikosulkuvirran mittaus jopa 20 A

– Eristysresistanssi 250 / 500 / 1000 V DC

– Suojajohtimien ja potentiaalintasauksen vastus

– Käyttövirrat AC/DC – ulkoisella pihtimittarilla

– Dioditesti automaattisella napaisuudentunnistuksella

– LoRa-radioyhteys IRM-1:n kanssa

– Bluetooth- ja USB-yhteys tiedonsiirtoon

– 100 mittauskohdetta, 4059 mittaustulosta muistiin

– reSYNC-toiminto – täydentää mittaukset automaattisesti, jos yhteys IRM-1:een katkeaa

IRM-1:

– Aurinkosäteilyn voimakkuus (W/m² tai BTU/ft²h)

– Aurinkopaneelin ja ympäristön lämpötila

– Paneelin kallistuskulma ja suunta (kompassilla ja kallistusanturilla)

– Sisäinen muisti: 5000 tallennetta, 999 välimuistia

– LoRa-yhteys PVM-1021-laitteeseen

Muut ominaisuudet

– Auto Mode – useiden mittausten sarja yhdellä painikkeella

– reSYNC-toiminto – täydentää mittaustulokset automaattisesti ympäristöarvoilla

– Bluetooth-yhteys tietokoneelle ja ohjelmistoihin

– 100 mittauskohteen ja 4059 mittaustuloksen muisti

– IP54-suojaus – toimii luotettavasti ulkokäytössä

– Täysi dokumentointivalmius Sonel Reader ja Reports PLUS -ohjelmistojen kanssa

– Kompakti kokonaisratkaisu aurinkopaneelijärjestelmien mittaukseen

Standardit

– EN 62446-1 – PV-järjestelmien testaus

– EN IEC 60891 – STC-laskenta

– EN IEC 61557 (osat 2, 4) – sähköasennusten testaus

– EN IEC 61010-2-030, EN IEC 61326-1/-2-2 – turvallisuus ja EMC
