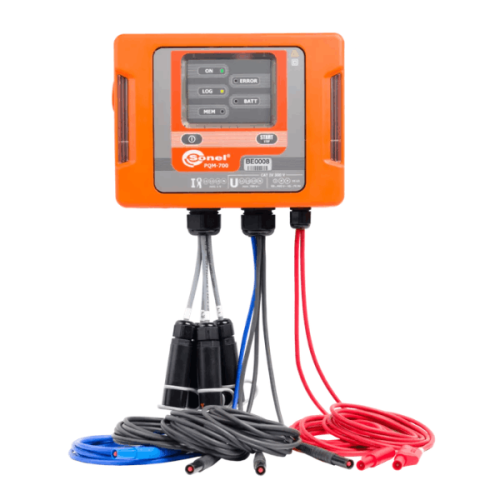

Sonel PQM-700 on monipuolinen verkkolaadun analysaattori, joka on suunniteltu sähköverkon parametrien tallennukseen ja analysointiin eri ympäristöissä. Se soveltuu erityisesti teollisuuden, sähköverkkojen ylläpidon sekä uusiutuvan energian sovelluksiin, kuten aurinko- ja tuulivoimaloihin.

Laitteessa on 4 virtatuloa, mikä mahdollistaa virran mittauksen myös neutraalijohdossa. Se tallentaa jopa 1100 eri parametria, kuten keskiarvo-, minimi-, maksimi- ja hetkellisarvot. Sisäänrakennettu akku mahdollistaa laitteen käytön myös sähkökatkon aikana (vähintään 6 tuntia), ja IP65-luokiteltu kotelo suojaa laitetta sateelta, lumelta ja kosteudelta.

Sisäänrakennettu lämmitysjärjestelmä takaa laitteen vakauden kylmissä olosuhteissa aina -20 °C asti.

– PQM-700 verkonlaadun analysaattori

– L-5 kuljetuslaukku

– SB-kaapeli

– Sonel Analysis -ohjelmisto

– AZ-3 verkkovirtasovitin

– 3x musta hauenleuka (1 kV, 20 A)

– 2x punainen hauenleuka (1 kV, 20 A)

– 1x sininen hauenleuka (1 kV, 20 A)

– 4x magneettinen jänniteadapteri

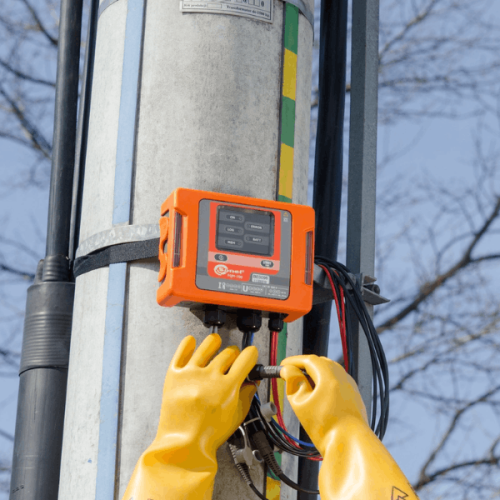

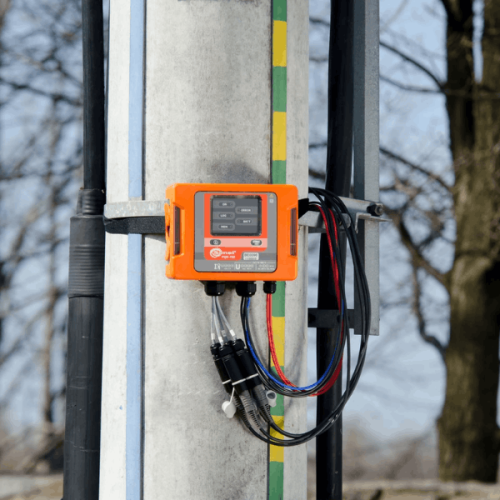

– Hihnat pylväsasennusta varten (1,2 m)

– DIN-kiskokiinnike asennukseen

– Kiinnitystarvikkeet analysaattorin asentamiseen

– Tehdaskalibrointitodistus

Mitatut parametrit

– Jännitteet L1, L2, L3, N (0–760 V), yhteensopiva jännitemuuntimien kanssa

– Virrat L1, L2, L3, N (riippuen käytetystä virtapihdistä, jopa 6 kA)

– Huippukertoimet (CFI, CFU)

– Taajuus 40–70 Hz

– Aktiivinen, reaktiivinen ja näennäisteho

– Tehokerroin (PF), cosφ, tanφ

– Harmoniset jännitteessä ja virrassa jopa 40. harmoniseen asti

– Kokonaisharmoninen särö (THD)

– Valojen välkyntäindeksit (PST, PLT)

– Jännite- ja virtaepätasapaino (IEC 61000-4-30 luokka S)

– Tapahtumaloki, sisältäen oskillogrammit ja RMS-käyrät

Näytön ja tallennuksen ominaisuudet

– Kaikki tallennetut tiedot ovat analysoitavissa Sonel Analysis -ohjelmistolla

– Tallennus 2 GB muistikortille, ladattavissa USB-liitännän tai ulkoisen lukijan kautta

– Analysointi ilmaisessa Sonel Analysis -ohjelmistossa

Sovellusalueet

– Teollisuuden sähköjärjestelmien ylläpito

– Kuormitusparametrien tallennus

– Uusiutuvan energian järjestelmät (aurinko- ja tuulivoima)

– 4-kvadranttitehoanalyysit

Virtalähde

– Sisäänrakennettu ladattava akku (vähintään 6 tunnin käyttöaika)

– 5 V DC / 2 A lataus (USB)

Ympäristöolosuhteet

– Suojausluokka: IP65

– Käyttölämpötila: -20°C … +50°C

– Varastointilämpötila: -20°C … +60°C
