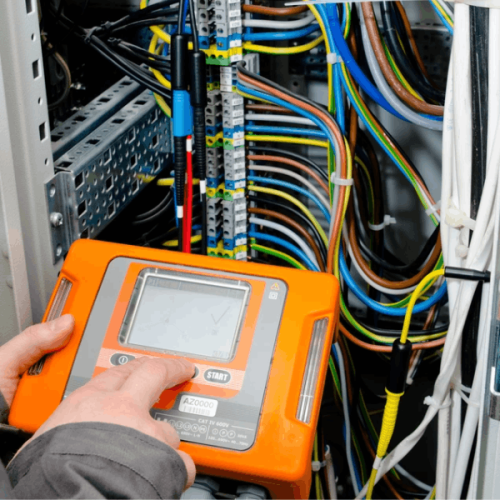

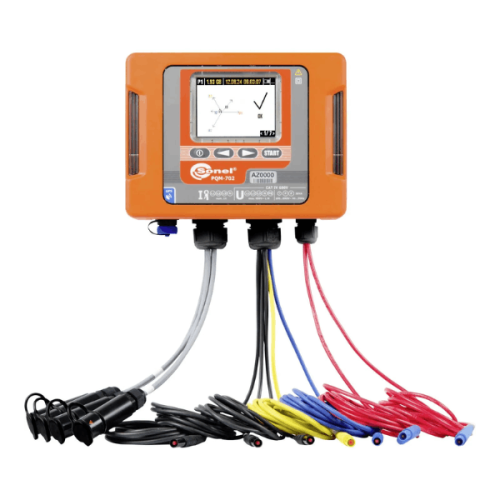

Sonel PQM-710 on huipputason etähallittava sähkönlaadun analysaattori, joka tarjoaa monipuoliset verkkoanalyysit ja vikatilanteiden ennakoinnin. Sisäänrakennettu GSM-modeemi ja Wi-Fi-yhteys mahdollistavat etäohjauksen ja tietojen siirron.

Laite soveltuu 4-kvadranttitehoanalyysiin ja on suunniteltu sähkönkäyttäjien ja -tuottajien tarpeisiin, kuten teollisuuteen, sähköverkkoyhtiöille sekä uusiutuvan energian tuotantoon (aurinko- ja tuulivoima).

PQM-710:ssä on GPS-vastaanotin, joka synkronoi ajan reaaliaikaisesti ja mahdollistaa tarkat mittaustulokset.

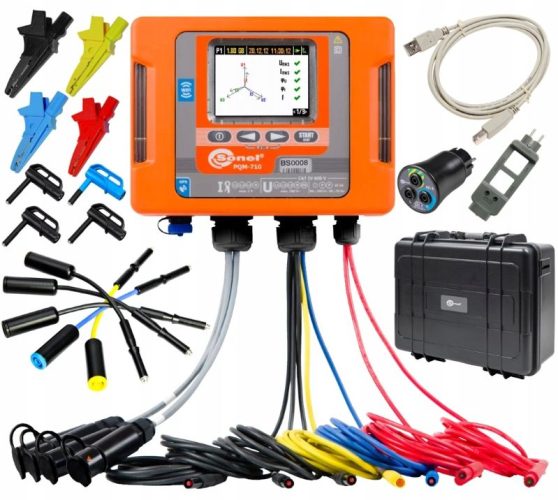

– PQM-710 sähkönlaadun analysaattori

– XL2-kuljetuslaukku

– USB-kaapeli

– Sonel Analysis -ohjelmisto

– AZ-3 verkkovirtasovitin (banaani-/verkko)

– 3x musta hauenleuka (1 kV, 20 A)

– 2x punainen hauenleuka (1 kV, 20 A)

– 1x sininen hauenleuka (1 kV, 20 A)

– 1x keltainen hauenleuka (1 kV, 20 A)

– 4x magneettinen jänniteadapteri

– DIN-kiskokiinnike asennukseen

– Hihnat pylväsasennusta varten (1,2 m)

– Kiinnitystarvikkeet analysaattorin asentamiseen

– Tehdaskalibrointitodistus

Mitatut parametrit

– Jännitteet L1, L2, L3, N, PE (0–1000 V)

– Virrat L1, L2, L3, N (riippuen käytetystä virtapihdistä, jopa 6 kA)

– Ohjaussignaalien mittaus jopa 3000 Hz asti

– Taajuusalue: 40–70 Hz

Tehomittaukset:

– Aktiivinen (P), Reaktiivinen (Q), Näennäinen (S), Vääristymäteho (D)

– Reaktiivisen tehon määrittely (kapasitiivinen, induktiivinen)

– IEEE 1459- ja Budeanu-menetelmät reaktiivisen tehon laskentaan

Energiamittaukset:

– Aktiivinen (EP), Reaktiivinen (EQ), Näennäinen (ES)

– Tehokerroin (PF), cosφ, tanφ

Harmoniset analyysit:

– Jännite ja virta jopa 50. harmoniseen asti

– Interharmoniset ryhmätasolla

– Kokonaisharmoninen särö (THD)

– K-Faktori (muuntajien ylikuormituksen arviointi)

– Valojen välkyntäindeksit (PST, PLT, IEC 61000-4-15, luokka A)

– Jännite- ja virtaepätasapaino (IEC 61000-4-30, luokka A)

Tapahtumaloki:

– Virta- ja jännitetyöskentely, RMS1/2-käyrät jopa 30 sekunnin mittauksella

– Oskillogrammit ja aaltomuodon tallennus

Etäohjaus ja tiedonsiirto

– Wi-Fi & GSM -etähallinta

– Reaaliaikainen kellosynkronointi GPS:n avulla

– SMS-hälytykset sijainnin muutoksista

Virtalähde

– Sisäänrakennettu akku

– Virransyöttö mitattavasta verkosta mahdollista

Ympäristöolosuhteet

– Suojausluokka: IP51

– Käyttölämpötila: -10°C … +50°C

– Varastointilämpötila: -20°C … +60°C
