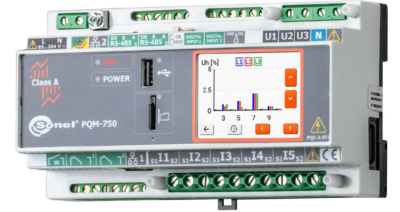

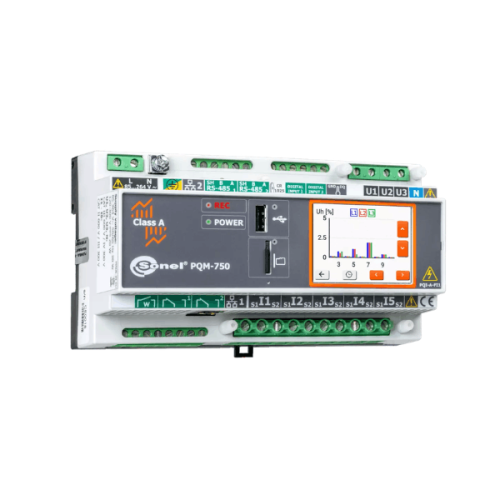

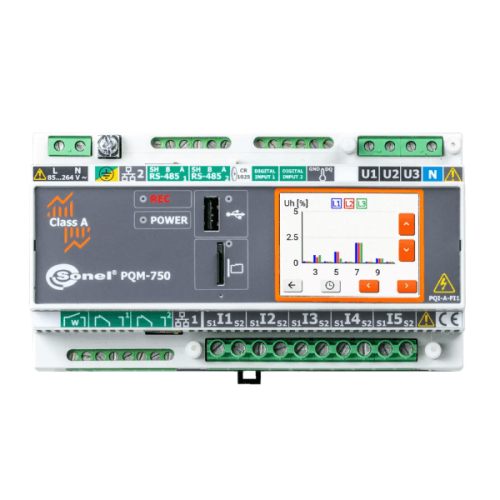

Sonel PQM-750 on luokan A sähkönlaadun analysaattori, joka on suunniteltu kiinteään asennukseen ja jatkuvaan sähkönlaadun seurantaan. Laite mittaa ja tallentaa sähkönjakeluverkon parametreja varmistaakseen niiden standardien ja sopimusehtojen mukaisuuden.

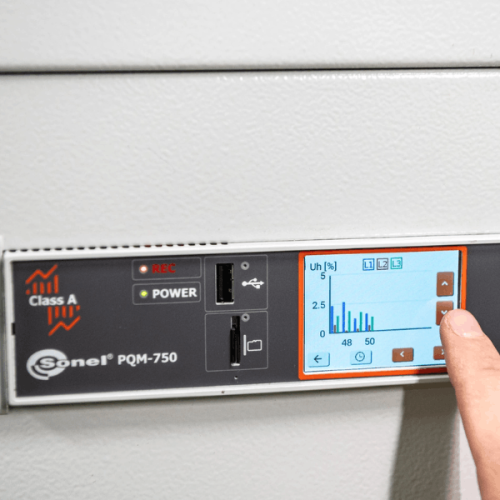

Laitteessa on modulaarinen rakenne, jonka avulla siihen voidaan lisätä uusia laajennusmoduuleja, kuten GPS- tai LTE-yhteys, lisätuloja ja -lähtöjä sekä transienttimoduuli. PQM-750 voidaan asentaa DIN-kiskoon tai suoraan seinälle, ja siinä on sisäänrakennettu verkkopalvelin, jonka avulla mittauksia voidaan tarkastella selaimella reaaliajassa.

Laitteen perusominaisuuksiin kuuluvat mm.:

– 5 jännitetuloa (L1, L2, L3, N, PE)

– 5 virtatuloa (L1, L2, L3, N, PE)

– Sisäiset virtamuuntajat 5 A (vaihtoehtoisesti 1 A)

– Mittaus 50 Hz, 60 Hz ja 400 Hz verkoissa

– Tiedonsiirto kahden LAN-portin, RS-485-väylän ja USB-liitännän kautta

– 8 GB muistikortti tallennukseen

– Sisäänrakennettu akku varmistaa toiminnan sähkökatkon aikana

– PQM-750 sähkönlaadun analysaattori

– 8 GB microSD-kortti

– Seinäasennussarja

– Suojatiivisteet jännite- ja virtatuloille (2 kpl)

– LAN-verkkokaapeli (1,5 m, suojattu)

– Maadoitusliitin

– Tehdaskalibrointitodistus

Mitatut parametrit

– Vaihejännitteet (L1, L2, L3, N/PE)

– Vaihejännitteiden välinen jännite (L12, L23, L31)

– Vaihevirrat (L1, L2, L3, N, PE)

– Taajuusmittaus (40–70 Hz)

Tehomittaukset:

– Aktiivinen (P), Reaktiivinen (Q), Näennäinen (S)

– 50 Hz eriytetty tehon mittaus

– Kolmivaiheteho (P3F, Q3F, S3F)

Energiamittaukset:

– Aktiivinen energia (EP+ / EP-)

– Reaktiivinen energia (EQL+, EQC+)

– Näennäinen energia (ES)

Harmoniset ja interharmoniset analyysit:

– Jännite ja virta jopa 256. harmoniseen asti

– Kokonaisharmoninen särö (THD-F)

– K-Faktori (muuntajien ylikuormituksen arviointi)

– Valojen välkyntäindeksit (Pst, Plt)

– Jännite- ja virtaepätasapaino

– Transienttimittaus jopa 6000 V asti

– Ripple control -signaalin tunnistus

Tiedonsiirto ja hallinta

– Modbus TCP/IP, Modbus RTU, IEC 61850, PQdif

– Sisäänrakennettu verkkopalvelin

– Aikasykronointi GPS:n ja NTP-palvelinten kautta

– Etähallinta verkkoselaimella tai Modbus-väylän kautta

Virtalähde

– 85–264 V AC tai 120–300 V DC

– Sisäänrakennettu akku varmistaa toiminnan sähkökatkon aikana

– PoE (Power over Ethernet) -mahdollisuus yhdellä LAN-portilla

Asennus

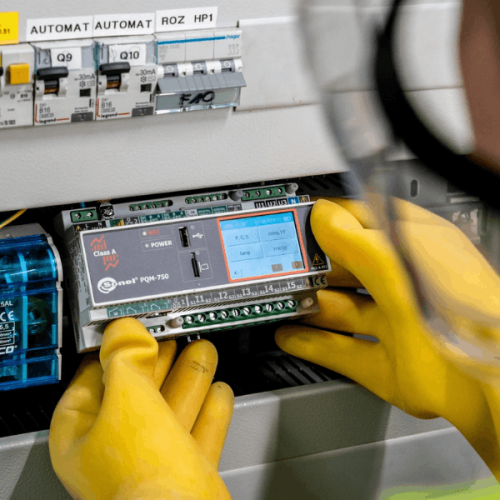

– DIN-kisko- tai seinäasennus

Ympäristöolosuhteet

– Mittauskategoria: CAT III 600 V (jännitetulot), CAT III 300 V (virtatulot)

– Käyttölämpötila: -10°C … +50°C

– Varastointilämpötila: -20°C … +60°C
