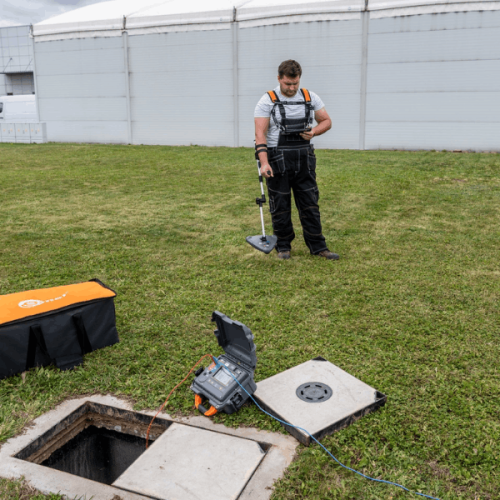

Sonel LKZ-2500 on tehokas paikannin, joka on suunniteltu maanalaisten kaapeleiden, metalliputkien ja muiden rakenteiden tarkkaan havaitsemiseen ja reitin määrittämiseen. Laitetta voidaan käyttää sähkö-, rakennus-, telekommunikaatio-, vesi- ja lämpöverkkojen tarkastuksiin, mikä tekee siitä ihanteellisen työkalun monille teollisuudenaloille.

Paikannusjärjestelmä toimii sekä aktiivisessa että passiivisessa tilassa:

– Aktiivinen tila – signaali syötetään kaapeliin tai putkeen galvaanisesti, pihdeillä tai induktiivisesti.

– Passiivinen tila – tunnistaa ilman lähetintä 50 Hz/60 Hz jännitesignaalit sekä 2–65 kHz radiosignaalit.

Laitteessa on myös Sonel LKZ Mobile -sovellus, jonka avulla voidaan tallentaa ja jakaa reittitiedot GPS-paikannuksella.

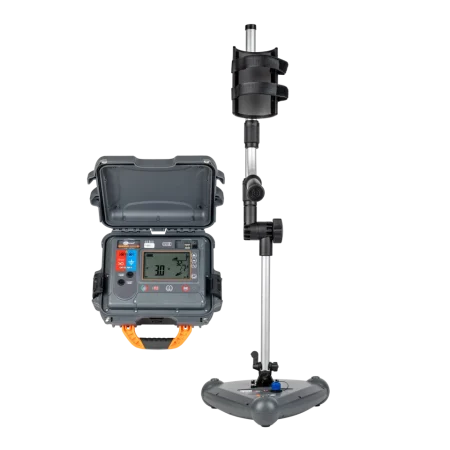

– LKZ-2500 kaapelinpaikannin (LKN-2500 lähetin + LKD-2500 vastaanotin)

– Pitkä ja lyhyt kahva vastaanottimelle

– Ohjauspaneeli (vain LKZ-2500 ja LKZ-2500 Start -malleissa)

– Hauenleuat (punainen, sininen, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen)

– Mittaustestijohdot (5 m, banaaniliittimet, punainen/sininen)

– Maadoitustangot (30 cm, 2 kpl)

– Akku ja laturi (Z-7 ja Z-32)

– Sonel XL-1 tai L-10 kuljetuslaukku (mallista riippuen)

– Olkavaljaat ja ripustuskiinnikkeet

– Tehdaskalibrointitodistus

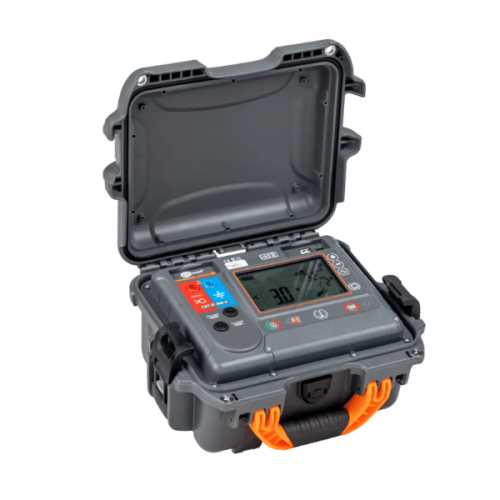

LKN-2500 -lähetin

  – Signaalin syöttömenetelmät:

    – Galvaaninen – suora liitäntä hauenleuoilla

    – Induktiivinen – sisäänrakennettu antenni

    – Pihdillä – signaalin syöttö ilman suoraa yhteyttä

  – Lähetysfrekvenssit: 8 kHz, 32 kHz

  – Suojausluokka: IP67

  – Virtalähde: Li-Ion-akku (7,2 V, 9,8 Ah)

  – Mitat: 318 x 257 x 152 mm

  – Paino: 3,4 kg

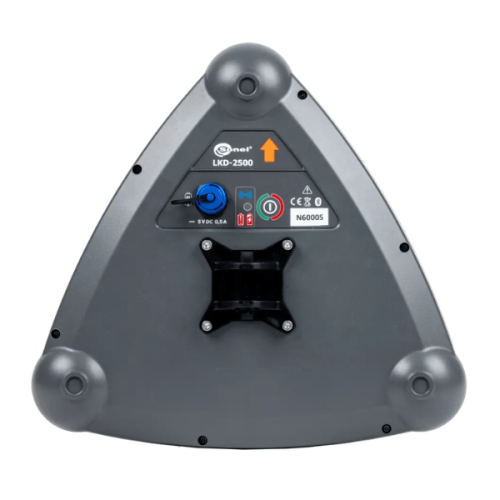

LKD-2500 -vastaanotin

  – Passiiviset taajuudet: 50 Hz, 60 Hz, 2–65 kHz

  – Suojausluokka: IP65

  – Virtalähde: Li-Ion-akku (3,6 V, 6,7 Ah)

  – Mitat: 290 x 275 x 100 mm

  – Paino: 1,2 kg

  – Toimintalämpötila: -10°C … +50°C

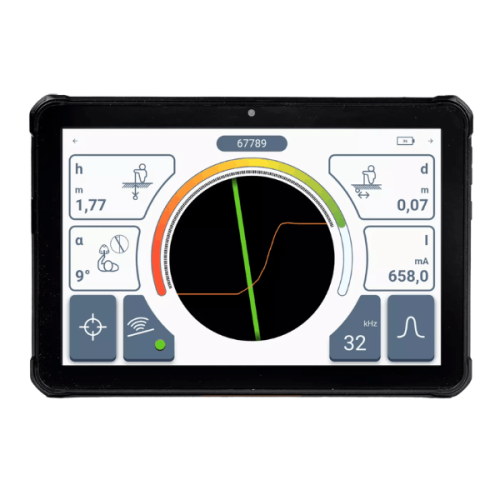

Sonel LKZ Mobile -sovellus

  – GPS-pohjainen reittitallennus

  – Live-paikannus ja etäisyysmittaus

  – Tietojen vienti ja jakaminen

  – Yhdistää laitteen mobiililaitteeseen Bluetoothin kautta
