Sonel LKZ-720 on edistynyt kaapelinpaikannin, joka soveltuu sähkökaapeleiden, metalliputkien ja muun infrastruktuurin paikantamiseen seinissä, lattioissa ja maaperässä. Se on suunniteltu sähköasentajille, teollisuuden kunnossapitoon sekä infrastruktuuri-insinööreille, jotka tarvitsevat tarkan ja luotettavan työkalun kaapelien ja johtojen etsintään.

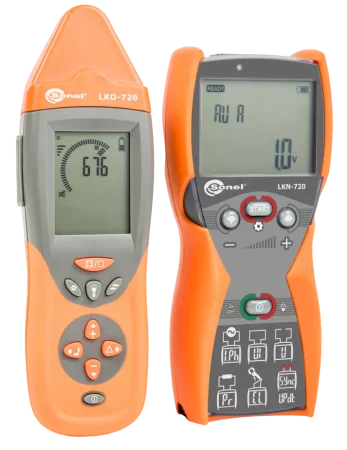

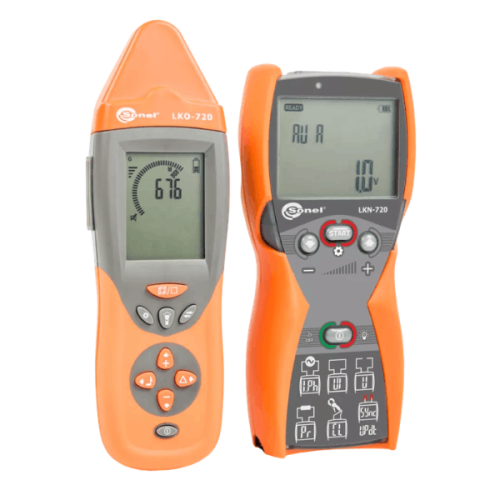

Paikannin koostuu kahdesta osasta:

– LKN-720 -lähetin, joka syöttää signaalin kaapeliin tai metalliseen putkeen.

– LKO-720 -vastaanotin, joka havaitsee ja analysoi signaalin paikantaakseen kohteen.

Laitteessa on 5 toimintatilaa (jännite, virta, virta-jännite, teho ja pihdimittaus), joiden avulla voidaan suorittaa laaja-alaisia etsintöjä ja vianmäärityksiä.

Monipuoliset paikannustoiminnot

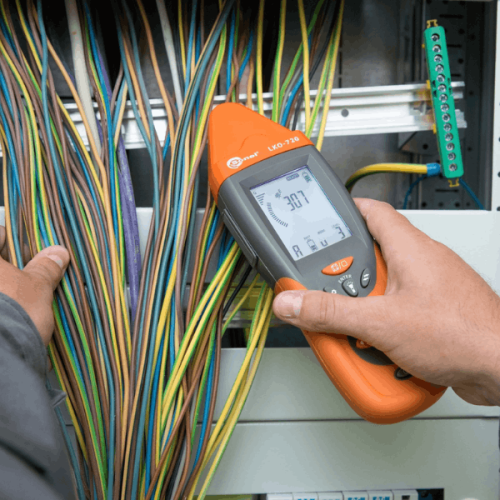

– Kaapelien ja johtojen paikannus – tunnistaa ja seuraa kaapeleita seinissä, lattioissa ja maassa jopa 2 metrin syvyyteen asti.

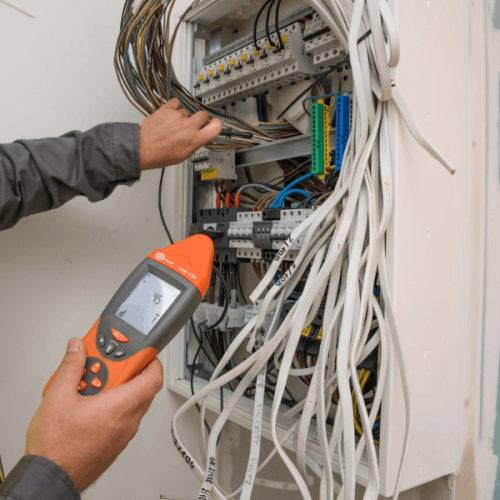

– Sähkökeskusten ja kytkinten tunnistus – paikantaa sähköpisteet ja katkaisijat myös virrallisista verkoista.

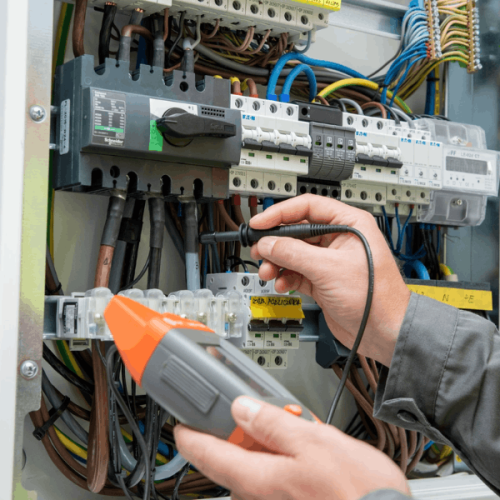

– Sulakkeiden ja automaattisulakkeiden tunnistus – nopeuttaa vianetsintää keskuksissa.

– Metalliputkien ja sähkökaapeleiden etsintä maaperästä – tunnistaa kaapelit myös betonin ja muiden materiaalien läpi.

– Monilähetinkäyttö – jopa neljä lähetintä voidaan käyttää samanaikaisesti erottamaan eri kaapelit toisistaan.

– 3D-antennijärjestelmä – parantaa tarkkuutta ja auttaa määrittämään kaapelin suunnan.

– Ei-koskettava jännitehavainto – tunnistaa jännitteelliset kaapelit ilman lisäantureita.

– LKZ-720 kaapelinpaikannin (LKN-720 lähetin + LKO-720 vastaanotin)

– L-2 kuljetuslaukku

– Hauenleuat (punainen, sininen, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen)

– Testijohto (20 m kelalla, punainen)

– Maanvastustestitanko (25 cm, 2 kpl)

– Ei-koskettava anturi

– Mini-USB-kaapeli

– Ripustusremmit M-1

– Tehdaskalibrointitodistus

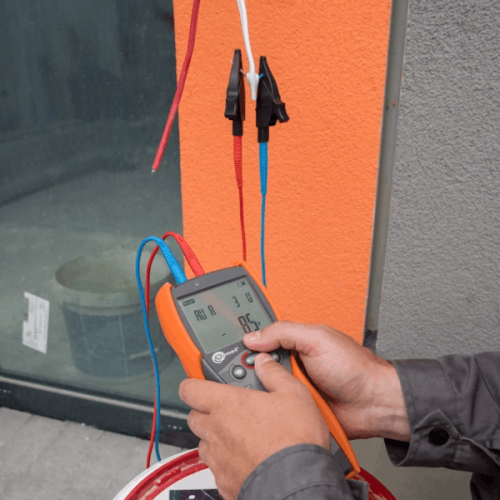

LKN-720 -lähetin

  – Jännitemittaus: enintään 500 V RMS

  – Lähetystavat: 4 signaalikoodia, automaattinen ja manuaalinen tila

  – Suojausluokka: IP67

  – Käyttölämpötila: -10°C … +50°C

  – Virtalähde: 4x AA-paristot tai ladattavat Ni-MH-akut

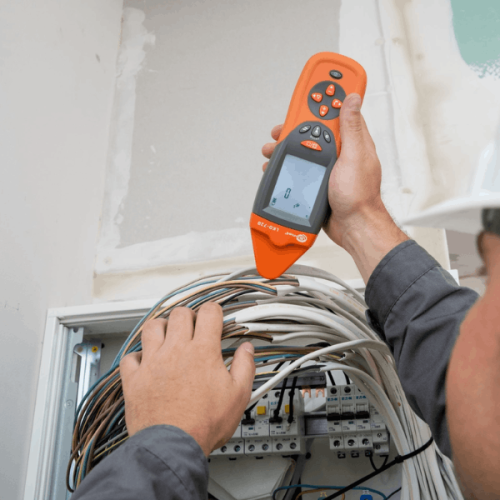

LKO-720 -vastaanotin

  – Maksimi etsintäsyvyys: 2 m (kaapelin sijainti ja suunta)

  – Ei-koskettava havaitseminen:

    – Ilmassa: 50 cm

    – Betonissa: 5 cm

  – Suojausluokka: IP40

  – Käyttölämpötila: -10°C … +50°C

  – Virtalähde: 9V 6LR61 alkaliparisto
