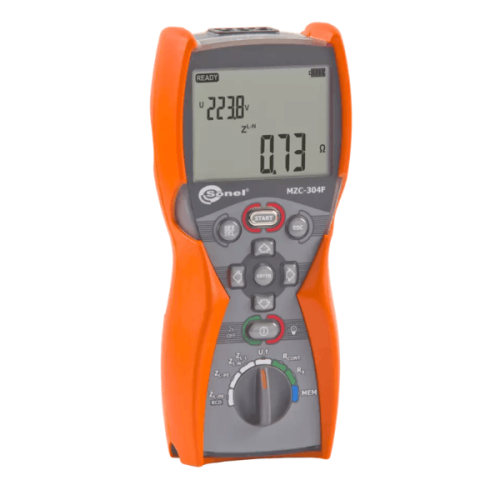

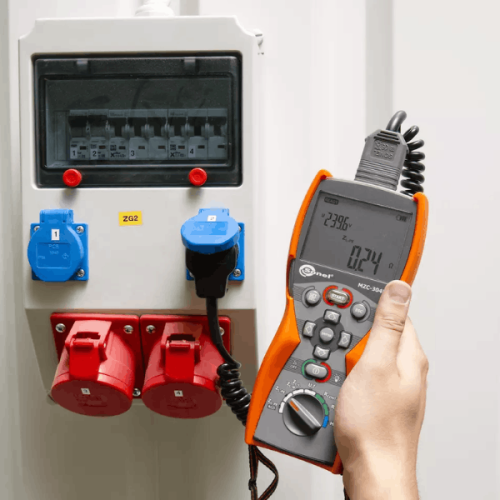

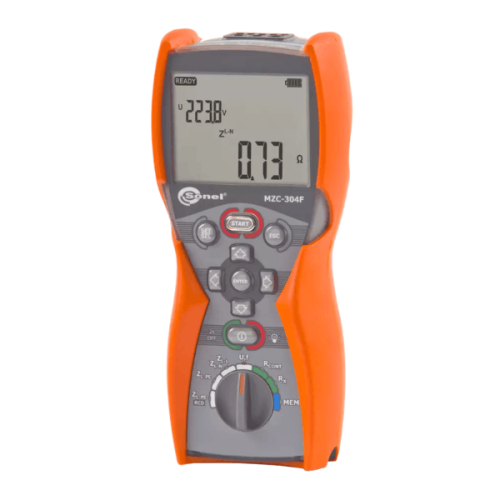

Sonel MZC-304F on tehokas ja monipuolinen vikasilmukan impedanssimittari, joka on suunniteltu sähköasennusten, teollisuuden ja kunnossapidon mittauksiin. Se soveltuu paikkoihin, joissa vikavirrat voivat olla jopa 4,4 kA. Lisäksi laite mahdollistaa mittaukset RCD-suojatuissa piireissä ilman vikavirtasuojan laukaisua.

– Vikasilmukan impedanssimittaus jopa 0,01 Ω tarkkuudella

– Matala-impedanssimittaus RCD-suojatuissa verkoissa (≥30 mA)

– Oikosulkuvirran (Ik) laskenta mittaustuloksista

– Jännitemittaus jopa 500 V asti

– Taajuusmittaus 45,0 Hz – 65,0 Hz

– Mittaukset mahdollisia myös L ja N johdot vaihdettuina

– IP67-luokiteltu rakenne – täysin pöly- ja vesitiivis

– Bluetooth-tiedonsiirto tietokoneelle tai mobiilisovellukseen

– 990 mittaustuloksen tallennus sisäiseen muistiin

– MZC-304F oikosulkuvirtatesteri

– Testijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Hauenleuat (1 kV, 20 A, punainen/sininen)

– WS-05 UNI-SCHUKO kulmapistokeadapteri

– WS-07 adapteri Z(L-N) -silmukkamittaukseen

– Tehdaskalibrointitodistus

– 4x LR14 1,5 V paristot

– M6 kuljetuslaukku

Mittaustoiminnot

  Jännitemittaus:

    – Alue: 0…500 V AC

    – Tarkkuus: ±(2 % m.v. + 2 digitiä)

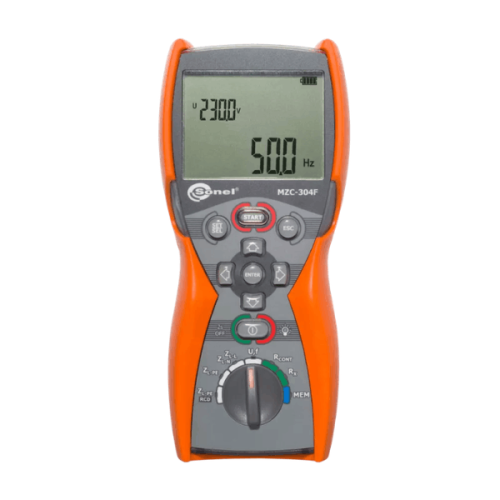

  Taajuusmittaus:

    – Alue: 45,0 Hz – 65,0 Hz

    – Tarkkuus: ±(0,1 % m.v. + 1 digitiä)

  Vikasilmukan impedanssimittaus:

    – Alue (standardi 2-johdinmenetelmä): 0,13 Ω – 1999 Ω

    – Tarkkuus: ±(5 % m.v. + 3 digitiä)

    – Maksimi testivirta: 13,3 A (400 V), 7,6 A (230 V)

    – Alue (RCD-suojattu mittausmenetelmä): 0,5 Ω – 1999 Ω

    – Tarkkuus: ±(6 % m.v. + 5 digitiä)

  Oikosulkuvirran laskenta (Ik):

    – Alue: 1,1 A – 9999 A

    – Tarkkuus perustuu impedanssimittauksen virhemarginaaliin

  Suojajohtimen ja potentiaalintasausjohtimen jatkuvuusmittaus:

    – Alue: 0,12 Ω – 400 Ω

    – Testivirta: ±200 mA

    – Tarkkuus: ±(2 % m.v. + 3 digitiä)

Käyttöolosuhteet ja turvallisuus

  – Turvaluokka: CAT IV 300 V / CAT III 600 V (EN 61010)

  – IP-luokitus: IP67

  – Käyttölämpötila: 0°C … +50°C

  – Varastointilämpötila: -20°C … +70°C

  – Mitat: 220 x 102 x 61 mm

  – Paino: 0,8 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 tallennuspaikkaa

  – Tiedonsiirto: Bluetooth
