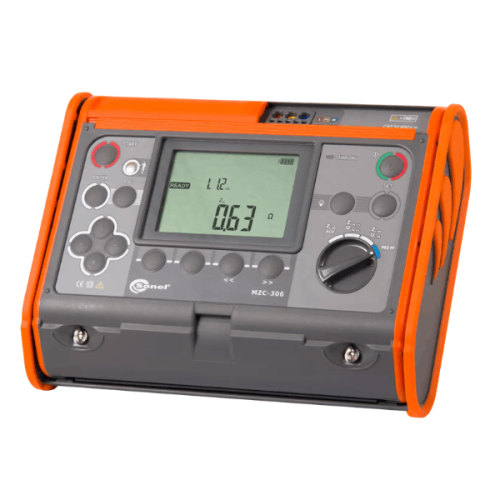

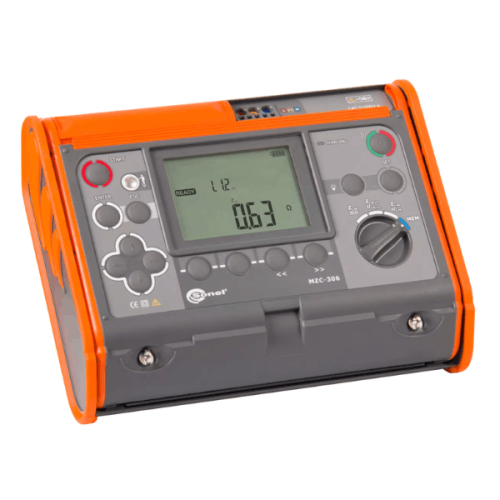

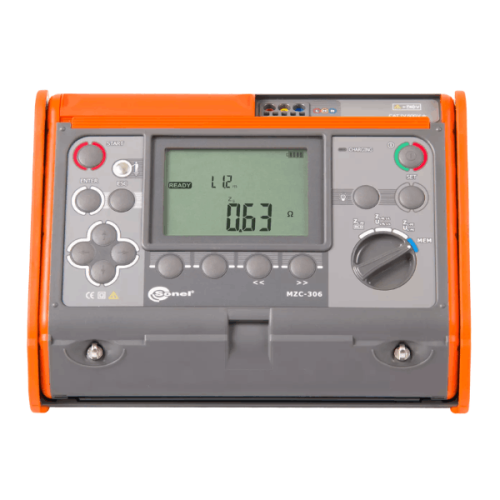

Sonel MZC-306 on edistynyt ja monipuolinen vikasilmukan impedanssimittari, joka soveltuu sähköasennusten, teollisuuden ja suurjänniteverkkojen mittauksiin. Se on suunniteltu erityisesti kohteisiin, joissa vikavirrat voivat olla jopa 5,3 kA.

– Vikasilmukan impedanssimittaus jopa 0,01 Ω tarkkuudella

– Matala-impedanssimittaus RCD-suojatuissa verkoissa (≥30 mA) ilman vikavirtasuojan laukaisua

– Oikosulkuvirran (Ik) laskenta mittaustuloksista

– Jännitemittaus jopa 750 V asti

– Taajuusmittaus 45,0 Hz – 65,0 Hz

– Mahdollisuus käyttää erilaisia testijohtoja (1,2 m, 5 m, 10 m, 20 m)

– Mittaukset mahdollisia myös L ja N johdot vaihdettuina

– IP54-luokiteltu rakenne – suojattu pölyltä ja roiskevedeltä

– 990 mittaustuloksen tallennus sisäiseen muistiin ja USB-tiedonsiirto

– MZC-306 oikosulkuvirtatesteri

– Testijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Hauenleuat (1 kV, 20 A, punainen/sininen/keltainen)

– WS-05 UNI-SCHUKO kulmapistokeadapteri

– WS-01 adapteri START-painikkeella

– Tehdaskalibrointitodistus

– 4x LR14 1,5 V paristot tai ladattava NiMH-akku 4,8 V 2,4 Ah

– L4 kuljetuslaukku

Mittaustoiminnot

  Jännitemittaus:

    – Alue: 0…750 V AC

    – Tarkkuus: ±(2 % m.v. + 2 digitiä)

  Taajuusmittaus:

    – Alue: 45,0 Hz – 65,0 Hz

    – Tarkkuus: ±(0,1 % m.v. + 1 digitiä)

  Vikasilmukan impedanssimittaus:

    – Alue (standardi 2-johdinmenetelmä): 0,13 Ω – 1999 Ω

    – Tarkkuus: ±(4 % m.v. + 3 digitiä)

    – Maksimi testivirta: 36,7 A

    – Alue (RCD-suojattu mittausmenetelmä): 0,43 Ω – 1999 Ω

    – Tarkkuus: ±(6 % m.v. + 5 digitiä)

  Oikosulkuvirran laskenta (Ik):

    – Alue: 55 mA – 69 kA

    – Tarkkuus perustuu impedanssimittauksen virhemarginaaliin

Käyttöolosuhteet ja turvallisuus

  – Turvaluokka: CAT IV 600 V / CAT III 1000 V (EN 61010)

  – IP-luokitus: IP54

  – Käyttölämpötila: 0°C … +45°C

  – Varastointilämpötila: -20°C … +60°C

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 tallennuspaikkaa

  – Tiedonsiirto: USB
