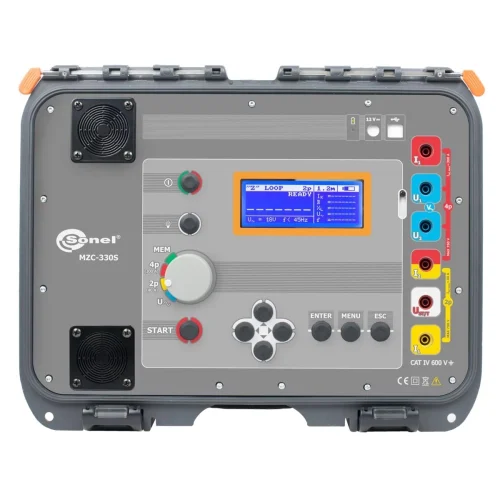

Sonel MZC-330S on edistynyt ja tehokas oikosulkuvirtatesteri, joka mahdollistaa erittäin tarkan vikasilmukan impedanssimittauksen jopa 0,1 mΩ resoluutiolla. Laite on suunniteltu erityisesti suurten sähköverkkojen, muuntamoiden ja teollisuuden voimavirta-asennusten mittauksiin.

– Vikasilmukan impedanssimittaus 0,1 mΩ tarkkuudella (max. 280 A testivirta)

– Oikosulkuvirran laskenta mittaustuloksista jopa 69,4 kA asti

– Mahdollisuus suorittaa mittaukset vaihe-vaihe, vaihe-N ja vaihe-PE -järjestelmissä

– Resistanssi (Rₛ) ja reaktanssi (Xₛ) -komponenttien mittaus

– Jännitemittaus jopa 750 V asti

– Kosketusjännite- ja kosketusiskujännitemittaukset

– Mittaukset eri jännitealueilla: 110 V, 230 V, 400 V, 690 V

– Sisäinen muisti 990 mittaustulokselle ja USB- sekä Bluetooth-tiedonsiirto

– IP67-luokiteltu rakenne kestää pölyä ja kosteutta

– MZC-330S oikosulkuvirtatesteri

– Korkeavirtainen mittauskaapeli (5 m, 10 m, 20 m)

– Kelvin-pihdit (1 kV, 25 A)

– Testijohdot (1,2 m, banaaniliittimet, musta/keltainen)

– USB-kaapeli ja verkkovirtakaapeli

– 3-vaiheinen teollisuuspistokesovitin (16 A, 32 A, 63 A)

– Kantohihnat ja ripustusremmit

– Li-Ion 7.2 V 8.8 Ah -akku

– Tehdaskalibrointitodistus

– L14 kuljetuslaukku

Mittaustoiminnot

  Jännitemittaus:

    – Alue: 0…750 V AC

    – Tarkkuus: ±(2 % m.v. + 2 digitiä)

  Taajuusmittaus:

    – Alue: 45,0 Hz – 65,0 Hz

    – Tarkkuus: ±(0,1 % m.v. + 1 digitiä)

  Vikasilmukan impedanssimittaus:

    – 4p-menetelmä (max. 280 A): 7,2 mΩ – 1999 mΩ

    – 2p-menetelmä (max. 42 A): 0,13 Ω – 199,9 Ω

  Oikosulkuvirran laskenta (Ik):

    – 4p-menetelmä: jopa 69,4 kA

    – 2p-menetelmä: jopa 40,0 kA

  Kosketus- ja iskusähköjännitemittaus:

    – Alue: 0–100 V

    – Tarkkuus: ±(10 % m.v. + 2 digitiä)

Käyttöolosuhteet ja turvallisuus

  – Turvaluokka: CAT IV 600 V / CAT III 1000 V (EN 61010)

  – IP-luokitus: IP67

  – Käyttölämpötila: -10°C … +40°C

  – Varastointilämpötila: -20°C … +60°C

  – Mitat: 390 x 308 x 172 mm

  – Paino: n. 6,5 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 tallennuspaikkaa

  – Tiedonsiirto: USB, Bluetooth
