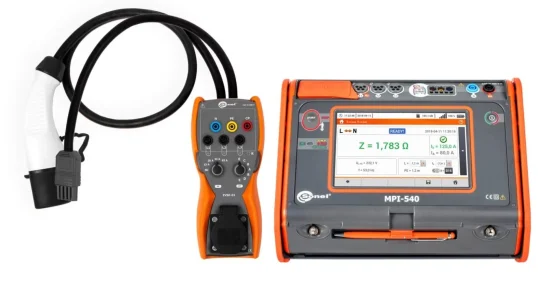

Sonel EVSE-01 on adapteri, joka mahdollistaa sähköautojen AC-latausasemien (Type 2) kattavan testauksen yhdessä Sonelin asennustestereiden kanssa. Sen avulla voidaan suorittaa yksivaiheisten ja kolmivaiheisten latausasemien mittaukset, mukaan lukien vikasilmukan impedanssin, eristysresistanssin ja vikavirtasuojien (RCD) testaukset.

Adapterin pyörivät kytkimet mahdollistavat latauskaapelin (PP – Proximity Pilot) ja ajoneuvon liitäntätiedon (CP – Control Pilot) simuloimisen, jolloin voidaan testata latausaseman eri käyttötilat.

Lisäksi EVSE-01:ssä on PWM-signaaliliitäntä, joka helpottaa diagnostiikkaa analysoimalla latausaseman lähettämiä ohjaussignaaleja.

– EVSE-01 latausasemien testausadapteri

– Mittaustestijohdot (1 m EVSE-liitännälle, 0,5 m MPI-liitännälle)

– Kantolaukku (WAFUTM6)

– Käyttöohjeet

Mittausominaisuudet

  – Sopii Type 2 -liittimellä varustettuihin latausasemiin

  – Yksivaiheisten ja kolmivaiheisten AC-latausasemien testaus

  – Latauskaapelin PP-simulaatio:

    – Avoin piiri, 13 A, 20 A, 32 A, 63 A

  – Ajoneuvon CP-simulaatio:

    – A (Ajoneuvo ei kytketty)

    – B (Ajoneuvo kytketty, ei latausta)

    – C (Ajoneuvo kytketty, lataus ilman ilmanvaihtoa)

    – D (Ajoneuvo kytketty, lataus ilmanvaihdolla)

    – E (Vikatila – CP oikosuljettu PE-liitäntään)

Muut ominaisuudet

  – Vikasilmukan impedanssin mittaus (ZS – ZL-PE, ZL-N)

  – Eristysresistanssin mittaus (RISO)

  – Vikavirtasuojan (RCD) testaus:

    – AC, A, F, B, B+, EV (6 mA DC RCD)

  – Visuaalinen tarkastus latausaseman LED-tilan mukaan

  – Automaattinen mittaustila MPI-540-PV-laitteen kanssa

Ympäristö- ja suojausluokat

  – Suojausluokka: IP40

  – Mittaustekninen luokka: CAT II 300 V

  – Käyttölämpötila: -5°C … +45°C

  – Varastointilämpötila: -20°C … +60°C

  – Mitat: 220 x 100 x 60 mm

  – Paino: 1,4 kg

Yhteensopivat laitteet

EVSE-01 toimii yhdessä seuraavien Sonel-asennustestereiden kanssa:*

MPI-540-PV, MPI-540, MPI-536, MPI-535, MPI-530-IT, MPI-530, MPI-525, MPI-520

MPI-507, MPI-506, MPI-502F

*Mittausmahdollisuudet riippuvat kunkin laitteen ominaisuuksista.
