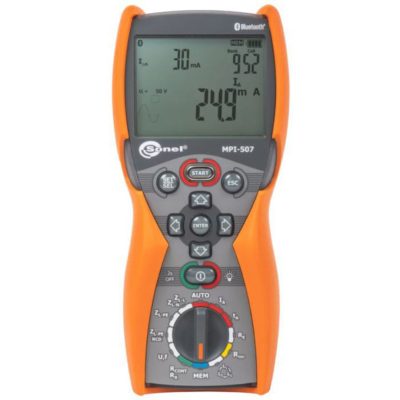

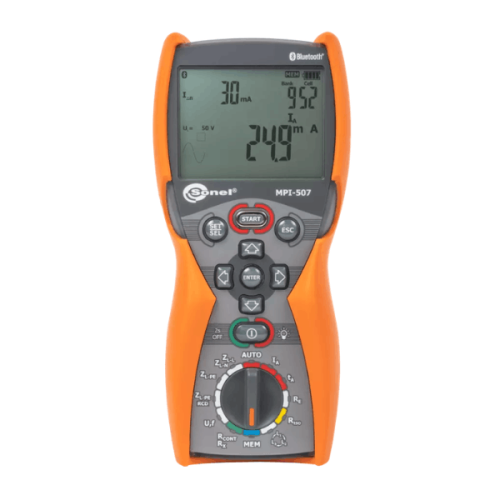

Sonel MPI-507 on kehittynyt asennustesteri, joka yhdistää sähköasennusten vikasilmukan impedanssin, vikavirtasuojien, eristysresistanssin ja maadoitusresistanssin mittauksen samaan laitteeseen. Se soveltuu niin kotitalouksien, teollisuuden kuin sähkönjakeluverkkojen tarkastuksiin.

Laite sisältää AUTO-tilan, jonka avulla RCD-testit voidaan suorittaa helposti yhdellä painalluksella. Bluetooth-tiedonsiirto mahdollistaa mittaustulosten siirron tietokoneelle ja raportoinnin Sonel Reports PLUS -ohjelmistolla.

MPI-507:llä voidaan myös mitata maadoitusresistanssi 3-pistemenetelmällä, mikä tekee siitä erinomaisen työkalun sähköverkkojen ja maadoitusjärjestelmien analysointiin.

– MPI-507 asennustesteri

– M6 kuljetuslaukku

– 4x LR6 1.5 V paristot

– Hauenleuat (sininen, punainen, keltainen, 1 kV, 20 A)

– Taitettava koetin (1 kV, 2 m, banaaniliitin)

– Koetin (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– Mittaustestijohdot (15 m sininen, 30 m punainen, H-kehystelineellä)

– Maanvastustestitangot (25 cm, 2 kpl)

– Tehdaskalibrointitodistus

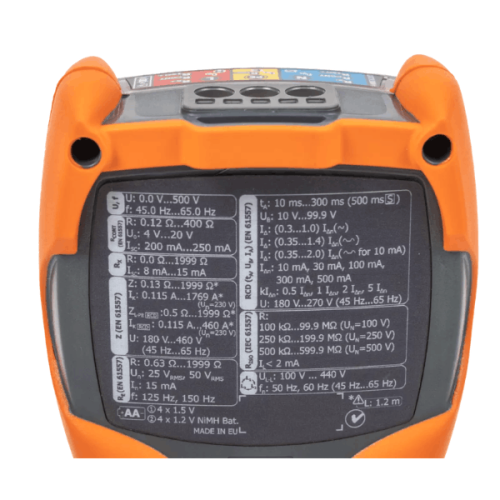

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 45–65 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

  – Eristysresistanssimittaus:

    – Testijännitteet 100 V, 250 V, 500 V

    – Mittausalue jopa 599,9 MΩ

  – Suojajohtimien ja potentiaalintasauksen mittaus:

    – Testivirta ±200 mA EN 61557-4 mukaisesti

  – Maadoitusresistanssimittaus:

    – 3-pistemenetelmä, mittausalue 0,68 Ω – 1999 Ω

Muut ominaisuudet

  – Vaihejärjestyksen tunnistus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

Ympäristö- ja suojausluokat

  – Suojausluokka: IP67

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 220 x 102 x 61 mm

  – Paino: 0,8 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 mittaustulosta

  – Tiedonsiirto: Bluetooth

Lataa esite
