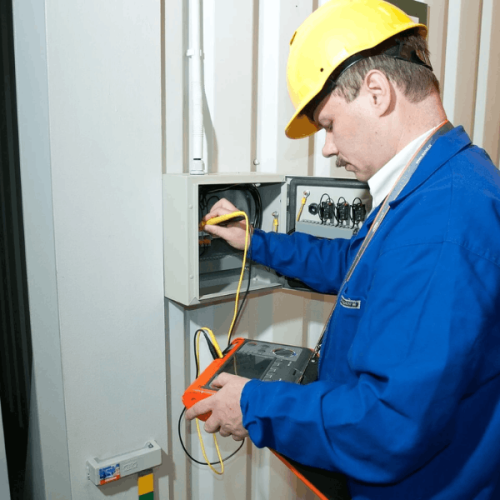

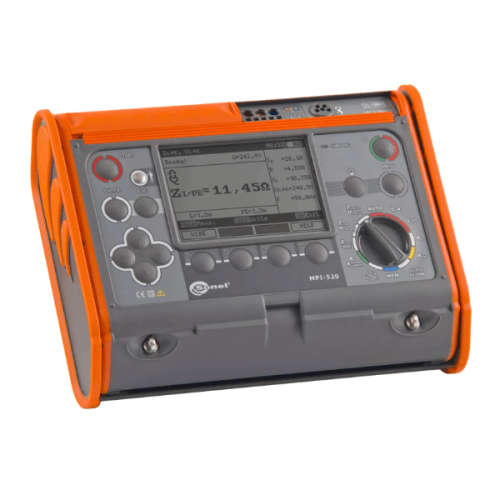

Sonel MPI-520 ja MPI-520S ovat monipuoliset asennustesterit, jotka yhdistävät useiden erillisten mittalaitteiden toiminnot yhteen kompaktiin laitteeseen. Ne soveltuvat kotitalouksien ja teollisuuden sähköasennusten tarkastukseen ja varmistavat asennusten turvallisuuden nykyisten standardien mukaisesti.

Laitteet tukevat muun muassa vikasilmukan impedanssimittausta, vikavirtasuojien testauksia, eristysresistanssin ja maadoituksen mittauksia, sekä tehomittauksia virta-anturien avulla. MPI-520S-malli ei sisällä lisätarvikkeita maadoitusresistanssin mittaamiseen.

Molemmissa malleissa on USB- ja langaton tiedonsiirto, joka mahdollistaa mittaustulosten siirtämisen tietokoneelle raportointia varten. IP54-suojattu rakenne takaa kestävyyden vaativissa työympäristöissä.

– MPI-520 / MPI-520S asennustesteri

– L2 tai L4 kuljetuslaukku (mallista riippuen)

– Hauenleuat (punainen, keltainen, sininen, 1 kV, 20 A)

– Taitettava koetin (1 kV, 2 m, banaaniliitin)

– Koetin (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– Tehdaskalibrointitodistus

– Virtalähde ja ladattava akku

– USB-kaapeli

– Maadoitusresistanssin mittauslisävarusteet (vain MPI-520)

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 45–65 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A, B

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

  – Eristysresistanssimittaus:

    – Testijännitteet 50 V, 100 V, 250 V, 500 V, 1000 V

    – Mittausalue jopa 3,00 GΩ

  – Maadoitusresistanssimittaus (vain MPI-520):

    – 3-pistemenetelmä, mittausalue 0,5 Ω – 1,99 kΩ

  – Tehomittaukset:

    – Aktiivinen (P), Reaktiivinen (Q), Näennäinen (S)

    – Mittaus virta-anturilla

Muut ominaisuudet

  – Vaihejärjestyksen tunnistus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

  – Langaton ja USB-tiedonsiirto

Ympäristö- ja suojausluokat

  – Suojausluokka: IP54

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2,2 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 mittaustulosta, 57 500 tallennetta

  – Tiedonsiirto: USB ja langaton yhteys
