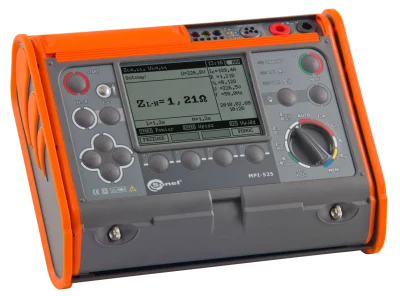

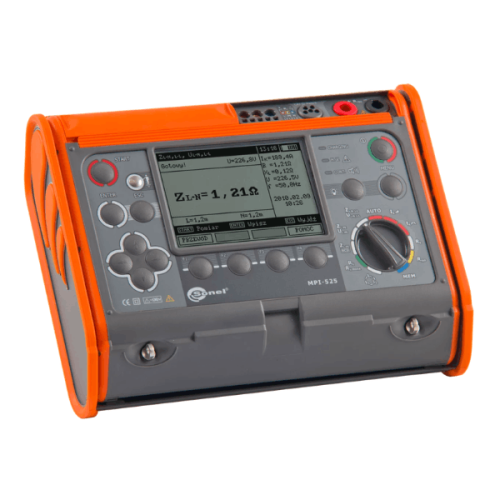

Sonel MPI-525 on kehittynyt asennustesteri, joka on erityisesti suunniteltu eristysresistanssin mittaukseen jopa 2,5 kV testijännitteellä. Laite sisältää myös vikasilmukan impedanssimittauksen, vikavirtasuojien testauksen, maadoitusresistanssin mittauksen ja suojajohtimien jatkuvuuden tarkistuksen, mikä tekee siitä monipuolisen työkalun sähköasennusten tarkastukseen.

Laitteen AutoISO-2500-adapteri mahdollistaa eristysresistanssin testauksen 3-, 4- ja 5-johdinjärjestelmissä ilman kytkentöjen vaihtamista. Lisäksi sisäänrakennettu ajastin mahdollistaa ennalta määriteltyjen mittausaikojen käytön sekä absorptiokertoimien automaattisen laskennan.

MPI-525 soveltuu kotitalous- ja teollisuusympäristöihin, ja sen IP54-luokiteltu kotelo suojaa laitetta pölyltä ja vedeltä. USB- ja langaton tiedonsiirto mahdollistavat mittaustulosten nopean siirron tietokoneelle analysointia varten.

– MPI-525 asennustesteri

– L2 kuljetuslaukku

– Hauenleuat (musta, keltainen, punainen, sininen, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– Maadoitusresistanssin mittausjohtimet (15 m ja 30 m, kelalla)

– Maadoitustestitangot (30 cm, 2 kpl)

– Tehdaskalibrointitodistus

– USB-kaapeli

– Virtalähde ja ladattava akku

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 45–65 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A, B

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

  – Eristysresistanssimittaus:

    – Testijännitteet 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V

    – Mittausalue jopa 9,99 GΩ

    – Automaattinen purku mittauksen jälkeen

    – Absorptiokertoimien (PI, DAR) automaattinen laskenta

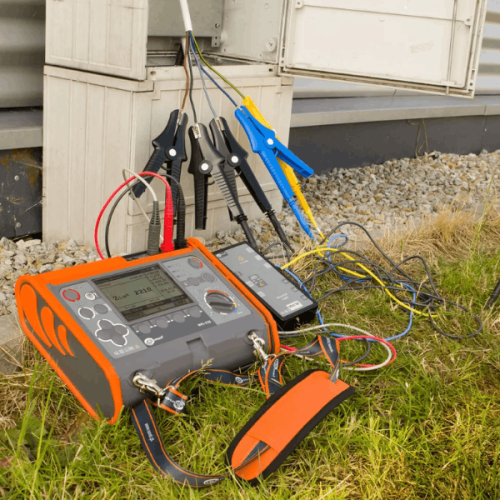

  – Maadoitusresistanssimittaus:

    – 3-pistemenetelmä, mittausalue 0,5 Ω – 1,99 kΩ

  – Suojajohtimien ja potentiaalintasauksen mittaus:

    – Testivirta ±200 mA EN 61557-4 mukaisesti

Muut ominaisuudet

  – Vaihejärjestyksen tunnistus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

  – Langaton ja USB-tiedonsiirto

Ympäristö- ja suojausluokat

  – Suojausluokka: IP54

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2,2 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 990 mittaustulosta, 57 500 tallennetta

  – Tiedonsiirto: USB ja langaton yhteys
