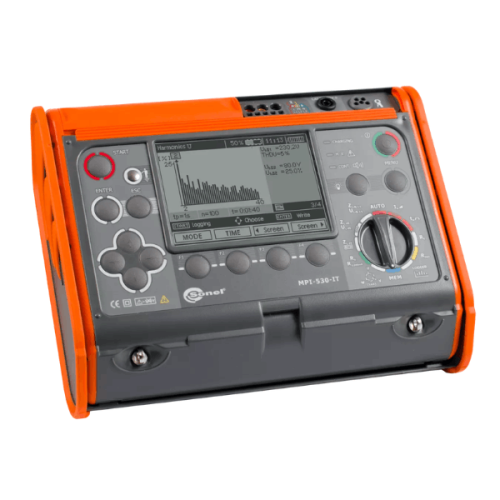

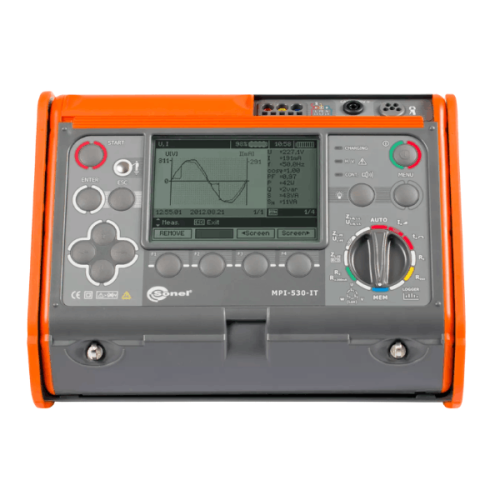

Sonel MPI-530 ja MPI-530-IT ovat monipuolisia asennustestereitä, jotka yhdistävät sähköasennusten kattavan tarkastuksen ja yksivaiheisen sähkönlaadun analyysin. Ne tarjoavat laajan valikoiman mittauksia, kuten vikasilmukan impedanssimittauksen, RCD-testauksen, eristysresistanssin mittauksen, maadoituksen analyysin ja tehonmittaukset.

MPI-530-IT -malli sisältää lisäominaisuuksia IT-järjestelmille, kuten IT-verkkojen RCD-testauksen ja maadoitusmittaukset 4-piste- ja maaperän resistiivisyysmenetelmillä.

Laitteet soveltuvat kotitalous- ja teollisuuskäyttöön, ja niiden IP54-luokiteltu kotelo suojaa pölyltä ja roiskeilta. USB- ja Bluetooth-tiedonsiirto mahdollistaa mittaustulosten nopean siirron tietokoneelle analysointia varten.

– MPI-530 / MPI-530-IT asennustesteri

– L2 kuljetuslaukku

– Hauenleuat (punainen, keltainen, sininen, musta, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen/musta)

– Maadoitusresistanssin mittausjohtimet (15 m ja 30 m, kelalla)

– Maadoitustestitangot (30 cm, 2 kpl)

– Tehdaskalibrointitodistus

– USB-kaapeli

– Virtalähde ja ladattava akku

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 45–65 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A, B

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

    – MPI-530-IT: Tukee IT-järjestelmien RCD-testauksia

  – Eristysresistanssimittaus:

    – Testijännitteet 50 V, 100 V, 250 V, 500 V, 1000 V

    – Mittausalue jopa 9,99 GΩ

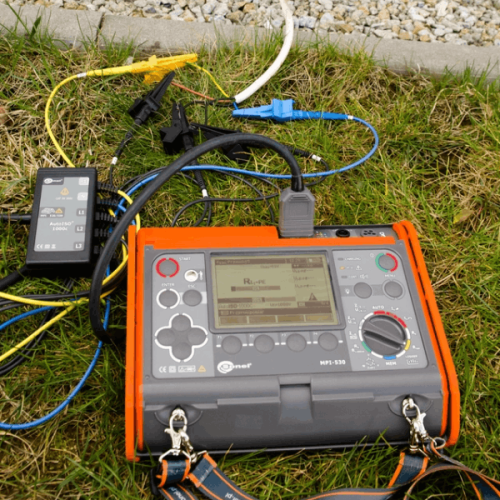

  – Maadoitusresistanssimittaus:

    – 3- ja 4-pistemenetelmä (mittausalue 0,5 Ω – 1,99 kΩ)

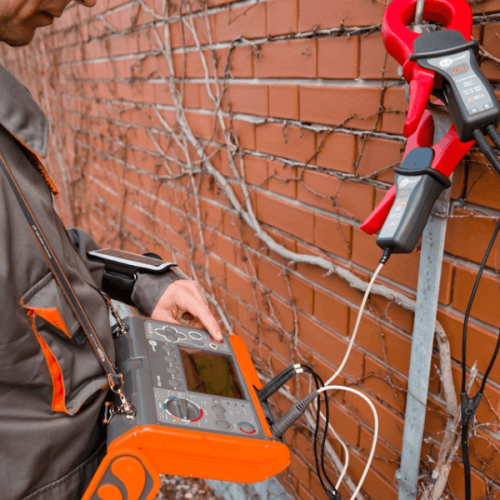

    – 2-pihdin menetelmä (mittausalue jopa 99,9 kΩ)

    – Maaperän resistiivisyysmittaus (vain MPI-530-IT)

  – Tehomittaukset ja sähkönlaadun analyysi:

    – Aktiivinen (P), Reaktiivinen (Q), Näennäinen (S)

    – Harmoniset jännitteessä ja virrassa jopa 40. harmoniseen asti

    – Kokonaisharmoninen särö (THD)

Muut ominaisuudet

  – Vaihejärjestyksen tunnistus

  – Moottorin pyörimissuunnan mittaus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

  – Langaton Bluetooth- ja USB-tiedonsiirto

  – Sisäänrakennettu käyttöopas mittauskaavioineen

Ympäristö- ja suojausluokat

  – Suojausluokka: IP54

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2,5 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: 6000 mittaustulosta, 10 000 tallennetta

  – Tiedonsiirto: USB ja Bluetooth
