Sonel MPI-536 on edistynyt asennustesteri, joka tarjoaa 2,5 kV eristysresistanssimittauksen, vikasilmukan impedanssimittauksen, RCD-testauksen, maadoituksen analyysin sekä suojajohtimien jatkuvuuden tarkistuksen. Se soveltuu erityisesti teollisuuden, sähköasennusten ja korkeajännitejärjestelmien kattavaan tarkastukseen.

Laitteessa on 7” värikosketusnäyttö, joka parantaa käytettävyyttä ja mahdollistaa mittaustulosten reaaliaikaisen analyysin. USB-, Bluetooth- ja Wi-Fi-tiedonsiirto mahdollistavat helpon raportoinnin ja tiedonhallinnan.

MPI-536 sisältää graafiset eristysresistanssin mittaukset, kuten R(t)/U(t), R(t)/I(t), U(t)/I(t) ja I(U) sekä absorptiokertoimien PI, DAR, AB1, AB2 ja lämpötilakertoimien k20, k40 automaattisen laskennan.

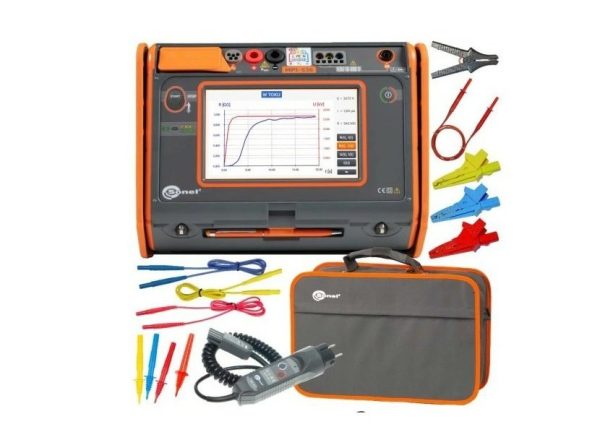

– MPI-536 asennustesteri

– L2 kuljetuslaukku

– Hauenleuat (punainen, keltainen, sininen, musta, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen/musta)

– Maadoitusresistanssin mittausjohtimet (15 m ja 30 m, kelalla)

– Maadoitustestitangot (30 cm, 2 kpl)

– Tehdaskalibrointitodistus

– USB-kaapeli

– Virtalähde ja ladattava akku

– 4 GB microSD-muistikortti

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 45–65 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A, B

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

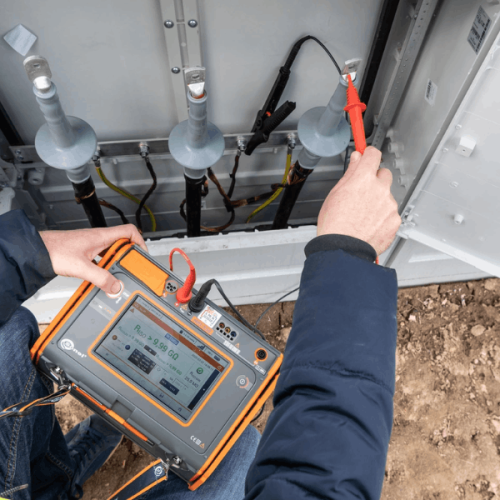

  – Eristysresistanssimittaus:

    – Testijännitteet 10 V, 50 V, 100 V, 250 V, 500 V, 1000 V, 1500 V, 2500 V

    – Mittausalue jopa 9,99 GΩ

    – Graafinen visualisointi: R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U)

    – Absorptiokertoimet PI, DAR, AB1, AB2

    – Lämpötilakertoimet k20, k40

  – Maadoitusresistanssimittaus:

    – 3- ja 4-pistemenetelmä (mittausalue 0,5 Ω – 1,99 kΩ)

    – 2-pihdin menetelmä (mittausalue jopa 99,9 kΩ)

    – Maaperän resistiivisyysmittaus

  – Valon voimakkuuden mittaus:

    – 0 lx – 399 900 lx

Muut ominaisuudet

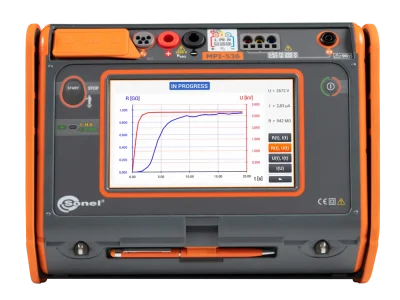

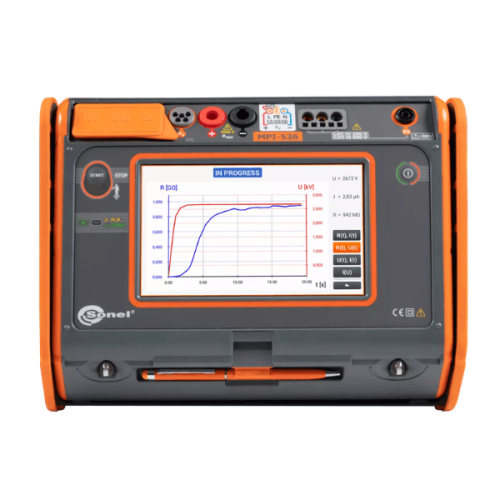

  – 7” värikosketusnäyttö

  – Vaihejärjestyksen tunnistus

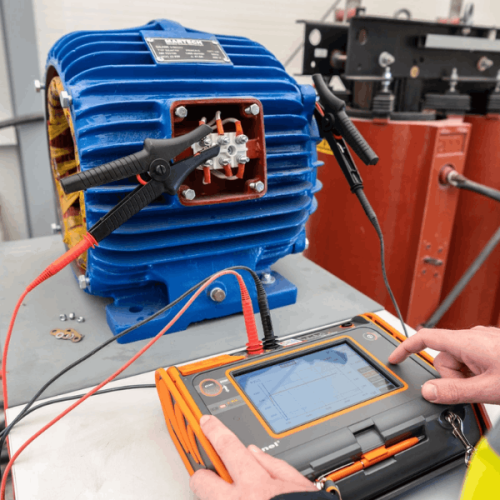

  – Moottorin pyörimissuunnan mittaus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

  – Sisäänrakennettu käyttöopas mittauskaavioineen

Ympäristö- ja suojausluokat

  – Suojausluokka: IP51

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2,5 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: Rajoittamaton, irrotettava microSD-muistikortti

  – Tiedonsiirto: USB, Bluetooth, Wi-Fi
