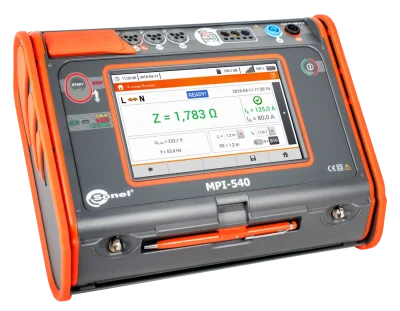

Sonel MPI-540 ja MPI-540-PV ovat monipuoliset asennustesterit, jotka yhdistävät sähköasennusten tarkastuksen, vikasilmukan impedanssimittauksen, RCD-testauksen, eristysresistanssin ja maadoitusmittaukset yhteen laitteeseen.

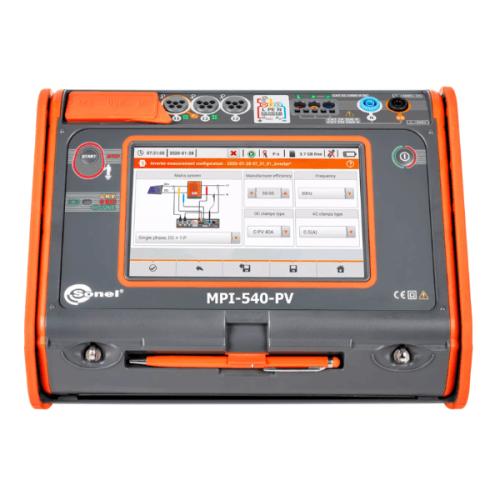

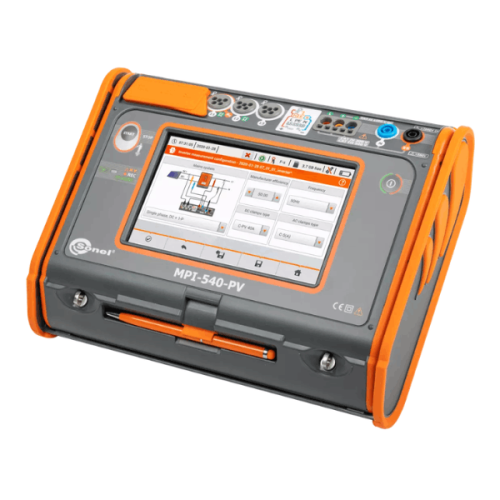

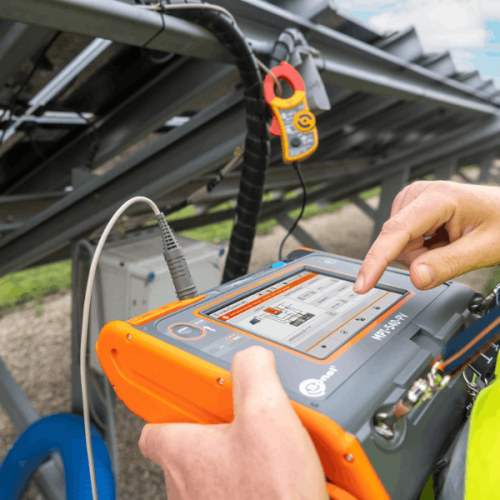

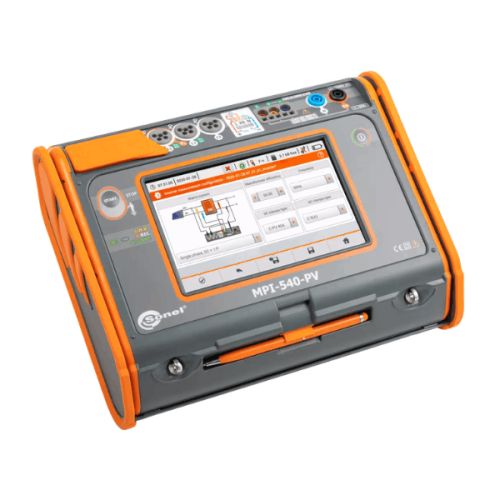

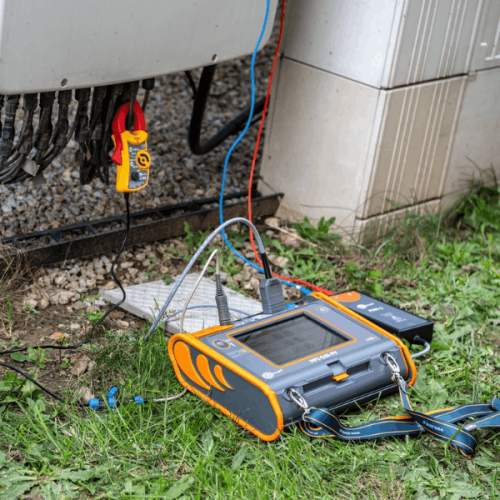

MPI-540-PV -malli on suunniteltu erityisesti aurinkosähköjärjestelmien testaukseen EN 62446 -standardin mukaisesti, ja se mahdollistaa invertterin hyötysuhteen analysoinnin, DC-puolen eristysresistanssin mittauksen sekä aurinkosäteilyn ja lämpötilan mittauksen.

Laitteessa on 7” kosketusnäyttö, joka tarjoaa selkeän käyttöliittymän mittausten reaaliaikaiseen tarkasteluun. Lisäksi USB-, Bluetooth- ja Wi-Fi-yhteydet mahdollistavat mittaustulosten nopean siirron tietokoneelle analysointia varten.

MPI-540 ja MPI-540-PV sisältävät kolmen vaiheen sähkönlaadun tallentimen, joka tukee sähkönlaadun mittauksia standardin EN 61000-4-30 (luokka S) mukaisesti.

– MPI-540 / MPI-540-PV asennustesteri

– L2 kuljetuslaukku

– Hauenleuat (punainen, keltainen, sininen, musta, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen/musta)

– Maadoitusresistanssin mittausjohtimet (15 m ja 30 m, kelalla)

– Maadoitustestitangot (30 cm, 2 kpl)

– Tehdaskalibrointitodistus

– USB-kaapeli

– Virtalähde ja ladattava akku

– 4 GB microSD-muistikortti

– Aurinkosäteilyn ja lämpötilan mittauspaketti (vain MPI-540-PV)

Mitatut parametrit

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 40–70 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Impedanssin ja oikosulkuvirran mittaus (ZL-PE, ZL-N, ZL-L)

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – RCD-testaukset:

    – Tyyppi AC, A, B

    – Viiveelliset ja valikoivat RCD:t (10, 15, 30, 100, 300, 500 mA)

    – Vikavirtasuojan laukaisuvirta IA ja laukaisuaika tA

  – Eristysresistanssimittaus:

    – Testijännitteet 50 V, 100 V, 250 V, 500 V, 1000 V

    – Mittausalue jopa 4,99 GΩ

  – Maadoitusresistanssimittaus:

    – 3- ja 4-pistemenetelmä (mittausalue 0,5 Ω – 1,99 kΩ)

    – 2-pihdin menetelmä (mittausalue jopa 99,9 kΩ)

    – Maaperän resistiivisyysmittaus

Aurinkosähköjärjestelmien mittaukset (vain MPI-540-PV)

  – DC-puolen eristysresistanssin mittaus

   – Avoimen piirin jännite UOC (0–1000 V)

  – Oikosulkuvirta ISC (0–20 A)

  – Työskentelyjännite ja -virta AC- ja DC-puolella

  – Invertterin hyötysuhteen mittaus

  – Aurinkosäteilyn ja lämpötilan mittaus

Kolmen vaiheen sähkönlaadun analyysi

  – Jännite L1, L2, L3 – keskiarvot jopa 500 V asti

  – Virran keskiarvot jopa 3 kA asti (virtapihdillä)

  – Aktiivinen (P), reaktiivinen (Q) ja näennäisteho (S)

  – Tehokerroin (PF), cosφ, tanφ

  – Harmoniset jännitteessä ja virrassa (40. harmoniseen asti)

  – Kokonaisharmoninen särö (THD) jännitteelle ja virralle

  – Energian kulutuksen ja kustannusten laskenta

Muut ominaisuudet

  – 7” värikosketusnäyttö

  – Vaihejärjestyksen tunnistus

  – Moottorin pyörimissuunnan mittaus

  – AUTO-tila RCD-mittauksille

  – Automaattinen testijohdon kalibrointi

  – Sisäänrakennettu käyttöopas mittauskaavioineen

Ympäristö- ja suojausluokat

  – Suojausluokka: IP51

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm

  – Paino: 2,5 kg

Muisti ja tiedonsiirto

  – Mittausmuisti: Rajoittamaton, irrotettava microSD-muistikortti

  – Tiedonsiirto: USB, Bluetooth, Wi-Fi
