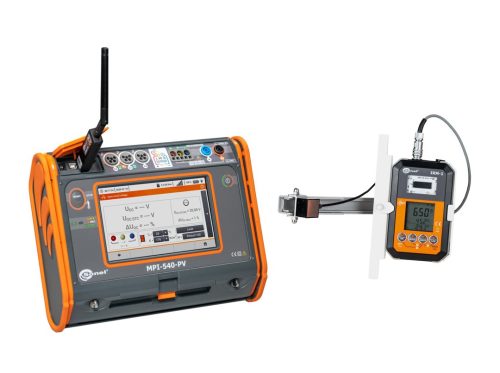

MPI-540-PV Solar on monipuolinen sähköasennusten ja aurinkosähköjärjestelmien testausjärjestelmä, joka yhdistää Sonel MPI-540-PV -asennustesterin ja IRM-1 aurinkosäteilyn ja lämpötilan mittauslaitteen. Tämä yhdistelmä mahdollistaa PV-järjestelmien kattavan analyysin, sähkönlaadun mittauksen ja sähköasennusten tarkastuksen yhdellä kokonaisratkaisulla.

Sonel MPI-540-PV – sähköasennusten ja PV-järjestelmien testaus

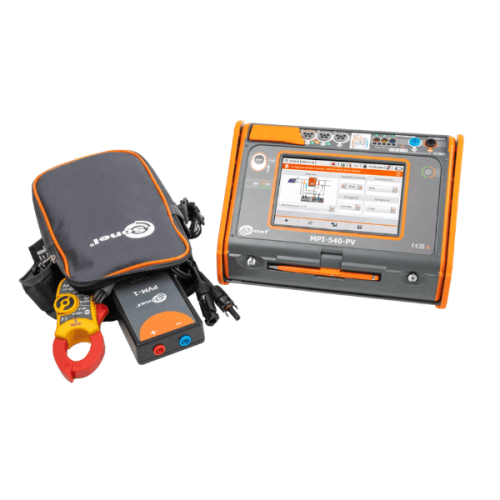

Sonel MPI-540-PV on edistynyt sähköasennusten ja PV-järjestelmien testauslaite, joka tarjoaa:

– Täydelliset sähköasennusten testit – vikasilmukan impedanssi, RCD-testaukset, eristysresistanssi, maadoitusmittaukset.

– PV-järjestelmien analyysi (EN 62446) – jännite ja virta DC- ja AC-puolella, oikosulkuvirran (ISC) ja avoimen piirin jännitteen (UOC) mittaus.

– Invertterin hyötysuhteen analysointi – vertailee AC- ja DC-tehoa varmistaakseen tehokkuuden.

– Kolmen vaiheen sähkönlaadun tallennin (S-luokka, EN 61000-4-30) – reaaliaikainen jännite-, virta- ja tehomittaus sekä harmonisten analyysi.

– Automaattiset testit ja raportointi – valmiiksi ohjelmoidut testisekvenssit ja raportointi Sonel Reports PLUS -ohjelmistolla.

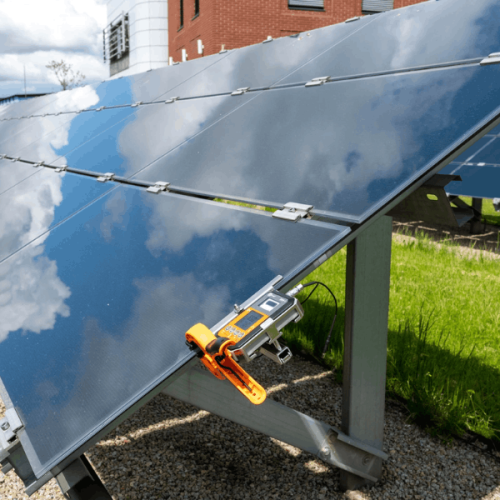

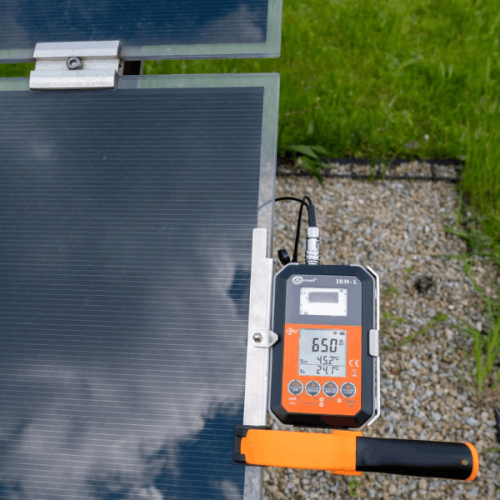

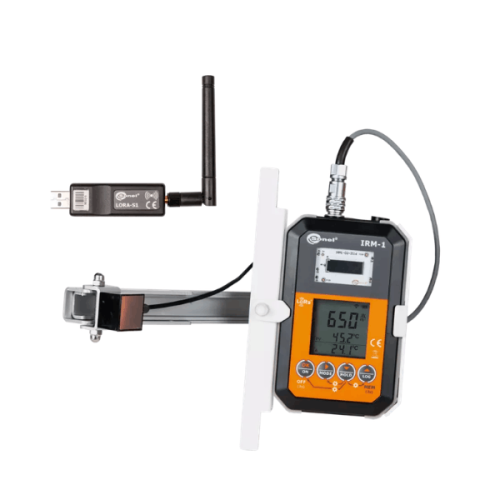

IRM-1 – aurinkosäteilyn ja lämpötilan mittaus:

– Mittaa aurinkosäteilyn voimakkuuden (W/m², BTU/ft²h) ja lämpötilan (°C, °F).

– Sisäänrakennettu LoRa-yhteys – mahdollistaa tiedonsiirron pitkien etäisyyksien päästä ilman keskeytyksiä.

– Reaaliaikainen STC-arvojen laskenta – varmistaa tarkat ja vertailukelpoiset tulokset.

– Sisäänrakennettu muisti (5000 mittausta) – mahdollistaa pitkäaikaisen datan tallennuksen ja analyysin.

– Kompakti ja IP65-suojattu rakenne – kestää vaativat ulko-olosuhteet.

Uusi pakkausratkaisu (helmikuu 2025 lähtien)

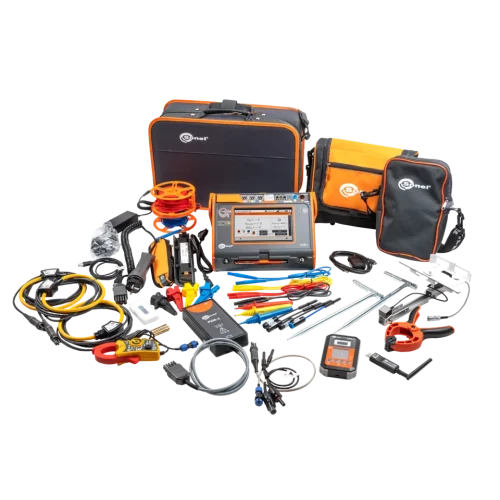

MPI-540-PV Solar -setti toimitetaan nyt Sonel L-19 -reppupakkauksessa, joka mahdollistaa mittalaitteiden turvallisen säilytyksen ja kuljettamisen.

– MPI-540-PV asennustesteri

– IRM-1 aurinkosäteilyn ja lämpötilan mittauslaite

– Hauenleuat (punainen, keltainen, sininen, musta, 1 kV, 20 A)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen/musta)

– MC4-banaaniadapterit PV-järjestelmien mittauksiin

– Maadoitusresistanssin mittausjohtimet (15 m ja 30 m, kelalla)

– Maadoitustestitangot (30 cm, 2 kpl)

– IRM-1 asennuspaketti ja lämpötila-anturit

– Tehdaskalibrointitodistus

– USB-kaapeli, virtalähde ja ladattava akku

– 4 GB microSD-muistikortti

– Sonel L-19 reppu

Sähköasennusten testaus (MPI-540-PV)

  – Jännitemittaus: 0–500 V

  – Taajuusmittaus: 40–70 Hz

  – Vikasilmukan impedanssimittaus:

    – Ilman RCD-laukaisua, 15 mA testivirta

    – Testivirrat jopa 7,6 A (230 V) ja 13,3 A (400 V)

  – Eristysresistanssimittaus:

    – Testijännitteet 50 V – 1000 V

    – Mittausalue jopa 4,99 GΩ

  – Maadoitusresistanssimittaus:

    – 3- ja 4-pistemenetelmät (0,5 Ω – 1,99 kΩ)

    – 2-pihdin menetelmä (jopa 99,9 kΩ)

    – Maaperän resistiivisyysmittaus

  – Tehomittaukset ja sähkönlaadun analyysi:

    – Kolmivaiheinen sähkönlaadun tallennus (luokka S, EN 61000-4-30)

    – Harmonisten analyysi 40. harmoniseen asti

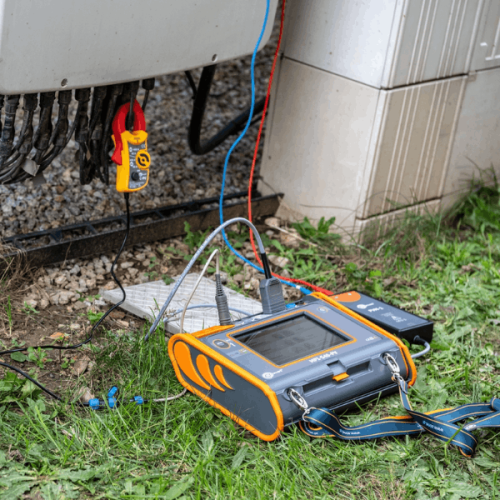

Aurinkosähköjärjestelmien analyysi (MPI-540-PV + IRM-1)

  – PV-paneelien avoimen piirin jännite (UOC) ja oikosulkuvirta (ISC)

  – Invertterin hyötysuhteen mittaus

  – Aurinkosäteilyn voimakkuuden mittaus (100–1400 W/m²)

  – Paneelin ja ympäristön lämpötilan mittaus (-20 °C – 100 °C)

  – Paneelien kallistuskulman ja suunnan määritys

Ympäristö- ja suojausluokat

  – MPI-540-PV: IP51, IRM-1: IP65

  – Mittaustarkkuus: IEC 61557 mukainen

  – Mittaustekninen luokka: CAT III 600 V, CAT IV 300 V

  – Mitat: 288 x 223 x 75 mm (MPI-540-PV), 134 x 79 x 28 mm (IRM-1)

  – Paino: 2,5 kg (MPI-540-PV), 0,2 kg (IRM-1)

Muisti ja tiedonsiirto

  – Mittausmuisti: Rajoittamaton, irrotettava microSD-muistikortti

  – Tiedonsiirto: USB, Bluetooth, Wi-Fi (MPI-540-PV), LoRa (IRM-1)
