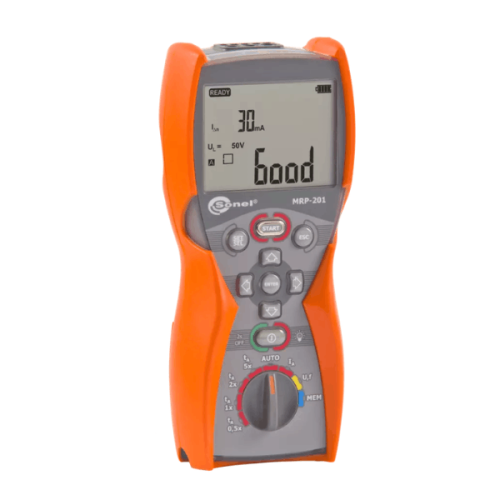

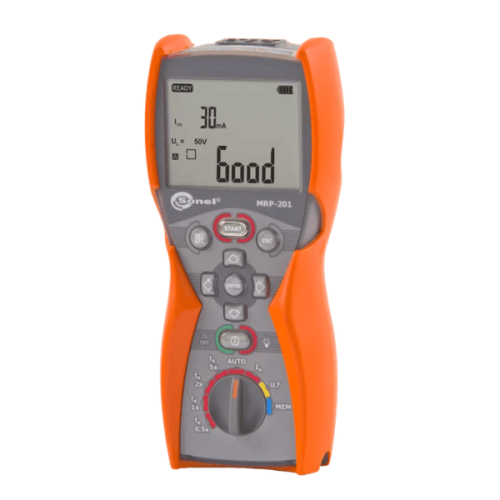

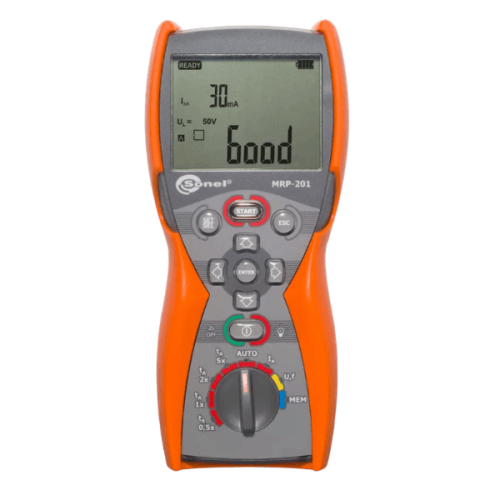

Sonel MRP-201 on kattava testeri vikavirtasuojakytkimien (RCD) tarkastamiseen. Se mittaa laukaisuaikaa (tA), laukaisuvirtaa (IA) ja vikasilmukan resistanssia ilman RCD:n laukeamista. Laite soveltuu asennus- ja huoltotarkastuksiin, joissa vaaditaan nopeaa ja tarkkaa vikavirtasuojien toimintakunnon varmistamista.

– Tukee AC, A ja B -tyypin RCD:tä

– Testaa yleiset, lyhyen viiveen ja valikoivat (selective) vikavirtasuojat

– Laajennettu AUTO-toiminto – mittaa laukaisuvirran (IA) ja laukaisuajan (tA) yhdellä testillä

– RE- ja UB-mittaukset ilman RCD:n laukeamista

– Muisti 990 mittaustulokselle ja 10 000 tallenteelle

– Langaton tiedonsiirto tietokoneelle (USB-radioyhteys)

– Taustavalaistu näppäimistö helpottaa käyttöä pimeissä kohteissa

– MRP-201 RCD-testeri

– M6 kuljetuslaukku

– Hauenleuat (punainen, sininen, 1 kV, 20 A)

– Taitettava koetin (1 kV, 2 m, banaaniliitin)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Mittaustestijohdot (1,2 m, banaaniliittimet, punainen/sininen/keltainen)

– 4x LR6 1.5 V paristot

– Tehdaskalibrointitodistus

– USB-radioyhteysvastaanotin (OR-1)

Vikavirtasuojan (RCD) laukaisuajan mittaus

– Testivirrat: 0,5 × IΔn, 1 × IΔn, 2 × IΔn, 5 × IΔn

– Mittausalue (yleiset ja lyhyen viiveen RCD:t): 0 ms – 300 ms

– Mittausalue (valikoivat RCD:t): 0 ms – 500 ms

– Tarkkuus: ±(2 % lukemasta + 2 digitiä)

Vikavirtasuojan laukaisuvirran mittaus (IA)

– AC-tyyppi: 3,0 mA – 500 mA

– A-tyyppi (6 mA DC esikuormituksella): 1,5 mA – 420 mA

– B-tyyppi: 2,0 mA – 600 mA

– Tarkkuus: ±5 % IΔn (AC), ±10 % IΔn (A ja B)

Lisämittaukset

– Verkkojännite: 0 … 500 V

– Taajuusmittaus: 45 … 65 Hz

– PE-liitännän tarkistus elektrodilla

Käyttöolosuhteet

– Mittaustekninen luokka: CAT IV 300 V, CAT III 600 V

– Suojausluokka: IP67

– Käyttölämpötila: -10°C … +50°C

– Varastointilämpötila: -20°C … +60°C

– Mitat: 220 x 98 x 58 mm

– Paino: n. 0,7 kg

Muisti ja tiedonsiirto

– Mittausmuisti: 990 mittaustulosta, 10 000 tallennetta

– Tiedonsiirto: Langaton USB-radioyhteys

Lataa esite
