Markkinoiden ainoa CAT III 1500 V DC luokiteltu mittalaite aurinkopaneelien mittauksiin.

PVM-1530: luokka 1 mittaukset ja I-U-ominaisuudet

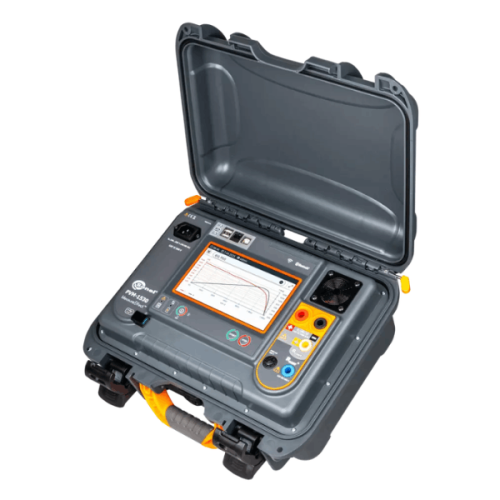

Sonel PVM-1530 on uraauurtava mittari aurinkosähköasennuksille, joiden jännite on enintään 1500 V, ja siinä on suuri määrä mittausfunktioita. Toimintoja käytetään kosketusnäytön kautta. Näyttö on suuri, värikäs ja voimakkaasti taustavalaistu, joten käyttö kirkkaassa auringonvalossa ei ole ongelma. Laaja rakenteellinen muisti lyhentää merkittävästi mittausdokumentaation valmisteluaikaa.

Tiiviys ja kestävyys

Kestävä ja tiivis IP65 luokiteltu kotelo tarjoaa pitkää ikää vaativissakin olosuhteissa. Avattuna kotelo on IP40 luokiteltu.

Viestintä ja ohjelmisto

IRM-1:n mittaustiedot voidaan siirtää tietokoneelle USB-portin kautta. Lisäksi laitteessa on sisäänrakennettu langaton LoRa-liitäntä (Long Range) automaattista tiedonsiirtoa varten päätelaitteen kanssa – myös pitkillä etäisyyksillä.

PVM-1530:n mittaustiedot voidaan siirtää tietokoneelle kaapelin tai langattoman viestinnän kautta. Latautuneet tiedot voidaan tallentaa suosittuihin tiedostomuotoihin ja tulostaa Sonel Reader -ohjelmistolla. Sähköturvallisuusraportin luomiseen voi käyttää valinnaista ohjelmistoa: Sonel Reports Plus.

Ongelma? reSYNC!

Saattaa käydä niin, että mittausten aikana PVM-1530 siirtyy niin kauas IRM-1:stä, että niiden välinen yhteys katkeaa. Jos mittauksia jatketaan, yhteyden palautuessa tulokset täydennetään automaattisesti ympäristön parametreilla, jotka IRM-1 on sillä välin tallentanut väliaikaiseen muistiinsa ja muuntanut STC-olosuhteisiin.

-PVM-1530 mittalaite

-Mittajohdot

-Sulake

-Avain MC4 liittimille

-Laukku

Luokitukset

CAT III 1500 V DC

IP65

PVM-1530:

– Sitä voidaan käyttää luokan 1 mittauksiin IEC 62446-1 -standardin mukaisesti.

– Mahdollistaa I-U-käyrän mittaamisen luokan 2 mukaan IEC 62446-1 -standardin mukaisesti.

– Mahdollisuus määrittää mittausmenettelyt.

– Se muuntaa mitatut parametrit STC-olosuhteisiin IEC 60891 -standardin mukaan yhteistyössä IRM-1 aurinkosäteilyn ja lämpötilan mittarin kanssa.

– reSYNC-toiminto – tulosten automaattinen täydennys ympäristön parametreilla ja niiden muuntaminen STC-olosuhteisiin yhteyden palautumisen jälkeen IRM-1:een.

– Liitettävä radio-liitäntä varmistaa yhteistyön IRM-1-mittarin kanssa pitkien etäisyyksien päässä.

– Sisäänrakennetut Bluetooth- ja Wi-Fi -yhteydet ulkoisiin laitteisiin.

– Suuri rakenteellinen mittausten muisti.

– Suuri kosketusnäyttö hyvällä näkyvyydellä kirkkaassa auringonvalossa.

Ominaisuudet

PVM-1530:

– I-U- ja P-U-ominaisuuksien mittaus. Muuntaminen STC-olosuhteisiin.

– Aurinkopaneelin tai paneelien ketjun avoimen piirin jännite, jopa 1500 V DC.

– AC-verkoston RMS-jännite jopa 1000 V taajuusmittauksella.

– Aurinkopaneelin tai paneelien ketjun oikosulkusähkö – jopa 40 A DC.

– Aurinkopaneelien eristysvastus – mittausjännitteet 250, 500, 1000, 1500 V DC, samanaikainen mittaus kahdella arvolla: RISO+ ja RISO-.

– AC-kytkentöjen eristysvastus – mittausjännitteet 250, 500, 1000 V DC.

– Suojausjohtimien ja potentiaalitasapainon vastus ± 200 mA virralla.

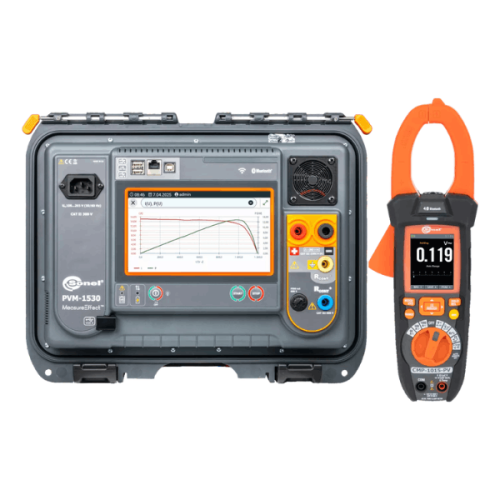

– Aurinkopaneelien käyttövirran ja AC-virran mittaus – kaikki CMP-1015-PV-mittarilla.

– AC/DC-virran mittaus.

– Bypass-diodeiden testaus, automaattinen napaisuuden tunnistus.

– Estodiodeiden testaus 1000, 1500 V DC -jännitteellä.

Katso tarkemmat tekniset tiedot kohdasta ”LATAA ESITE”.
