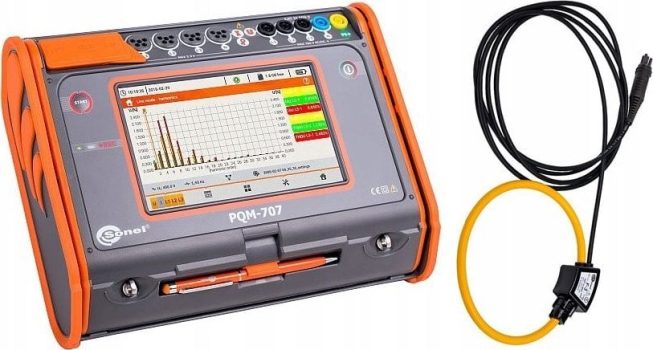

Sonel PQM-707 Sähkönlaadun Analysaattori
Hinta alkaen 3435,00€
Kaikki näkyvillä olevat hinnat sivullamme ovat alv 0 % hintoja.
Lopullinen hinta määräytyy toimitussisällön, tilattavan määrän ja mahdollisten lisätarvikkeiden mukaan.
- Jännitemittaus jopa 760 V ja virranmittaus jopa 6 kA käytettävistä virtapihdeistä riippuen
- IEC 61000-4-30 S-luokan mukainen sähkönlaadun mittaus
- 7” kosketusnäyttö ja 800 × 480 px resoluutio
- Harmoniset jännitteelle ja virralle 50. yliaaltoon asti
- Tallennus irrotettavalle muistikortille ja Sonel Analysis -ohjelmisto raportointiin

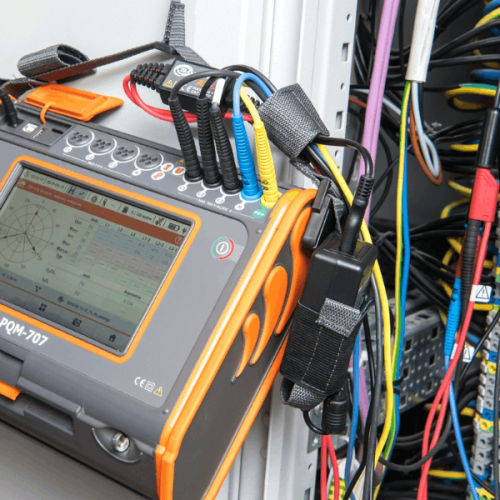

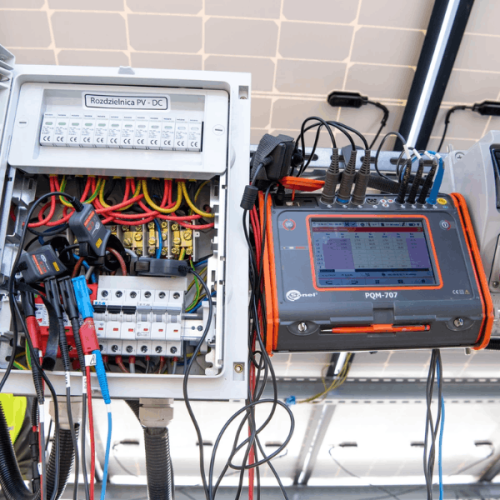

Sonel PQM-707 on sähkönlaadun analysaattori sähköverkon laadun, kuormituksen, häiriöiden ja energiankulutuksen mittaamiseen. Laite soveltuu sähköverkon pitkäaikaiseen seurantaan, teollisuuden kunnossapitoon, vikojen selvitykseen ja tilanteisiin, joissa tarvitaan tarkkaa tietoa verkon jännitteestä, virrasta, harmonisista, tehosta, energiasta ja tapahtumista.
PQM-707:n suuri 7” kosketusnäyttö helpottaa mittausten asettamista ja tulosten tarkastelua suoraan laitteelta. Laite tukee DC- ja 50/60 Hz verkkoja, useita 1- ja 3-vaiheisia järjestelmiä, virtamuuntajia ja jännitemuuntajia sekä Sonel Analysis -ohjelmistoa, jolla mittaukset voidaan analysoida ja raportoida tarkemmin.

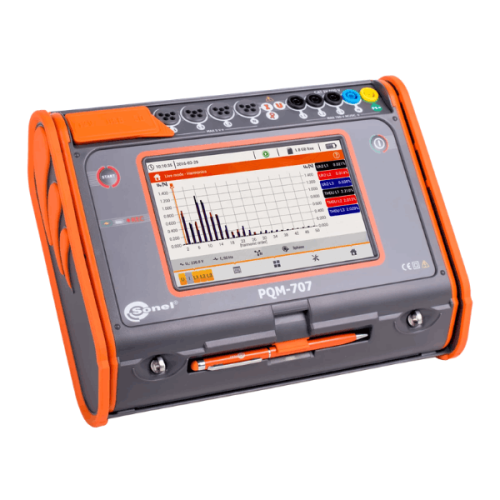

Sonel PQM-707
Lisätiedot
Jännite ja virta
– Vaihtojännite TRMS: 0,0–760,0 V
– Vaihtovirta TRMS: käytettävistä virtapihdeistä riippuen
– Virranmittausalue virtapihdeillä: jopa 6 kA
– Taajuus: 40,00–70,00 Hz
– Jännitteen huippukerroin: 1,00–10,00
– Virran huippukerroin: 1,00–10,00
Teho ja energia
– Aktiivinen teho P
– Loisteho Q
– Näennäisteho S
– Vääristymäteho D
– Aktiivinen energia
– Loistehoenergia
– Näennäisenergia
– Tehokerroin PF
– cosφ
– tanφ
– Energiakustannusten laskenta
Harmoniset ja sähkönlaatu
– Jännitteen harmoniset: DC, 1.–50. yliaalto
– Virran harmoniset: DC, 1.–50. yliaalto
– THD jännitteelle ja virralle: 0,0–100,0 %
– Välkyntäindeksi Pst ja Plt
– Jännitteen epäsymmetria
– Virran epäsymmetria
– Käynnistysvirran mittaus
– Virta- ja jännitetapahtumien tallennus
– Oskilloskooppikäyrät ja puolijakson RMS-kuvaajat
Näyttö ja käyttö
– Näyttö: 7” värillinen kosketusnäyttö
– Näytön resoluutio: 800 × 480 px
– Käyttöliittymä: graafinen kosketusnäyttö
– Mukana kosketusnäyttökynä
– Mittausten asetus suoraan laitteelta
– Mittaustulosten tarkastelu suoraan näytöltä
Mittaus ja tallennus
– Mittausluokka: IEC 61000-4-30 S-luokan mukainen mittaus
– Nimellistaajuus: 50/60 Hz
– Tallennusaika: yli 10 vuotta asetuksista riippuen
– Tallennus: irrotettava muistikortti
– Tallennettavat arvot: keskiarvo, minimi, maksimi ja hetkellisarvo
– Reaaliaikainen mittausarvojen tarkastelu
– Käynnistysvirran tallennus
– Tapahtumatallennus
Kommunikaatio ja ohjelmisto
– Tiedonsiirto: USB
– Ohjelmisto: Sonel Analysis
– Mittausten analysointi taulukoina ja kuvaajina
– Harmonisten ja välharmonisten analysointi
– Vaiheosoitindiagrammi
– Raporttien muodostus
– EN 50160 -raportointi Sonel Analysis -ohjelmistolla
Virtalähde ja käyttöolosuhteet
– Sisäinen Li-Ion-akku
– Toiminta ilman ulkoista virtalähdettä
– Mahdollisuus syöttää käyttövirta mitattavasta verkosta
– Mittausluokka: CAT IV 600 V
– Suojausluokka: IP51
– Rakenne: kannettava kenttäkäyttöön soveltuva kotelo
– Nimellistaajuus: 50/60 Hz
– Nimellisjännite: 58/100 V
– Nimellisjännite: 64/110 V
– Nimellisjännite: 110/190 V
– Nimellisjännite: 115/200 V
– Nimellisjännite: 120/208 V
– Nimellisjännite: 127/220 V
– Nimellisjännite: 133/230 V
– Nimellisjännite: 220/380 V
– Nimellisjännite: 230/400 V
– Nimellisjännite: 240/415 V
– Nimellisjännite: 254/440 V
– Nimellisjännite: 290/500 V
– Nimellisjännite: 400/690 V
– Tasajänniteverkot
– 1-vaiheiset järjestelmät
– 2-vaiheiset järjestelmät yhteisellä N-johtimella
– 3-vaiheiset tähtijärjestelmät N-johtimella
– 3-vaiheiset tähtijärjestelmät ilman N-johdinta
– 3-vaiheiset kolmiojärjestelmät
– Aron/Blondel-kytkentä tähtijärjestelmissä
– Aron/Blondel-kytkentä kolmiojärjestelmissä
– Käyttö virta- ja jännitemuuntajien kanssa
– IEC 61000-4-30 S-luokan mukainen mittaus
– EN 61000-4-30 S-luokan mukainen mittaus
– EN 50160 -raportointi Sonel Analysis -ohjelmistolla
– IEC 61000-4-7 harmonisten mittaukseen
– IEC 61000-4-15 välkynnän mittaukseen
– Sonel PQM-707 sähkönlaadun analysaattori
– Sonel Analysis -ohjelmisto
– AC-16 linjanjakaja
– AZ-2 virtalähdeadapteri
– Magneettiset jänniteadapterit, 4 kpl
– F-3A joustavat virtapihdit, 4 kpl
– L1-mittausjohto 2,2 m, musta
– L2-mittausjohto 2,2 m, musta
– L3-mittausjohto 2,2 m, musta
– Mittausjohto 2,2 m, sininen
– Mittausjohto 2,2 m, kelta-vihreä
– Mittausjohtojen merkintäsarja L1, L2, L3 ja N
– Mustat hauenleuat, 3 kpl
– Punaiset hauenleuat, 2 kpl
– Sininen hauenleuka
– Keltainen hauenleuka
– Li-Ion-akku 11,1 V / 3,4 Ah
– Z-7 virtalähdeadapteri ja verkkokaapeli
– 12 V latauskaapeli autokäyttöön
– L-4 kuljetuslaukku
– Ripustushihnat
– USB-kaapeli
– Kosketusnäyttökynä
– Sonel-muistitikku
– Tehdaskalibrointitodistus
