Sonel PQM-711 Sähkönlaadun Analysaattori

Sonel PQM-711 Sähkönlaadun Analysaattori

Hinta alkaen 8113,33€

Kaikki näkyvillä olevat hinnat sivullamme ovat alv 0 % hintoja.

Lopullinen hinta määräytyy tilattavan määrän ja toimitussisällön mukaan.

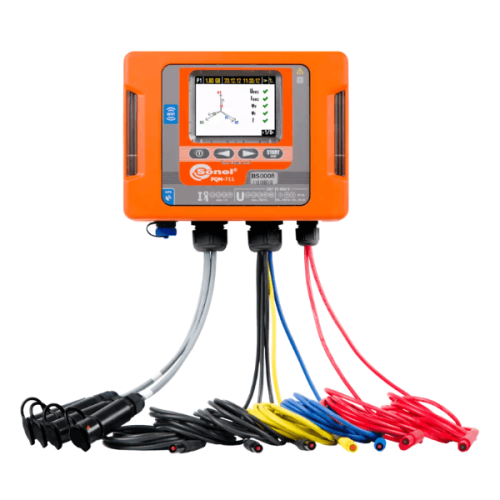

Sonel PQM-711 on sähkönlaadun analysaattori vaativaan sähkönlaadun mittaukseen, sähköverkon pitkäaikaiseen seurantaan ja transienttitapahtumien tallennukseen. Laite mittaa ja tallentaa verkon keskeiset suureet, kuten jännitteen, virran, taajuuden, tehon, energian, harmoniset, THD:n, välkynnän, epäsymmetrian ja sähköverkon tapahtumat.

PQM-711 soveltuu erityisesti kohteisiin, joissa tarvitaan A-luokan mittausta, etäkäyttöä ja nopeiden transienttien tallennusta. Sisäinen GPS, 4G LTE GSM -modeemi ja Wi-Fi mahdollistavat mittausten hallinnan ja datan siirron myös etäkohteissa. Mittauksia voidaan tarkastella ja raportoida Sonel Analysis -ohjelmistolla sekä Sonel Analysis Mobile -sovelluksella.

Sonel PQM-711 sähkönlaadun analysaattorilla on 36 kuukauden takuu.

Sonel PQM-711
Lisätiedot

Parametrit

Jännite ja virta

– Vaihtojännite TRMS: 0,0–1000,0 V

– Vaihtovirta TRMS: käytettävistä virtapihdeistä riippuen

– Virranmittausalue virtapihdeillä: jopa 6 kA

– Taajuus: 40,00–70,00 Hz

– Jännitteen huippukerroin: 1,00–10,00

– Virran huippukerroin: 1,00–10,00

Teho ja energia

– Aktiivinen teho P

– Loisteho Q

– Näennäisteho S

– Vääristymäteho D

– Aktiivinen energia

– Loistehoenergia

– Näennäisenergia

– Tehokerroin PF

– cosφ

– tanφ

– K-kerroin muuntajien kuormituksen arviointiin

Harmoniset ja sähkönlaatu

– Jännitteen harmoniset: DC, 1.–50. yliaalto

– Virran harmoniset: DC, 1.–50. yliaalto

– THD jännitteelle ja virralle

– Välkyntäindeksi Pst

– Välkyntäindeksi Plt

– Jännitteen epäsymmetria

– Virran epäsymmetria

– Ohjaussignaalien mittaus sähköverkossa

– Virta- ja jännitetapahtumien tallennus

– Oskilloskooppikäyrät ja puolijakson RMS-kuvaajat

Transientit

– Transienttitallennus: jopa ±8000 V

– Näytteenottotaajuus: jopa 10 MHz

– Transienttitapahtuman minimikesto: 650 ns

– Nopeat jännitetapahtumat

– Nopeat häiriö- ja impulssitapahtumat

Etäkäyttö, tallennus ja ohjelmistot

Näyttö ja käyttö

– Käyttö Sonel Analysis -ohjelmistolla

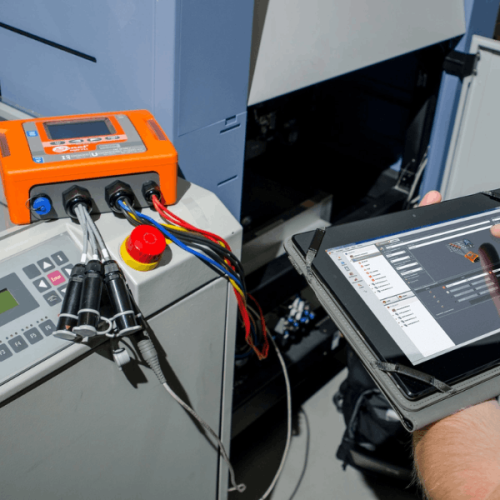

– Käyttö Sonel Analysis Mobile -sovelluksella

– Mittausten valvonta tietokoneella, älypuhelimella tai tabletilla

– Reaaliaikainen mittausarvojen tarkastelu

– Oskilloskooppinäkymä

– Vaiheosoitindiagrammi

– Harmonisten analysointi

– Mittaustulosten tarkastelu taulukoina ja kuvaajina

Etäkäyttö ja tiedonsiirto

– Sisäinen GPS-vastaanotin

– 4G LTE GSM -modeemi

– Wi-Fi-yhteys

– Etäkäyttö mittauskohteen ulkopuolelta

– GPS-aikasynkronointi

– SMS-ilmoitus sijainnin muutoksesta

– Tiedonsiirto Sonel Analysis -ohjelmistoon

– Tiedonsiirto Sonel Analysis Mobile -sovellukseen

Tallennus

– Pitkäaikainen mittaustallennus

– Tallennus muistikortille

– Tapahtumien tallennus

– Transienttien tallennus

– Aaltomuotojen tallennus

– Mittausdatan analysointi jälkikäteen

Yleiset ominaisuudet

Mittaus ja analyysi

– A-luokan mittaus IEC 61000-4-30 -standardin mukaisesti

– Nimellistaajuus: 50/60 Hz

– Sähkönlaadun analysointi

– Kuormituksen analysointi

– Häiriöiden selvittäminen

– Energiankulutuksen analysointi

– Verkon tapahtumien tallennus

– Transienttitapahtumien analysointi

– Käyttö sähköverkon pitkäaikaiseen seurantaan

Kommunikaatio ja ohjelmisto

– Ohjelmisto: Sonel Analysis

– Mobiilisovellus: Sonel Analysis Mobile

– Tiedonsiirto: Wi-Fi

– Tiedonsiirto: 4G LTE GSM

– GPS-aikasynkronointi

– Mittausten etävalvonta

– Raporttien muodostus

Turvallisuus ja käyttöolosuhteet

– Mittausluokka: CAT IV 600 V

– Suojausluokka: IP65

– Soveltuu kenttäkäyttöön

– Soveltuu sähköverkon laadun seurantaan

– Soveltuu teollisuuden ja energiantuotannon mittauksiin

– Soveltuu uusiutuvan energian järjestelmien mittauksiin

Tuetut sähköverkot ja järjestelmät

– Nimellistaajuus: 50/60 Hz

– Nimellisjännitteet 64/110 V

– Nimellisjännitteet 110/190 V

– Nimellisjännitteet 115/200 V

– Nimellisjännitteet 120/208 V

– Nimellisjännitteet 127/220 V

– Nimellisjännitteet 133/230 V

– Nimellisjännitteet 220/380 V

– Nimellisjännitteet 230/400 V

– Nimellisjännitteet 240/415 V

– Nimellisjännitteet 254/440 V

– Nimellisjännitteet 265/460 V

– Nimellisjännitteet 277/480 V

– Nimellisjännitteet 290/500 V

– Nimellisjännitteet 400/690 V

– Nimellisjännitteet 480/830 V

– Tasajänniteverkot

– 1-vaiheiset järjestelmät

– 2-vaiheiset järjestelmät yhteisellä N-johtimella

– 3-vaiheiset tähtijärjestelmät N-johtimella

– 3-vaiheiset tähtijärjestelmät ilman N-johdinta

– 3-vaiheiset kolmiojärjestelmät

– Aron/Blondel-kytkentä tähtijärjestelmissä

– Aron/Blondel-kytkentä kolmiojärjestelmissä

– Käyttö virta- ja jännitemuuntajien kanssa

Standardit

– IEC 61000-4-30 A-luokka

– EN 61000-4-30 A-luokka

– EN 50160

– IEC 61000-4-7 harmonisten mittaukseen

– IEC 61000-4-15 välkynnän mittaukseen

Pakkauksen sisältö

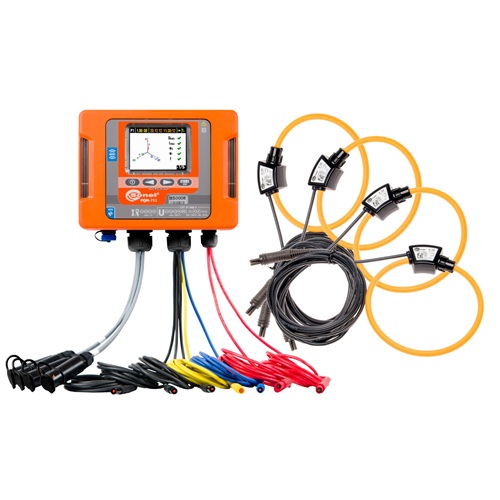

– Sonel PQM-711 sähkönlaadun analysaattori

– L-12-kuljetuslaukku

– USB-kaapeli

– Sonel Analysis -ohjelmisto

– AZ-2-verkkolaite

– 3 × musta hauenleuka 1 kV / 20 A

– 2 × punainen hauenleuka 1 kV / 20 A

– 1 × sininen hauenleuka 1 kV / 20 A

– 4 × magneettinen jänniteadapteri

– Hihnat pylväsasennusta varten, 1,2 m

– DIN-kiskokiinnike

– Kiinnitystarvikkeet analysaattorin asentamiseen

– Tehdaskalibrointitodistus

Esitteet

Saatavilla olevat esitteet:

Lataa Sonel PQM-711 Tuote-esite (Englanti)

Jos sinulla on kysymyksiä liittyen tuotteeseen, älä epäröi ottaa meihin yhteyttä.

Vastaamme mielellämme kaikkiin kysymyksiin!
