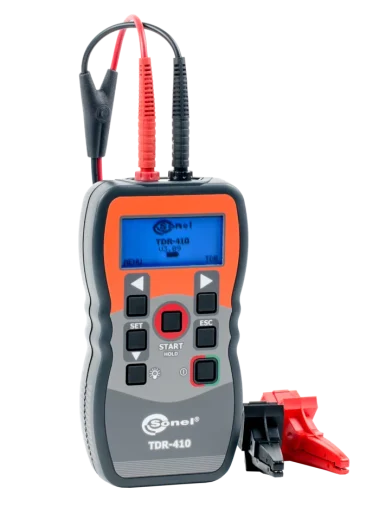

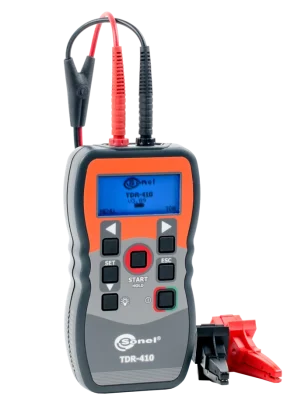

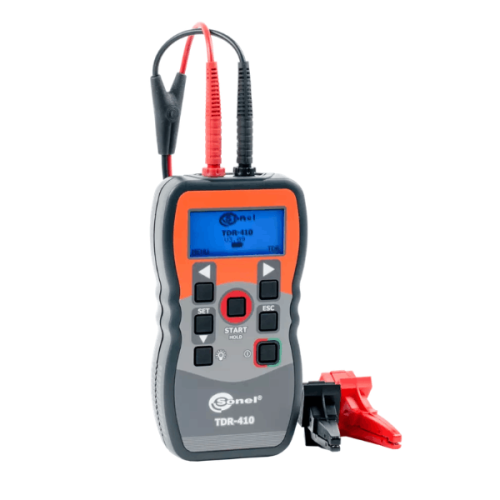

Sonel TDR-410 Reflektometri
Hinta alkaen 1331,66€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy tilattavan määrän ja toimitussisällön mukaan.
- Mittausalueet 7 m – 4 km kaapelivikojen paikantamiseen
- Vikakohdan paikannus katkoksiin, oikosulkuihin, kosteuden aiheuttamiin vaurioihin ja impedanssimuutoksiin
- Automaattinen vikapaikannus ja manuaalinen mittausalueen valinta
- Graafinen taustavalaistu näyttö, jossa vikakohta näkyy reflektogrammina
- IP54-suojattu, kevyt ja kenttäkäyttöön sopiva rakenne
Sonel TDR-410 on reflektometri kaapelien vikapaikannukseen ja kaapelin pituuden mittaamiseen. Laite soveltuu metallijohtoisten kaapelien, kuten sähkökaapelien, tietoliikennekaapelien, koaksiaalikaapelien ja infrastruktuurikaapelien tarkastukseen.
TDR-410 näyttää kaapelissa olevan vian tai kaapelin pään etäisyyden reflektogrammina. Laite auttaa tunnistamaan esimerkiksi katkokset, oikosulut, kosteuden aiheuttamat muutokset ja muut kaapelin impedanssipoikkeamat. Mittausalue ulottuu 4 km asti, ja etenemisnopeuden sekä kaapelin impedanssin säätö mahdollistavat laitteen käytön eri kaapelityypeille.
Sonel TDR-410 reflektometrillä on 24 kuukauden takuu.
Sonel TDR-410
Lisätiedot
– Mittausalueet: 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km ja 4 km
– Mittausalueet jalkoina: 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000 ja 14000 ft
– Tarkkuus: 1 % valitusta mittausalueesta
– Resoluutio: noin 1 % mittausalueesta
– Minimi kaapelin pituus: 4 m
– Etenemisnopeuden säätö: 1–99 %
– Etenemisnopeuden säätö: 1–148 m/µs
– Lähtöimpulssi: 5 Vp-p avoimessa piirissä
– Lähtöimpedanssi: 25 Ω, 50 Ω, 75 Ω ja 100 Ω
– Impulssin leveys: 3 ns – 3 µs mittausalueesta riippuen
– Skannaustapa: 2 skannausta/s tai yksittäinen skannaus
– Akustinen signaali: 810–1100 Hz
Näyttö ja käyttö
– Graafinen taustavalaistu näyttö
– Näytön resoluutio: 128 × 64 px
– Automaattinen vikapaikannus
– Manuaalinen mittausalueen valinta
– Manuaalinen herkkyyden säätö

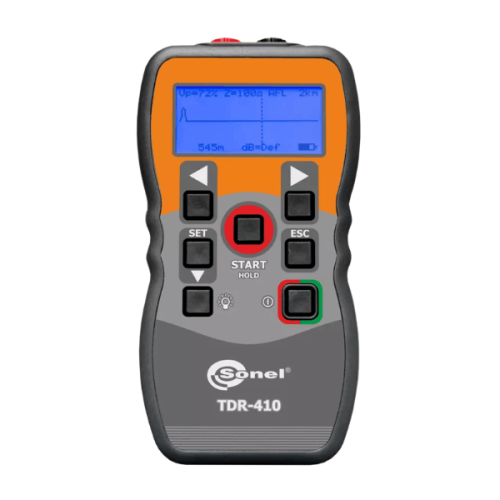

– Reflektogrammin näyttö kaapelivian tulkintaan
– Automaattinen virrankatkaisu: 1, 2, 3 tai 5 min / pois käytöstä
Virtalähde ja käyttöaika
– Virtalähde: 4 × 1,5 V AA-alkaliparisto
– Käyttöaika täydellä paristolla: jopa 30 h jatkuvaa skannausta
Suojaus ja käyttöolosuhteet
– Ylijännitesuojaus: 400 V DC / 250 V AC
– Suojausluokka: IP54
– Käyttölämpötila: -10…+50 °C
– Varastointilämpötila: -20…+70 °C
– EMC-standardi: EN 61326-1
– Tuotetyyppi: reflektometri / kaapelivikojen paikannin
– Käyttökohde: metallijohtoiset kaapelit
– Soveltuvat kaapelit: sähkökaapelit, tietoliikennekaapelit, koaksiaalikaapelit ja infrastruktuurikaapelit
– Paikannettavat viat: katkokset, oikosulut, kosteuden aiheuttamat vauriot ja impedanssimuutokset
– Mittausalue: jopa 4 km
– Mittaustarkkuus: 1 % valitusta mittausalueesta
– Lähtöimpedanssit: 25 Ω, 50 Ω, 75 Ω ja 100 Ω
– Näyttö: 128 × 64 px graafinen LCD
– Suojausluokka: IP54
– Ylijännitesuojaus: 400 V DC / 250 V AC
– Sonel TDR-410 reflektometri
– 0,6 m kaksijohdinmittausjohto TDR-mittauksiin
– Punainen hauenleuka 1 kV / 20 A
– Musta hauenleuka 1 kV / 20 A
– 4 × AA 1,5 V alkaliparisto
– M-13-kuljetuskotelo
– Tarkastustodistus
