Sonel TDR-420 Reflektometri
Hinta alkaen 1495,00€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy tilattavan määrän ja toimitussisällön mukaan.
- Mittausalueet 7 m – 6 km kaapelivikojen paikantamiseen
- Vikakohdan paikannus katkoksiin, oikosulkuihin, kosteuden aiheuttamiin vaurioihin ja impedanssimuutoksiin
- Kaksi kursoria kahden vikakohdan tai vikojen välisen etäisyyden määrittämiseen
- Värillinen 3,5” LCD TFT -näyttö, 320 × 240 px resoluutio
- IP67-suojattu kenttäkäyttöön soveltuva rakenne

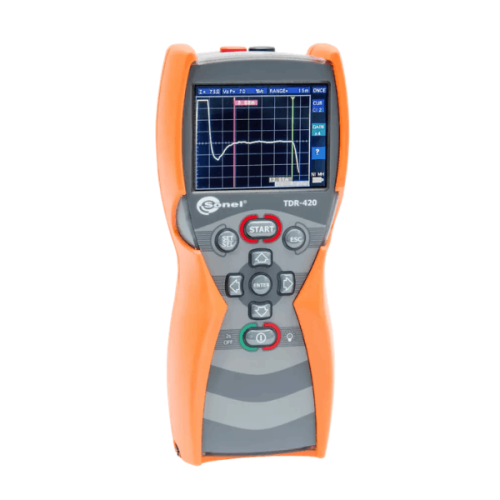

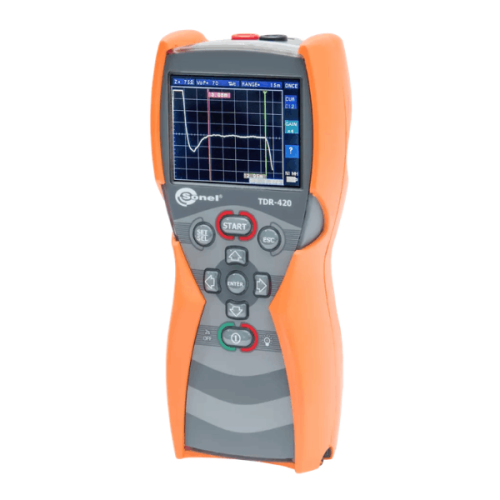

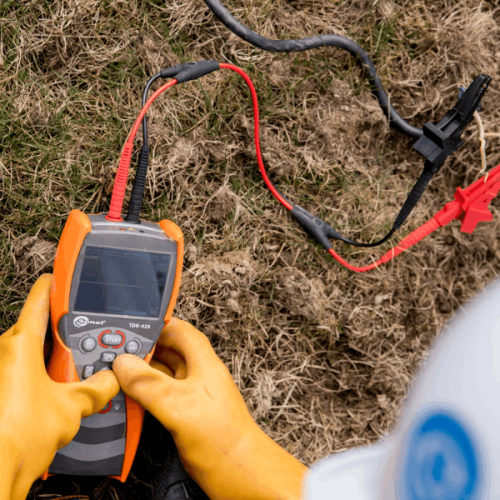

Sonel TDR-420 on reflektometri metallijohtoisten kaapelien vikapaikannukseen ja kaapelin pituuden mittaamiseen. Laite soveltuu sähkökaapelien, tietoliikennekaapelien, koaksiaalikaapelien ja infrastruktuurikaapelien tarkastukseen, kun vikakohta tai kaapelin pää pitää paikantaa ilman kaapelin avaamista.
TDR-420 näyttää vikakohdan reflektogrammina ja auttaa tunnistamaan esimerkiksi katkokset, oikosulut, kosteuden aiheuttamat muutokset ja muut impedanssipoikkeamat. Kaksi kursoria helpottavat kahden vikakohdan tai vikojen välisen etäisyyden määrittämistä. 7 m – 6 km mittausalue, 1 % tarkkuus, säädettävä etenemisnopeus ja impedanssivalinta tekevät laitteesta selvästi TDR-410-mallia laajemman vaihtoehdon.
Sonel TDR-420 reflektometrillä on 24 kuukauden takuu.
Sonel TDR-420
Lisätiedot
– Mittausalueet: 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km ja 6 km
– Mittausalueet jalkoina: 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000 ja 20000 ft
– Tarkkuus: 1 % valitusta mittausalueesta
– Resoluutio: noin 1 % mittausalueesta
– Minimi kaapelin pituus: 4 m
– Kuollut alue: 0,6 m
– Etenemisnopeuden säätö: 10–99 %
– Etenemisnopeuden säätö: 15–148,5 m/µs
– Lähtöimpulssi: 5 Vp-p avoimessa piirissä
– Lähtöimpedanssi: 25 Ω, 50 Ω, 75 Ω, 100 Ω, 125 Ω ja 200 Ω
– Impulssin leveys: 3 ns – 3 µs mittausalueesta riippuen
– Skannaustapa: jopa 3 skannausta/s tai yksittäinen skannaus
– Akustinen signaali: 810–1100 Hz
Näyttö ja käyttö
– Värillinen LCD TFT -näyttö
– Näytön koko: 3,5”
– Näytön resoluutio: 320 × 240 px
– Graafinen reflektogrammin näyttö
– Kaksi erillistä kursoria vikakohtien ja etäisyyksien määrittämiseen
– Integroitu ohjetoiminto reflektogrammin tulkintaan
– Automaattinen vikapaikannus
– Manuaalinen mittausalueen valinta
– Manuaalinen etenemisnopeuden ja impedanssin säätö
– Automaattinen virrankatkaisu: 1, 5, 10 tai 15 min / pois käytöstä
Virtalähde ja käyttöaika
– Virtalähde: 4 × 1,5 V AA-alkaliparisto
– Virtalähde: 4 × AA NiMH-akku
– Käyttöaika täydellä paristolla: jopa 8 h jatkuvaa skannausta
Suojaus ja käyttöolosuhteet
– Ylijännitesuojaus: 400 V DC / 250 V AC
– Suojausluokka: IP67
– Käyttölämpötila: -20…+70 °C
– Varastointilämpötila: -30…+80 °C
– EMC-standardi: EN 61326-1
– Tuotetyyppi: reflektometri / kaapelivikojen paikannin
– Käyttökohde: metallijohtoiset kaapelit
– Soveltuvat kaapelit: sähkökaapelit, tietoliikennekaapelit, koaksiaalikaapelit ja infrastruktuurikaapelit
– Paikannettavat viat: katkokset, oikosulut, kosteuden aiheuttamat vauriot ja impedanssimuutokset
– Mittausalue: jopa 6 km
– Mittaustarkkuus: 1 % valitusta mittausalueesta
– Lähtöimpedanssit: 25 Ω, 50 Ω, 75 Ω, 100 Ω, 125 Ω ja 200 Ω
– Näyttö: 3,5” LCD TFT, 320 × 240 px
– Suojausluokka: IP67
– Ylijännitesuojaus: 400 V DC / 250 V AC

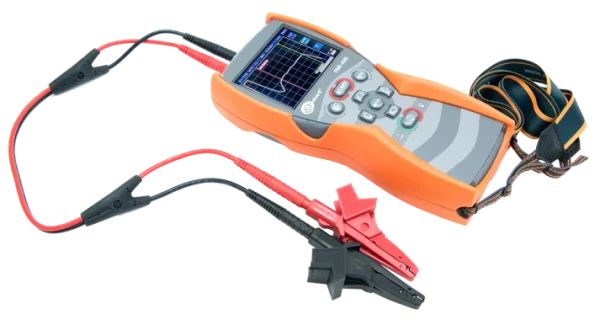

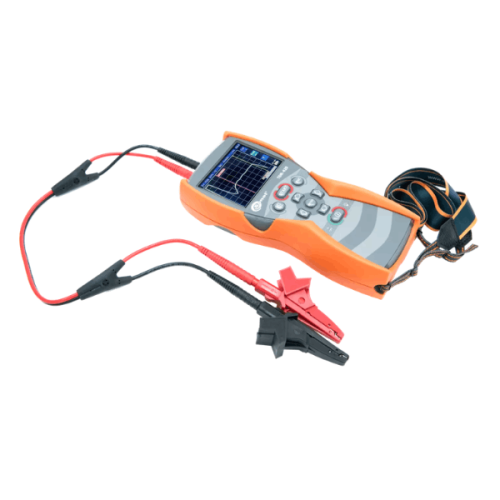

– Sonel TDR-420 reflektometri
– 0,6 m kaksijohdinmittausjohto TDR-mittauksiin
– Punainen hauenleuka 1 kV / 20 A
– Musta hauenleuka 1 kV / 20 A
– 4 × AA 1,5 V alkaliparisto
– M-6-kuljetuskotelo
– M-1-ripustushihnat
– Tarkastustodistus
Saatavilla olevat esitteet:
Jos sinulla on kysymyksiä liittyen tuotteeseen, älä epäröi ottaa meihin yhteyttä.
Vastaamme mielellämme kaikkiin kysymyksiin!
