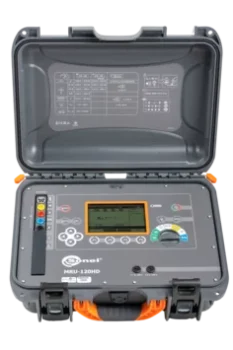

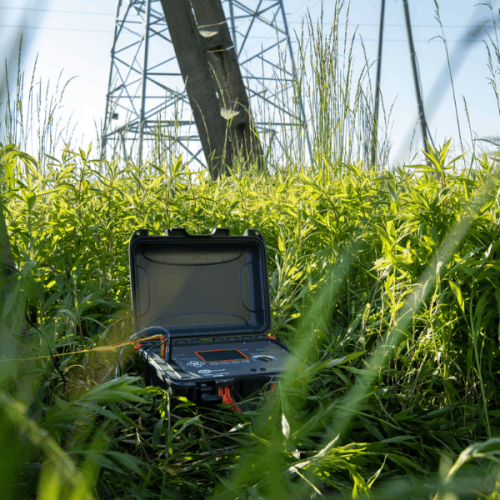

Sonel MRU-120HD maadoitus- ja maaperän resistiivisyysmittari on kestävä ja toiminnallinen laite, joka on suunniteltu erityisesti haastaviin työolosuhteisiin. Se ei pelkää pölyä tai mutaa ja toimii erinomaisesti jopa alueilla, joissa roiskeiden riski on kohonnut. MRU-120 HD tuottaa yli 200 mA mittausvirran, mikä mahdollistaa tehokkaan mittauksen energianjakelukohteiden, kuten muuntamoiden ja voimalaitosten, maadoituksille.

Sonel MRU-120HD-mittarilla on mahdollista suorittaa maadoitusvastuksen mittauksia 3-piikkisellä ja 4-johtimisella menetelmällä. Laite mahdollistaa myös mittaukset käyttämällä lisäpidikkeitä (moninkertainen maadoitus – ilman, että valvontaliitoksia tarvitsee irrottaa) sekä mittaukset kahden pidikkeen menetelmällä. Joissakin tapauksissa mittaus voidaan tehdä ilman maahan ajettavia apusondeja. Sonel MRU-120HD on erityisesti suunniteltu maadoitusmittauksiin sähköteollisuudessa. Mittausalue (mittaukset EN 61557 standardin mukaisesti) 0,30 Ω lähtien.

Laitteen muita käytännöllisiä toimintoja ovat maaperän resistiivisyyden mittaus sekä suoja- ja tasausjohtimien jatkuvuuden mittaus.

Kuljetus ja turvallisuus

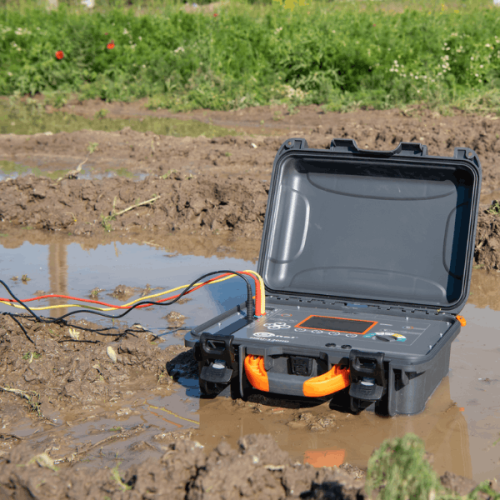

Ei ole väliä, otatko mittauksia keskellä mutaa tai työskenteletkö hiekkapilvien ympäröimänä. MRU-120HD-mittari on valmis eikä tuota pettymystä. IP67-suojaus, kun kansi on suljettu, takaa pölytiiviyden ja estää veden pääsyn laitteeseen – vaikka kotelo olisi hetkellisesti veden alla! Mittauksen aikana tiiviys on edelleen korkea (IP54), mikä suojaa pölyltä ja vesiroiskeilta kaikista suunnista.

Ominaisuudet

Laitteessa saatavilla olevat mittausmenetelmät mahdollistavat työ- ja suojamaadoituksen kattavan valvonnan. Testikaapeleiden kalibrointitoiminto eliminoi niiden resistanssin vaikutuksen mittaustulokseen. Tämä on kuitenkin vasta alkua.

• Neljän johtimen menetelmä mahdollistaa erittäin tarkan pienten resistanssiarvojen mittauksen – se eliminoi testijohtojen vastuksen vaikutuksen mittaustulokseen.

• Suojajohtimien ja potentiaalintasauksen jatkuvuuden mittaus yli 200 mA virralla täyttää EN 61557-4 -standardin vaatimukset.

• Ennen mittauksen suorittamista laite tarkistaa, onko mitattavassa kohteessa liiallista häiriöjännitettä, mikä voi viitata lisäongelmiin.

Muisti ja tulokset

Mittauksen tulokset voidaan tallentaa laitteen muistiin. Muisti on jaettu 10 pankkiin, joissa kussakin on 99 solua, ja jokainen solua vastaa yhtä mittausta. Nämä tulokset voidaan helposti siirtää Sonel Reader -ohjelmistoon arkistointia, analysointia ja tutkimusta varten.

-MRU-120 HD mittalaite

-Mittajohdot

-Virtajohto

-USB kaapeli

-Maadoituspuristin x2

-Maadoitussauva x4

-Laukku

Luokitukset

CAT IV 300 V

IP54 / IP67

Mittausmenetelmät

– 3-piikkinen ja 4-johtiminen menetelmä – maadoitusjärjestelmien mittaus apusondeilla

– 3-piikkinen menetelmä pidikkeen kanssa – maadoitusjärjestelmien mittaus monilla maadoituselektrodeilla

– Kahden pidikkeen menetelmä – maadoitusjärjestelmän mittaus, kun apusondeja ei voida käyttää

– Maaperän resistiivisyys – Wennerin menetelmä

– Maadoitus- ja tasausjohtimien vastuksen mittaus virralla ≥200 mA automaattisen nollaustoiminnon kanssa – täyttää EN 61557-4 -vaatimukset

Ominaisuudet

– Erinomainen kestävyys ankaria ympäristöolosuhteita vastaan – salkkukotelo suojaa pölyltä ja vedeltä sekä iskuilta

– Apuelektrodien RS ja RH vastuksen mittaus

– Häiriöjännitteen mittaus

– Mittaus sähköverkkojen aiheuttaman häiriöjännitteen läsnä ollessa (50 Hz tai 60 Hz taajuudella)

– Mittausjännitteen valinta (25 V ja 50 V)

– Maaperän resistiivisyyden automaattinen laskenta ohmimetreinä (Ωm) ja ohmijalkoina (Ωft)

– 990 mittaustuloksen muisti (10 pankkia, joissa kussakin 99 solua)

– Pidikkeen kalibrointi

– Reaaliaikakello (RTC)

– Datan siirto tietokoneelle

– Pariston varaustason ilmaisin
