Tuotetta on saatavilla kolmella eri varustetasolla. Kysy meiltä lisää.

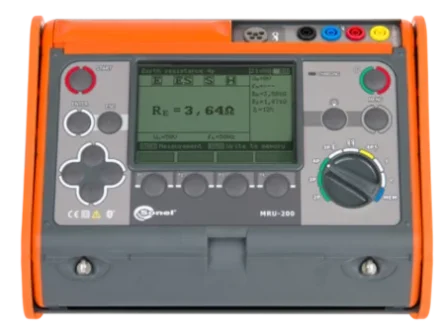

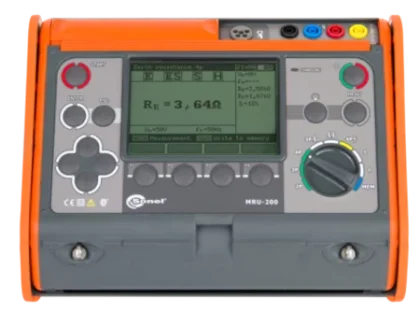

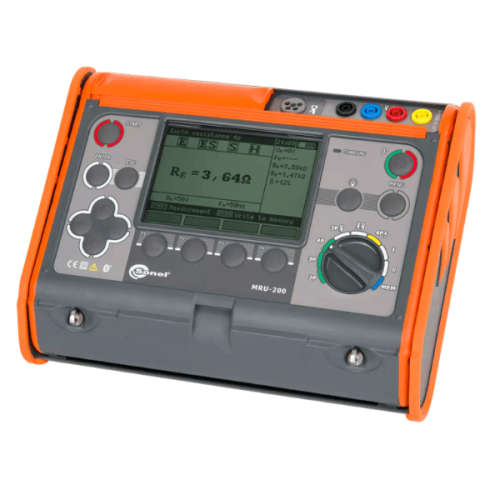

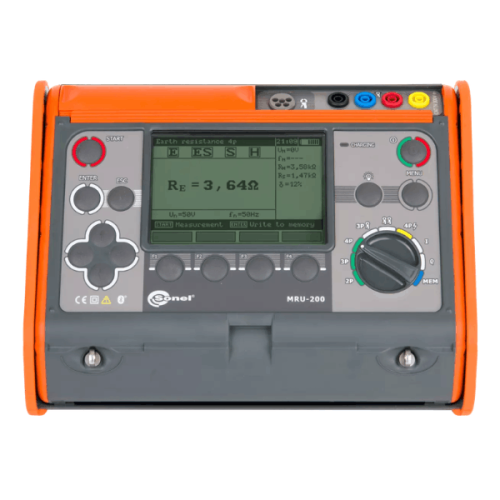

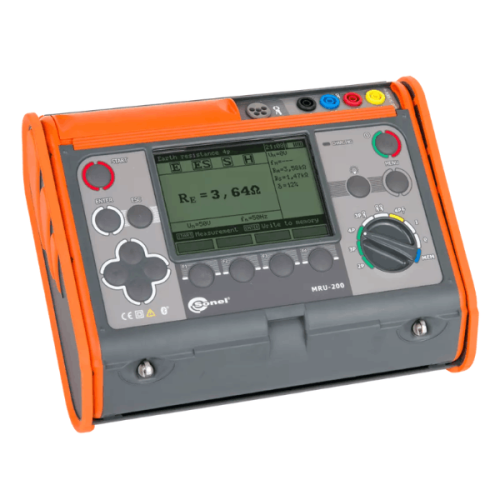

Sonel MRU-200 on maadoituksen ja maaperän resistiivisyyden mittaukseen tarkoitettu mittari, joka mahdollistaa näiden mittausten tekemisen useilla eri menetelmillä.

Tämä malli erottuu muista vastaavista mittareista erityisesti siinä, että se tukee kaikkia tunnettuja maadoitusvastuksen mittausmenetelmiä. Mittaus voidaan suorittaa teknisellä 3-pistemenetelmällä ja 4-johdinmenetelmällä, myös lisäpuristimien (monipistemittaus) avulla, sekä kahden puristimen menetelmällä ja impulssimenetelmällä (maadoitusimpedanssin mittaus).

Kahden koettimen menetelmän käyttö mahdollistaa mittaukset ilman lisäantureita, joita tarvitsisi upottaa maahan. Impulssimenetelmää käytetään muun muassa salamasuojausmaadoituksen diagnosointiin ja laajoissa, useisiin pisteisiin yhdistetyissä maadoitusmittauksissa (myös maanalaisissa). Tämän menetelmän etuna on, ettei piiriä tarvitse muokata. Impulssimenetelmä mahdollistaa mittaukset standardin EN 62305 mukaisesti, mikä on tärkeää maadoitusimpedanssin mittauksessa.

MRU-200 -mittarin edistykselliset ominaisuudet eivät kuitenkaan lopu tähän. Laitteessa on lisäksi maaperän resistiivisyyden, suojajohtimien ja potentiaalintasauksen jatkuvuuden mittaus sekä, puristimien avulla, myös vuotovirtojen tai vikavirtojen mittaus.

Monien toimintojen ja mittausmahdollisuuksien lisäksi MRU-200 -mittari ansaitsee kiitosta myös erittäin tarkasta mittaustulosten saannista. Mittaukset standardin EN 61557 mukaisesti – alkaa niinkin pienestä arvosta kuin 0,30 Ω.

Käyttö

MRU-200 ja MRU-200-GPS mittarit on suunniteltu vaativimpiin työolosuhteisiin. Ne tuottavat yli 200 mA mittausvirran, joka mahdollistaa tehokkaat mittaukset energia-alan kohteiden, kuten muuntamoiden ja voimaloiden maadoituksissa.

Puristinmenetelmien ansiosta valvontaliitäntöjä ei tarvitse irrottaa, mikä voi olla vaivalloinen operaatio. Tämä on hyödyllistä, kun työskennellään ulkokohteissa, joissa liitoselementit ovat usein ruostuneet tai muuten menneet huonoon kuntoon. Graafinen käyttöliittymä tarjoaa selkeät näytöt ja yksiselitteiset viestit, mikä tekee käytöstä nopeaa ja vaivatonta.

Impulssimenetelmä

MRU-200 ja MRU-200-GPS mittareita voidaan käyttää salamasuojausjärjestelmien maadoitusten testaamiseen, koska ne kykenevät simuloimaan olosuhteita, jotka syntyvät salamaniskun aikana – ne tuottavat virtoja, joissa on standardoitu nousuaika ja puolihuipun saavuttamisaika. Saatavilla olevia impulssikäyriä ovat 4/10 μs, 8/20 μs ja 10/350 μs.

Yhteensopiva ERP-1-adapterin kanssa

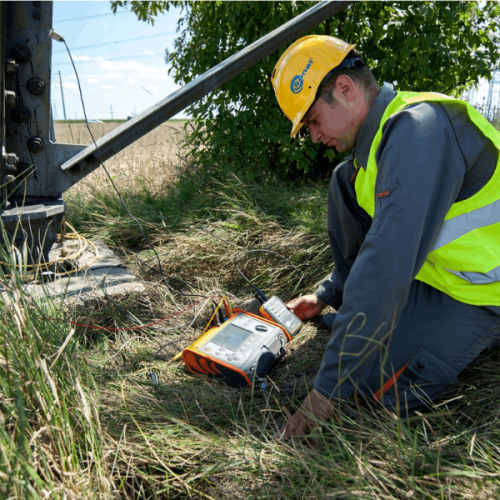

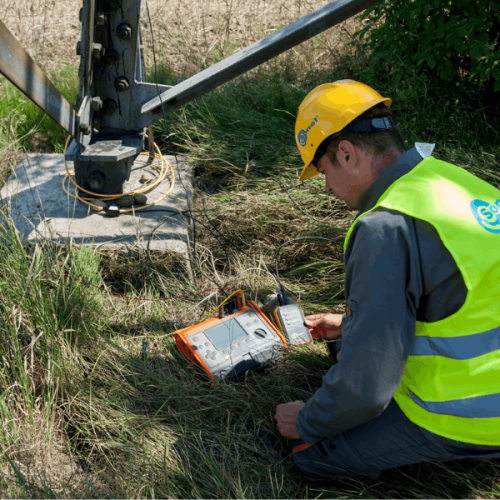

ERP-1-adapteri mahdollistaa maadoitusjärjestelmien testaamisen joustavilla puristimilla. Tämä on erityisen hyödyllistä esimerkiksi ristikkopylväiden kohdalla – linjaa ei tarvitse katkaista eikä ohjausliittimiä irrottaa. Oman algoritminsa ansiosta käyttäjä voi tarkistaa virran suunnan yksittäisissä mittauksissa ja helpottaa vikojen, kuten ruostuneen teräsnauhan, havaitsemista.

Muisti ja tulokset

Tulokset voidaan tallentaa laitteen muistiin. Muisti on jaettu 10 pankkiin, joissa kussakin on 99 solua, ja jokainen vastaa yhtä mittausta. Nämä tulokset voidaan helposti siirtää Sonel Reader -ohjelmistoon arkistointia tai jatkoanalyysia ja tutkimuksia varten.

Bluetooth-langatonta liitäntää voidaan käyttää mittaustulosten siirtämiseen tietokoneelle tai mobiililaitteelle, jossa on Sonel MRU Mobile -sovellus. Tämä mahdollistaa datan arkistoinnin lisäksi tulosten välittämisen suoraan mittauspaikalta sähköpostin kautta.

-MRU-200 mittalaite

-Mittajohdot

-Virta-/latausjohto

-Akku

-USB kaapeli

-Maadoituspuristin

-Maadoitussauva x4

-Laukku

Luokitukset

CAT IV 300 V

CAT III 600 V

IP54

Mittausmenetelmät

– Impulssimenetelmä – salamasuojausjärjestelmien mittaus mittausimpulssirampilla 4/10 μs, 8/20 μs, 10/350 μs

– 3-pistemenetelmä ja 4-johdinmenetelmä – maadoitusjärjestelmien mittaus apukoettimilla

– 3-pistemenetelmä puristimen kanssa – maadoitusjärjestelmien mittaus useilla maadoituselektrodeilla

– Kahden puristimen menetelmä – maadoitusjärjestelmän mittaus, kun apukoettimia ei voida käyttää

– Maaperän resistiivisyys – Wennerin menetelmä

– Maadoitusyhteyden ja potentiaalintasauksen vastuksen mittaus, jossa käytetään ≥200 mA virtaa ja automaattinen nollaus – täyttää EN 61557-4 -standardin vaatimukset

– Vuotovirran mittaus

Ominaisuudet

– Apuelektrodien RS ja RH vastuksen mittaus

– Häiriöjännityksen mittaus

– Häiriötaajuuden mittaus

– Mittaus häiriöjännityksen ollessa läsnä, jonka voimansiirtoverkot generoivat taajuuksilla 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz

– Mittausjännityksen maksimivalinta (25 V ja 50 V)

– Maaperän resistiivisyyden automaattinen laskenta ohmimetreinä (Ωm) ja ohmijalkoina (Ωft)

– 990 mittaustuloksen muisti (10 pankkia, joissa kussakin 99 solua)

– Käytetyn puristimen kalibrointi

– Reaaliaikakello (RTC)

– Tietojen siirto tietokoneeseen ja mobiililaitteisiin

– Akun varaustilan näyttö
