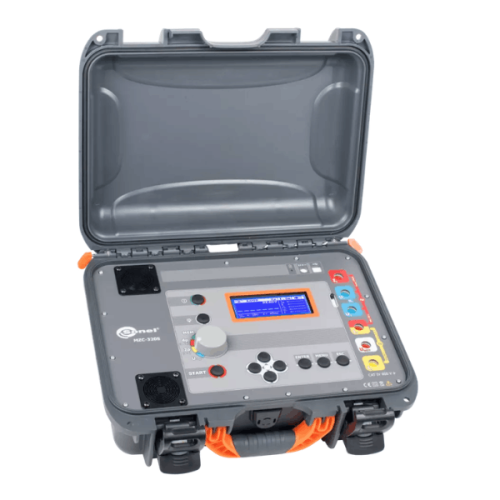

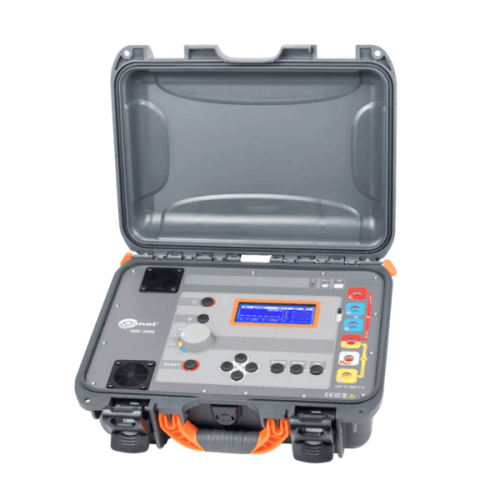

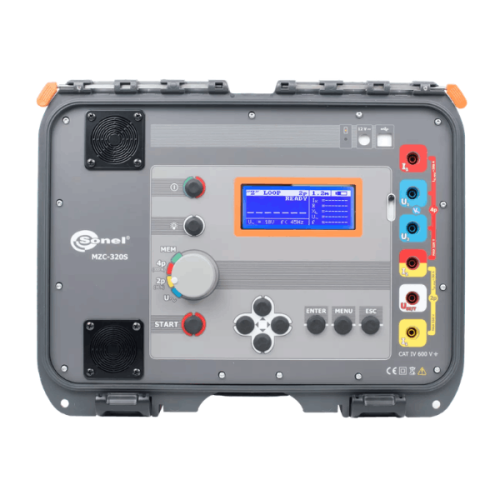

Sonel MZC-320S Korkeavirta-oikosulkuvirtatesteri

Sonel MZC-320S Korkeavirta-oikosulkuvirta-testeri

Hinta alkaen 2536,66€

Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!

Lopullinen hinta määräytyy tilattavan määrän ja toimitussisällön mukaan.

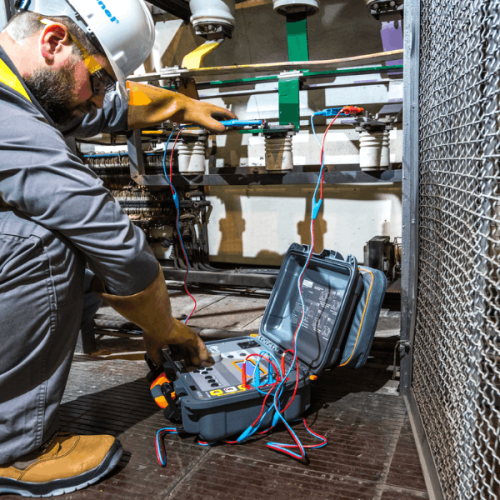

Sonel MZC-320S on korkeavirta-oikosulkuvirtatesteri erittäin pienten vikasilmukkaimpedanssien mittaukseen. Laitetta käytetään erityisesti jakeluverkoissa, teollisuuslaitoksissa, muuntamoissa ja kohteissa, joissa oikosulkuvirrat ovat suuria ja tavallisen asennustesterin mittausalue tai resoluutio ei riitä.

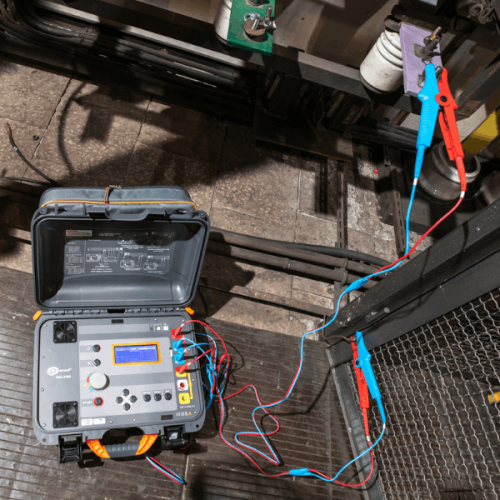

MZC-320S mittaa vikasilmukkaimpedanssia 4-johtimisella menetelmällä jopa 300 A testivirralla. Laite laskee oikosulkuvirran, mittaa RS- ja XS-komponentit sekä tukee mittaustulosten tallennusta ja siirtoa USB:n, Bluetoothin ja Wi-Fi-yhteyden kautta.

Sonel MZC-320S korkeavirta-oikosulkuvirtatesterillä on 36 kuukauden takuu.

Sonel MZC-320S
Lisätiedot

Mittaustiedot

Vikasilmukkaimpedanssi

– 4-johtiminen korkeavirtamittaus: 7,2 mΩ–1999 mΩ

– Näyttöalue 4-johtimisessa mittauksessa: 0,0 mΩ–1999 mΩ

– Resoluutio 4-johtimisessa mittauksessa: alkaen 0,1 mΩ

– Tarkkuus 4-johtimisessa mittauksessa: ±(2 % mittausarvosta + 2 mΩ)

– Testivirta 4-johtimisessa mittauksessa: 130 A / 230 V, enintään 300 A / 500 V

2-johtiminen mittaus

– Vikasilmukkaimpedanssin mittaus 2-johtimisella menetelmällä: 0,13–199,9 Ω

– Näyttöalue 2-johtimisessa mittauksessa: 0,00–199,9 Ω

– Resoluutio 2-johtimisessa mittauksessa: alkaen 0,01 Ω

– Tarkkuus 2-johtimisessa mittauksessa: alkaen ±(2 % mittausarvosta + 3 numeroa)

– Testivirta 2-johtimisessa mittauksessa: 24 A / 230 V, enintään 27 A / 500 V

Oikosulkuvirta

– Oikosulkuvirran laskenta 4-johtimisessa mittauksessa: 57,5 A–69,4 kA EN 61557 mukaan

– Oikosulkuvirran näyttöalue 4-johtimisessa mittauksessa: 115 A–500 kA

– Oikosulkuvirran laskenta 2-johtimisessa mittauksessa: 2,00 A–3,21 kA EN 61557 mukaan

– Oikosulkuvirran näyttöalue 2-johtimisessa mittauksessa: 1,150 A–40,0 kA

Jännite ja taajuus

– AC-jännitteen mittausalue: 0–550 V

– Jännitteen resoluutio: 1 V

– Jännitteen tarkkuus: ±(2 % mittausarvosta + 2 numeroa)

– Taajuuden mittausalue: 45,0–65,0 Hz

– Taajuuden resoluutio: 0,1 Hz

– Taajuuden tarkkuus: ±(0,1 % mittausarvosta + 1 numero)

Kosketusjännite

– Kosketus- ja kosketusiskujännitteen mittaus: 0–100 V

– Kosketusjännitteen resoluutio: 1 V

– Kosketusjännitteen tarkkuus: ±(10 % mittausarvosta + 2 numeroa)

Mittaus- ja analyysitoiminnot

Mittaukset

– Vikasilmukkaimpedanssin mittaus 4-johtimisella korkeavirtamenetelmällä

– Vikasilmukkaimpedanssin mittaus 2-johtimisella menetelmällä

– Oikosulkuvirran laskenta

– Vaihe-vaihe-, vaihe-PE- ja vaihe-N-mittaukset

– RS-resistanssikomponentin mittaus

– XS-reaktanssikomponentin mittaus

– Kosketusjännitteen ja kosketusiskujännitteen mittaus

Verkot ja käyttö

– Nimellisjännitteet: 110/190 V, 115/200 V ja 127/220 V

– Nimellisjännitteet: 220/380 V, 230/400 V ja 240/415 V

– Nimellisjännite: 290/500 V

– Taajuusalue: 45–65 Hz

– 4-johtimisessa mittauksessa mittausjohtoja ei tarvitse kalibroida

– Mittausjohtojen pituus voidaan huomioida 2-johtimisessa mittauksessa

Käyttöolosuhteet ja yleiset tiedot

Turvallisuus ja suojaus

– Mittauskategoria: CAT IV 600 V

– Suojausluokka: IP67

Virtalähde ja tiedonsiirto

– Virtalähde: ladattava akku

– Muisti: 990 mittaustulosta

– Tiedonsiirto: USB ja Bluetooth

– Etäohjaus: Wi-Fi

Käyttö ja rakenne

– Tehokas jäähdytysjärjestelmä toistuvia suurivirtamittauksia varten

– Kenttäkäyttöön tarkoitettu kotelorakenne

– Mitat: 390 × 308 × 172 mm

– Paino: noin 8 kg

Pakkauksen sisältö

– Sonel MZC-320S korkeavirta-oikosulkuvirtatesteri

– Mittausjohto 1,2 m, CAT III 1000 V / CAT IV 600 V, musta

– Mittausjohto 1,2 m, CAT III 1000 V / CAT IV 600 V, keltainen

– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U1 / I1

– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U2 / I2

– 2 × korkeavirta-koetinkärki 1 kV

– Koetinkärki CAT III 1000 V / CAT IV 600 V, musta

– Koetinkärki CAT III 1000 V / CAT IV 600 V, keltainen

– 2 × Kelvin-puristin K-06, 1 kV / 32 A

– 4 × hauenleukapuristin K-03, musta, 1 kV / 32 A

– Virtalähde Z-19

– Verkkokaapeli 230 V

– Kantolaukku L-14

– USB-kaapeli

– Tehdaskalibrointitodistus

Esitteet

Saatavilla olevat esitteet:

Lataa Sonel MZC-320S Tuote-esite (Englanti)

Jos sinulla on kysymyksiä liittyen tuotteeseen, älä epäröi ottaa meihin yhteyttä.

Vastaamme mielellämme kaikkiin kysymyksiin!
