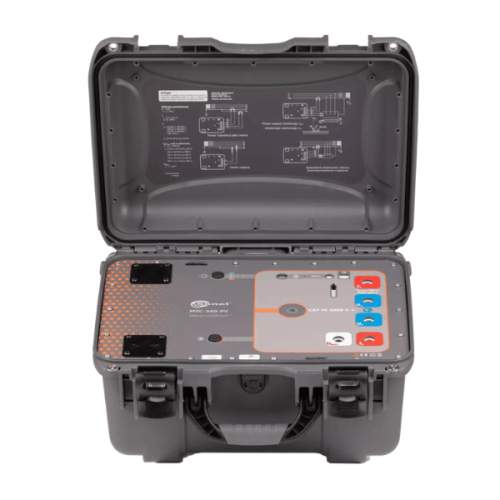

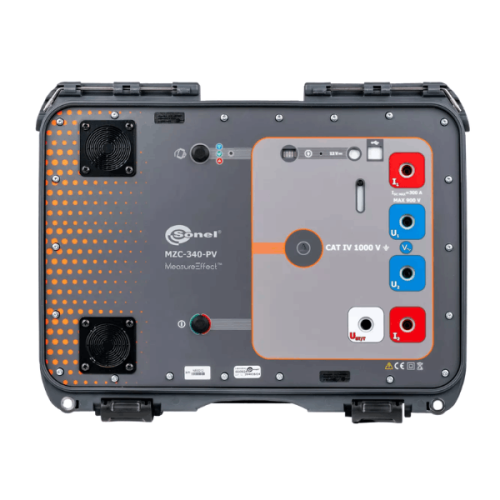

Sonel MZC-340-PV Korkeavirta-oikosulkuvirta-testeri

Hinta alkaen 4936,66€

Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!

Lopullinen hinta määräytyy tilattavan määrän ja toimitussisällön mukaan.

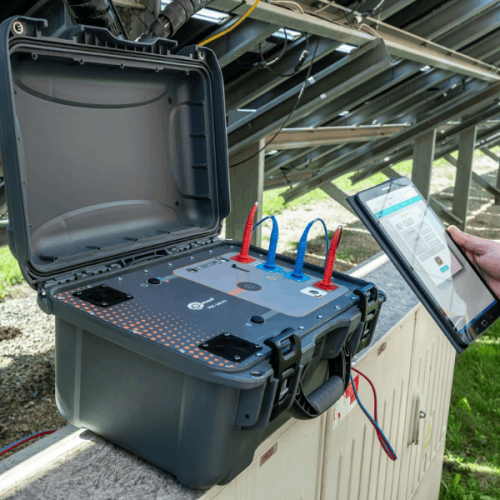

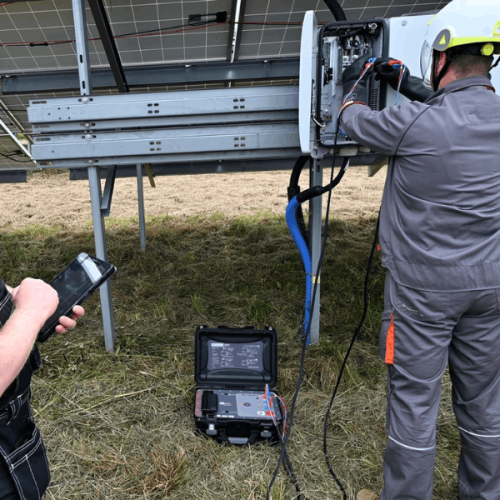

Sonel MZC-340-PV on korkeavirta-oikosulkuvirtatesteri pienjänniteverkkojen ja aurinkosähköpuistojen AC-puolen tarkastuksiin. Laitteella mitataan erittäin pieniä vikasilmukkaimpedansseja ja lasketaan oikosulkuvirta kohteissa, joissa käyttöjännite voi olla jopa 900 V AC.

MZC-340-PV soveltuu erityisesti 400/690 V ja 460/800 V järjestelmiin, joissa tavallisen oikosulkuvirtatesterin mittausalue tai käyttöjännite ei riitä. Mittaus tehdään 4-johtimisella menetelmällä, jolloin mittausjohtoja ei tarvitse kalibroida.

Sonel MZC-340-PV korkeavirta-oikosulkuvirtatesterillä on 36 kuukauden takuu.

Sonel MZC-340-PV Lisätiedot

Mittaustiedot

Vikasilmukkaimpedanssi

– Vikasilmukkaimpedanssin mittausalue: 7,2 mΩ–1999 mΩ

– Näyttöalue: 0,0 mΩ–1999 mΩ

– Resoluutio: alkaen 0,1 mΩ

– Tarkkuus: ±(2 % mittausarvosta + 2 mΩ)

– Mittausmenetelmä: 4-johtiminen korkeavirtamittaus

– Testivirta: 130 A / 230 V

– Suurin testivirta: 305 A / 550 V AC

– Testivirta 900 V AC käyttöjännitteellä: enintään 250 A

Oikosulkuvirta

– Oikosulkuvirran laskenta EN 61557-3 mukaan: 400 A–111,1 kA

– Oikosulkuvirran näyttöalue: 110,0 A–199,9 kA

– Resoluutio: alkaen 0,1 A

– Oikosulkuvirta lasketaan mitatun vikasilmukkaimpedanssin perusteella

Jännite ja taajuus

– AC-jännitteen mittausalue: 0–900 V

– Jännitteen resoluutio: 1 V

– Jännitteen tarkkuus: alkaen ±(2 % mittausarvosta + 2 numeroa)

– Taajuuden mittausalue: 45,0–65,0 Hz

– Taajuuden resoluutio: 0,1 Hz

– Taajuuden tarkkuus: ±(0,1 % mittausarvosta + 1 numero)

Kosketusjännite

– Kosketus- ja kosketusiskujännitteen mittaus: 0–100 V

– Kosketusjännitteen resoluutio: 1 V

– Kosketusjännitteen tarkkuus: ±(10 % mittausarvosta + 2 numeroa)

Mittaus- ja analyysitoiminnot

Mittaukset

– Vikasilmukkaimpedanssin mittaus 4-johtimisella korkeavirtamenetelmällä

– Oikosulkuvirran laskenta

– Vaihe-vaihe-, vaihe-PE- ja vaihe-N-mittaukset

– RS-resistanssikomponentin mittaus

– XS-reaktanssikomponentin mittaus

– Kosketusjännitteen ja kosketusiskujännitteen mittaus

Verkot ja käyttö

– Nimellisjännitteet: 220/380 V, 230/400 V ja 240/415 V

– Nimellisjännitteet: 290/500 V, 400/690 V ja 460/800 V

– Käyttöalue: 200–900 V

– Taajuusalue: 45–65 Hz

– 4-johtimisessa mittauksessa mittausjohtoja ei tarvitse kalibroida

– Mittaus tapahtuu langattomalla ohjauksella

Käyttöolosuhteet ja yleiset tiedot

Turvallisuus ja suojaus

– Mittauskategoria: CAT IV 1000 V

– Suojausluokka suljetulla kannella: IP67

– Suojausluokka avoimella kannella: IP20

– Eristystyyppi: kaksoiseristys

Virtalähde ja tiedonsiirto

– Virtalähde: Li-Ion-akku 7,2 V / 9,8 Ah

– Muisti: 990 mittaustulosta

– Tiedonsiirto: USB ja Wi-Fi

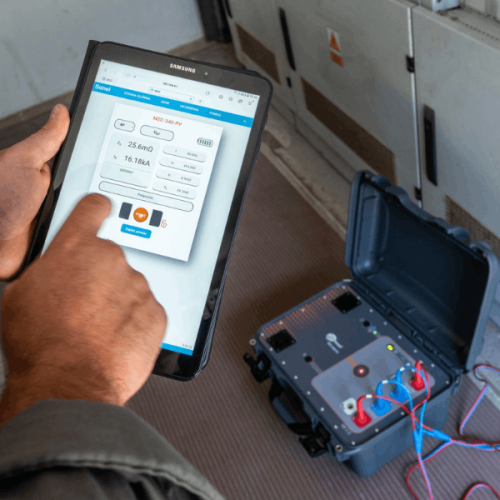

– Etäohjaus: Wi-Fi-yhteydellä selaimen kautta

Käyttöolosuhteet

– Käyttölämpötila: -10–+40 °C

– Varastointilämpötila: -20–+60 °C

– Ilmankosteus: 20–90 %

– Referenssilämpötila: 23 ± 2 °C

– Referenssikosteus: 40–60 %

Mitat ja paino

– Mitat: 429 × 328 × 236 mm

– Paino: noin 9 kg

Pakkauksen sisältö

– Sonel MZC-340-PV korkeavirta-oikosulkuvirtatesteri

– 2-johtiminen mittausjohto 3 m, 10 / 25 A, CAT IV 1000 V, U1 / I1

– 2-johtiminen mittausjohto 3 m, 10 / 25 A, CAT IV 1000 V, U2 / I2

– Mittausjohto 1,8 m, 5 kV, musta

– 2 × korkeavirta-koetinkärki 1 kV, CAT IV 1000 V

– Koetinkärki 11 kV, musta

– 2 × Kelvin-puristin K-07, 1 kV / 32 A, CAT IV 1000 V

– Virtalähde Z-19

– Verkkokaapeli 230 V, IEC C7

– Kantolaukku M-6

– USB-kaapeli

– Tehdaskalibrointitodistus

Esitteet

Saatavilla olevat esitteet:

Lataa Sonel MZC-340-PV Tuote-esite (Englanti)

Jos sinulla on kysymyksiä liittyen tuotteeseen, älä epäröi ottaa meihin yhteyttä.

Vastaamme mielellämme kaikkiin kysymyksiin!
