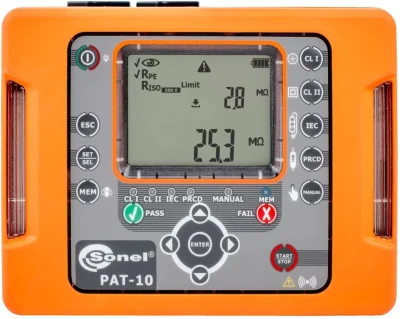

Sonel PAT-10 on edistyksellinen ja monipuolinen sähkölaitteiden turvallisuustesteri, joka mahdollistaa kattavat testit kannettaville sähkölaitteille, jatkojohdoille, hitsauskoneille ja PRCD-laitteille. Laite on suunniteltu vaativaan tarkastuskäyttöön, ja sen automaattiset testisekvenssit nopeuttavat työskentelyä.

– Sähkölaitteiden, jatkojohtojen ja hitsauskoneiden tarkastus

– Mittaa suojajohtimen resistanssin jopa 25 A testivirralla

– Eristysresistanssin mittaus 100 V / 250 V / 500 V / 1000 V

– Vuotovirtamittaus suoralla ja differentiaalimenetelmällä

– Kosketusjännitemittaus suojajohtimen rikkoutuessa

– PRCD:n laukaisuaikamittaus ja vuotovirran mittaus

– IEC-johtojen testaus ja vaihejohtojen tunnistus

– Sisäänrakennettu muisti 10 000 mittaukselle

– Wi-Fi, USB ja langaton tulostinyhteys

– Yhteensopiva Sonel Reader- ja PAT Analysis -ohjelmistojen kanssa

– Toimii verkkovirralla tai sisäänrakennetulla akulla

– IP-luokiteltu rakenne, suojattu pölyltä ja roiskevedeltä

– PAT-10 sähkölaitteiden testeri

– Testikaapelit ja hauenleuat

– PRCD-testikaapeli

– USB-kaapeli tiedonsiirtoon

– Verkkovirtajohto ja laturi

– M-12 kuljetuslaukku

– Tehdaskalibrointitodistus

– Suojajohtimen resistanssin mittaus: 200 mA / 10 A / 25 A, 0,01…19,99 Ω

– Eristysresistanssin mittaus: 100 V / 250 V / 500 V / 1000 V, 0,25…999 MΩ

– Vuotovirtamittaus: 0,01…19,9 mA (suora / differentiaalinen)

– Kosketusjännitemittaus: 0…50 V

– PRCD:n laukaisutestin tuki: Kyllä

– IEC-johtojen testaus: Kyllä

– Mittatulosten tallennus muistiin: 10 000 mittausta

– Wi-Fi ja langaton tulostinyhteys: Kyllä

– Virtalähde:

  – Verkkovirta 220 V / 230 V / 240 V 50/60 Hz

  – Sisäänrakennettu ladattava akku

– Mittauskategoria: CAT II 300 V

– Mitat: 200 x 180 x 77 mm

– Paino: 1,6 kg

– IP-luokitus: IP-luokiteltu pölyä ja roiskevettä vastaan

– Käyttölämpötila: 0°C … +50°C

Testerillä voidaan testata laitteiden suorituskykyä seuraavien standardien mukaisesti:

EN 50699:2021 – Sähkölaitteiden jaksottaiset testaukset

EN 60745-1 – Käsikäyttöiset moottorikäyttöiset sähkötyökalut – Yleiset turvallisuusvaatimukset

EN 61029 – Kannettavien moottorikäyttöisten sähkötyökalujen turvallisuus – Yleiset vaatimukset

EN 60335-1 – Kotitalous- ja vastaavat sähkölaitteet – Turvallisuus – Osa 1: Yleiset vaatimukset

EN 60950 – IT-laitteiden turvallisuus

AS/NZS 3760:2010 – Sähkölaitteiden käyttöön liittyvä turvallisuustarkastus ja testaus

VDE 0404-1 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 1: Yleiset vaatimukset

VDE 0404-2 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 2: Testauslaitteet huollon, muutosten tai jaksottaisten tarkastusten testaamiseen

VDE 0701-0702 – Korjauksen ja muutosten jälkeinen sähkölaitteiden testaus – Säännöllinen tarkastus sähkölaitteille

Mittausten standardit

EN 50678 – Sähkölaitteiden testaus

EN 50699 – Sähkölaitteiden säännöllinen testaus

Raporttitulostuksen standardit

VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260

DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN 62353
