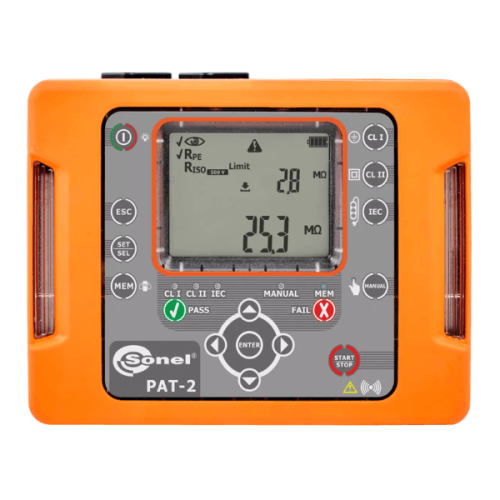

Sonel PAT-2 on kompakti ja helppokäyttöinen kannettava testeri, joka on suunniteltu sähkölaitteiden turvallisuuden tarkistamiseen huolto-, asennus- ja tarkastuskäytössä. Laite mahdollistaa automaattiset mittaukset yhdellä painalluksella, mikä nopeuttaa työskentelyä ja varmistaa luotettavat testitulokset.

– Suorittaa perusmittaukset sähkölaitteille ja jatkojohdoille

– Helppokäyttöinen käyttöliittymä ja LED-ilmaisin testituloksille (PASS / FAIL)

– Suorittaa suojajohtimen resistanssin mittauksen (200 mA)

– Mittaa eristysresistanssin (250 V)

– Mittaa vuotovirrat ja verkkovirran jännitteen

– Testaa PRCD:n laukaisuaika ja IEC-johtojen kunto

– Tulosten tallennus laitteen muistiin

– Yhteensopiva Sonel Reader- ja PAT Analysis -ohjelmistojen kanssa

– Toimii sisäänrakennetulla ladattavalla akulla tai verkkovirralla

– IP-luokiteltu rakenne, suojattu pölyltä ja roiskevedeltä

– PAT-2 sähkölaitteiden testeri

– Testikaapelit ja hauenleuat

– USB-kaapeli tiedonsiirtoon

– Verkkovirtajohto ja laturi

– M-12 kuljetuslaukku

– Tehdaskalibrointitodistus

– Suojajohtimen resistanssin mittaus: 200 mA, 0,01…19,99 Ω

– Eristysresistanssin mittaus: 250 V, 0,25…99,9 MΩ

– Vuotovirtamittaus: 0,01…19,9 mA

– Kosketusjännitemittaus: Ei tuettu

– PRCD:n laukaisutestin tuki: Ei tuettu

– IEC-johtojen testaus: Kyllä

– Mittatulosten tallennus muistiin: Kyllä

– Wi-Fi ja langaton tulostinyhteys: Kyllä

– Virtalähde:

  – Verkkovirta 220 V / 230 V / 240 V 50/60 Hz

  – Sisäänrakennettu ladattava akku

– Mittauskategoria: CAT II 300 V

– Mitat: 200 x 180 x 77 mm

– Paino: 1,4 kg

– IP-luokitus: IP-luokiteltu pölyä ja roiskevettä vastaan

– Käyttölämpötila: 0°C … +50°C

Testerillä voidaan testata laitteiden suorituskykyä seuraavien standardien mukaisesti:

EN 50699:2021 – Sähkölaitteiden jaksottaiset testaukset

EN 60745-1 – Käsikäyttöiset moottorikäyttöiset sähkötyökalut – Yleiset turvallisuusvaatimukset

EN 61029 – Kannettavien moottorikäyttöisten sähkötyökalujen turvallisuus – Yleiset vaatimukset

EN 60335-1 – Kotitalous- ja vastaavat sähkölaitteet – Turvallisuus – Osa 1: Yleiset vaatimukset

EN 60950 – IT-laitteiden turvallisuus

AS/NZS 3760:2010 – Sähkölaitteiden käyttöön liittyvä turvallisuustarkastus ja testaus

VDE 0404-1 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 1: Yleiset vaatimukset

VDE 0404-2 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 2: Testauslaitteet huollon, muutosten tai jaksottaisten tarkastusten testaamiseen

VDE 0701-0702 – Korjauksen ja muutosten jälkeinen sähkölaitteiden testaus – Säännöllinen tarkastus sähkölaitteille

Mittausten standardit

EN 50678 – Sähkölaitteiden testaus

EN 50699 – Sähkölaitteiden säännöllinen testaus

Raporttitulostuksen standardit

VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260

DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN 62353
