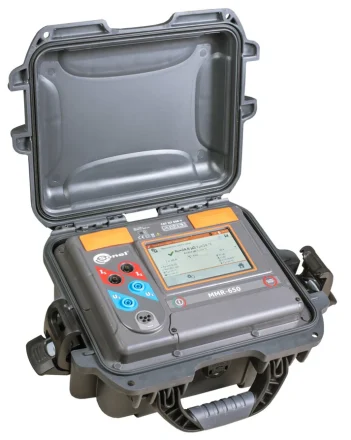

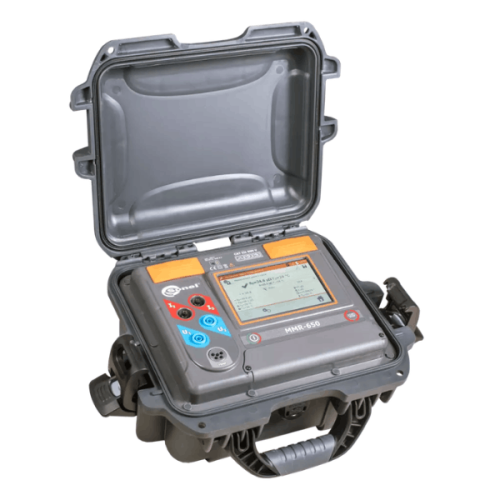

Sonel MMR-650 Mikro-ohmimittari
Hinta alkaen 3908,33€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy toimitussisällön, tilattavan määrän ja mahdollisten lisätarvikkeiden mukaan.
- Resistanssin mittausalue 0-1999,9 Ω, resoluutio pienimmillään 0,1 µΩ
- Testivirta jopa 10 A, tarkkuus ±(0,2 % mitatusta arvosta + 2 numeroa)
- Käämiresistanssin mittaus muuntajille, moottoreille ja induktiivisille kohteille
- Lämpötilakompensaatio, moottorin lämpötilan määritys ja muuntajan sydämen demagnetointi
- IP67-suojattu kotelo sekä USB-, LAN- ja Wi-Fi-tiedonsiirto

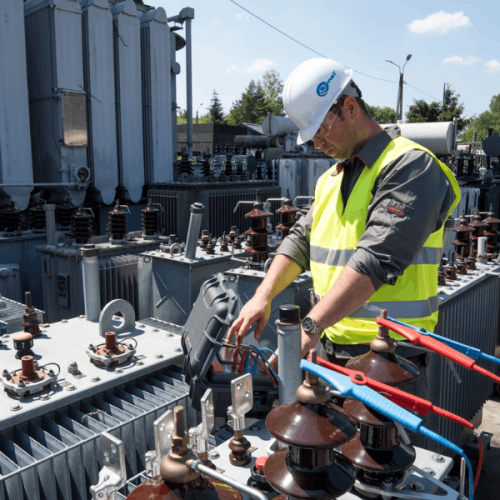

Sonel MMR-650 on käämiresistanssi- ja mikro-ohmimittari erittäin pienten resistanssien mittaukseen muuntajissa, moottoreissa, katkaisijoissa, koskettimissa, maadoitusjohtimissa, potentiaalintasauksissa sekä hitsatuissa, juotetuissa ja ruuvatuissa liitoksissa. Laite soveltuu erityisesti sähköasemien, voimalaitosten, rautatieympäristöjen ja kunnossapidon mittauksiin.
MMR-650 mittaa sekä resistiivisiä että induktiivisia kohteita, myös amorfisydämisiä muuntajia. Lämpötilakompensaatio, moottorin lämpötilan määritys kuormituksessa, demagnetointitoiminto sekä 2D-koodien ja tarratulostuksen tuki tekevät laitteesta paremman valinnan silloin, kun mittaustulokset pitää dokumentoida ja kohteet tunnistaa järjestelmällisesti.
Sonel MMR-650
Lisätiedot
Resistanssi ja testivirta
– 0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A
– 2,000–19,999 mΩ, resoluutio 0,001 mΩ, testivirta 10 A
– 20,00–199,99 mΩ, resoluutio 0,01 mΩ, testivirta 10 A / 1 A
– 200,0–999,9 mΩ, resoluutio 0,1 mΩ, testivirta 1 A / 0,1 A
– 1,0000–1,9999 Ω, resoluutio 0,0001 Ω, testivirta 1 A / 0,1 A
– 2,000–19,999 Ω, resoluutio 0,001 Ω, testivirta 0,1 A
– 20,00–199,99 Ω, resoluutio 0,01 Ω, testivirta 10 mA
– 200,0–1999,9 Ω, resoluutio 0,1 Ω, testivirta 1 mA
Tarkkuus ja mittausehdot
– Resistanssimittauksen tarkkuus: ±(0,2 % mittausarvosta + 2 numeroa)
– Mittausvirran tarkkuus: ±10 %
– Tarkkuus on ilmoitettu kaksisuuntaisella mittausvirralla tehdylle keskiarvomittaukselle
– Yksisuuntaisella mittausvirralla ilmoitettua tarkkuutta ei taata
Häiriönsieto 50 Hz / 60 Hz häiriössä
– Häiriösuhde N ≥ 0,02: ei lisävirhettä
– Häiriösuhde 0,02 > N ≥ 0,004: lisävirhe 1 %
– Häiriösuhde N < 0,004: tarkkuutta ei määritellä ja mittari antaa häiriöilmoituksen
Mittausmenetelmät
– Nelijohdinmittaus
– Erittäin matalien resistanssien mittaus
– Resistiivisten kohteiden mittaus
– Induktiivisten kohteiden mittaus
– Käämiresistanssin mittaus
– Katkaisijoiden ja kontaktien mittaus
– Maadoitusjohtimien ja potentiaalintasauksien mittaus
– Hitsattujen, juotettujen ja pulttiliitosten mittaus
– Kaksisuuntainen mittausvirta keskiarvotuloksella
– Yksisuuntainen mittausvirta nopeampiin mittauksiin
Käämi- ja muuntajamittaukset

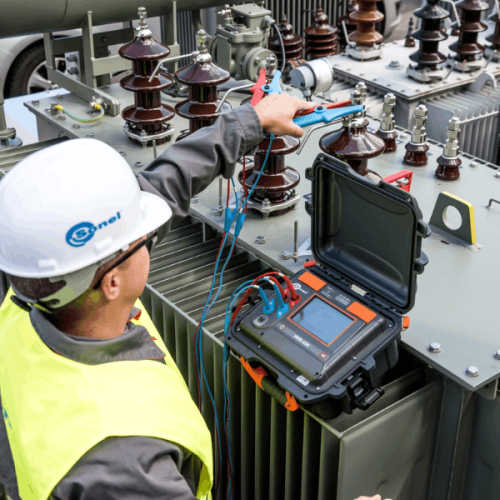

– Muuntajien käämiresistanssin mittaus
– Moottorien käämiresistanssin mittaus
– Amorfisydämisten muuntajien käämiresistanssin mittaus
– Muuntajasydämen demagnetointi
– Automaattinen lämpötilakompensointi lämpötila-anturin avulla
– Moottorin lämpötilan määritys kuormituksen aikana
Mittaustilat
– Automaattinen mittaustila
– Automaattinen mittausalueen valinta
– Mittaus raja-arvoihin perustuvalla tulosten arvioinnilla
– Mittaustulosten tallennus muistipisteisiin
– Mittaustulosten tallennus loggeriin
Mittausaika
– Resistiivisen kohteen mittausaika kaksisuuntaisella virralla: noin 3 s
– Induktiivisen kohteen mittausaika: vähintään noin 5 s, kohteen resistanssista ja induktanssista riippuen
Tiedonhallinta
– Kehittynyt mittaustulosten hallinta
– Asiakas-, kohde-, alakohde- ja mittauspistekohtainen muistirakenne
– Mittauskohteiden hakutoiminto muistista
– Mittaustietojen kopiointi mittarin muistista USB-muistiin
– Mittaustietojen kopiointi USB-muistista mittarin muistiin
– 2D-koodien käyttö mittauskohteiden tunnistamiseen
– Tarrojen tulostus mittauskohteiden tunnistamiseen
– USB-, LAN- ja Wi-Fi-tiedonsiirto
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa
Näyttö ja käyttö

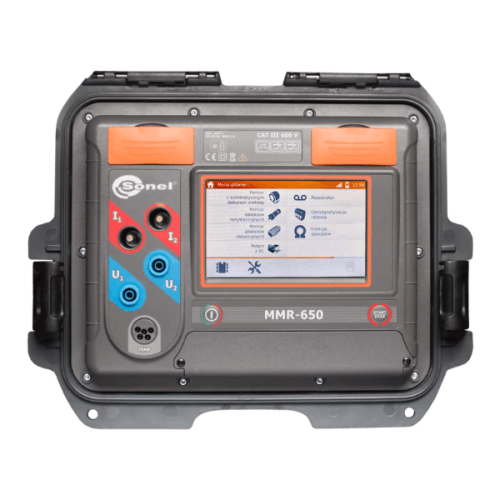

– Näyttö: värillinen TFT-kosketusnäyttö
– Näytön resoluutio: 800 × 480 px
– Käyttöliittymä: graafinen kosketuskäyttöliittymä
– Näytön kirkkaus säädettävissä
– Äänimerkit kytkettävissä päälle tai pois
– Päivämäärä ja kellonaika asetettavissa
– PIN-koodi PC-yhteyttä varten
– Automaattinen virrankatkaisu: 5–45 min tai pois käytöstä
Virtalähde ja lataus
– Virtalähde: Li-Ion-akku 7,2 V
– Laturi: sisäinen
– Laturin syöttö: 90–265 V, 50–60 Hz, 2 A
– Latausaika: noin 3,5 h
– Mittausmäärä yhdellä latauksella: noin 700–800 mittausta 10 A testivirralla käyttöolosuhteista riippuen
Tiedonsiirto
– Tiedonsiirto: USB, LAN ja Wi-Fi
– Mittarin ohjelmisto päivitettävissä
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa
Rakenne
– Kotelo: kenttäkäyttöön tarkoitettu suojakotelo
– Vesitiivis ja pölytiivis rakenne suljetulla kotelolla
Turvallisuus
– Eristystyyppi: kaksoiseristys EN 61010-1 mukaan
– Mittauskategoria: CAT III 600 V EN 61010-2-030 mukaan
– Suojaus ulkoista jännitettä vastaan: enintään 600 V AC / 10 s
– Standardi: EN 61010-1
– Standardi: EN 61010-2-030
– Standardi: EN 61010-031
Suojausluokka
– Suojausluokka suljetulla kotelolla: IP67
– Suojausluokka avoimella kotelolla, akkukäytössä ja tulppien ollessa paikallaan: IP54
– Suojausluokka avoimella kotelolla, verkkokäytössä ja/tai ilman tulppia: IP40
Käyttöolosuhteet
– Käyttölämpötila: -10–+50 °C
– Laturin käyttölämpötila: 0–+45 °C
– Varastointilämpötila: -20–+60 °C
– Ilmankosteus: 20–90 %
– Referenssilämpötila: 23 ± 2 °C
– Referenssikosteus: 40–60 %
– Lämpötilakerroin: ±0,01 % näyttöarvosta / °C ± 0,1 numeroa / °C
Mittausrajoitukset
– Suurin sallittu mittausjohtojen resistanssi 10 A testivirralla: 300 mΩ
– Mittaus estetään tai tarkkuutta ei määritellä, jos häiriötaso on liian suuri
– Mittari varoittaa ulkoisesta jännitteestä mittausliittimissä
Laadunhallinta ja EMC
– Laadunhallinta: ISO 9001
– EMC-vaatimukset: EN 61326-1 ja EN 61326-2-2
– FCC-luokitus: Class A digital device
– Sonel MMR-650 mikro-ohmimittari
– 2-johtiminen mittausjohto 3 m U1/I1
– 2-johtiminen mittausjohto 3 m U2/I2
– Lämpötila-anturi ST-3
– 2 × Kelvin-puristin 1 kV / 32 A
– 2 × Kelvin-puristin 1 kV / 20 A
– Li-Ion-akku
– Virtakaapeli 230 V, IEC C13
– USB-kaapeli
– Hajakytkin L-1
– Ohjelmistotikku USB
– Tehdaskalibrointitodistus
