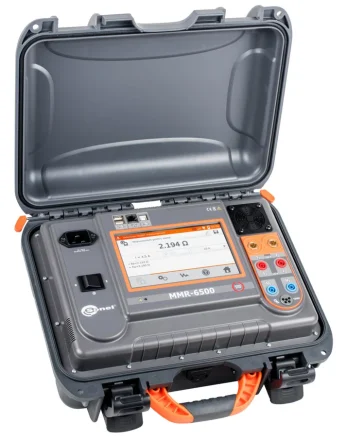

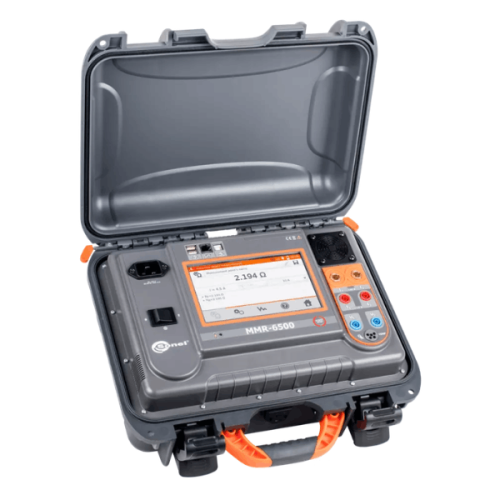

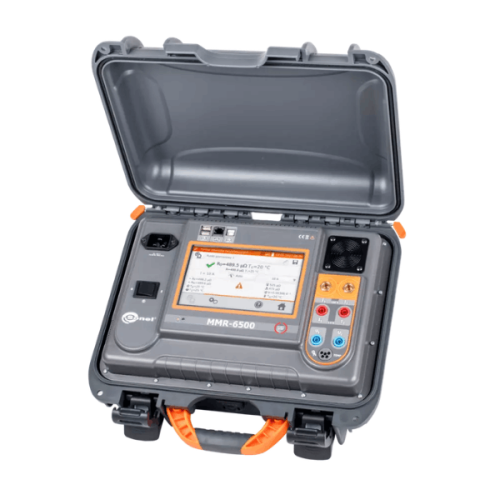

Sonel MMR-6500 Mikro-ohmimittari
Hinta alkaen 5341,66€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy toimitussisällön, tilattavan määrän ja mahdollisten lisätarvikkeiden mukaan.
- Resistiivisten kohteiden mittaus jopa 100 A testivirralla, resoluutio pienimmillään 0,1 µΩ
- Induktiivisten kohteiden mittaus jopa 10 A testivirralla, mittausalue 0-1999,9 Ω
- Soveltuu myös molemmista päistä maadoitettujen kohteiden mittaukseen
- Lämpötilamittaus, automaattinen lämpötilakompensaatio ja suuri häiriönsieto
- IP67-suojaus, 800 × 480 px kosketusnäyttö sekä USB-, LAN- ja Wi-Fi-tiedonsiirto
Sonel MMR-6500 on suurivirtaiseen resistanssimittaukseen tarkoitettu mikro-ohmimittari, jolla voidaan mitata esimerkiksi suurjännitekatkaisijoiden kontakteja, suurvirtaliitoksia, maadoitusliitoksia, kiskoja ja muita matalan resistanssin kohteita. Laite käyttää stabiloitua mittausvirtaa ja soveltuu myös häiriöisiin mittausympäristöihin.
MMR-6500 tukee resistiivisten kohteiden mittausta enintään 100 A testivirralla sekä induktiivisten kohteiden, kuten muuntajien ja moottorien käämien, mittausta enintään 10 A testivirralla. Mittarissa on lämpötilamittaus, automaattinen lämpökompensointi, laajennettu muisti sekä USB-, LAN- ja Wi-Fi-tiedonsiirto.
Sonel MMR-6500
Lisätiedot
Resistiiviset kohteet
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 50 A < I ≤ 100 A, jännite 200 mV
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 50 A < I ≤ 100 A, jännite 200 mV
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 20 A < I ≤ 50 A, jännite 200 mV
– 1,0000–3,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 20 A < I ≤ 50 A, jännite 200 mV
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A < I ≤ 20 A, jännite 160 mV
– 1,0000–7,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A < I ≤ 20 A, jännite 160 mV
– 0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A, jännite 20 mV
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A, jännite 200 mV
– 2,000–19,999 mΩ, resoluutio 0,001 mΩ, testivirta 10 A, jännite 200 mV
– 20,00–199,99 mΩ, resoluutio 0,01 mΩ, testivirta 10 A / 1 A, jännite 2 V / 200 mV
– 200,0–999,9 mΩ, resoluutio 0,1 mΩ, testivirta 1 A / 0,1 A, jännite 2 V / 200 mV
– 1,0000–1,9999 Ω, resoluutio 0,0001 Ω, testivirta 1 A / 0,1 A, jännite 2 V / 200 mV
– 2,000–19,999 Ω, resoluutio 0,001 Ω, testivirta 0,1 A, jännite 2 V
– 20,00–199,99 Ω, resoluutio 0,01 Ω, testivirta 10 mA, jännite 2 V
– 200,0–1999,9 Ω, resoluutio 0,1 Ω, testivirta 1 mA, jännite 2 V
Induktiiviset kohteet
– 0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A
– 2,000–19,999 mΩ, resoluutio 0,001 mΩ, testivirta 10 A
– 20,00–199,99 mΩ, resoluutio 0,01 mΩ, testivirta 10 A / 1 A
– 200,0–999,9 mΩ, resoluutio 0,1 mΩ, testivirta 1 A / 0,1 A
– 1,0000–1,9999 Ω, resoluutio 0,0001 Ω, testivirta 1 A / 0,1 A
– 2,000–19,999 Ω, resoluutio 0,001 Ω, testivirta 0,1 A
– 20,00–199,99 Ω, resoluutio 0,01 Ω, testivirta 10 mA
– 200,0–1999,9 Ω, resoluutio 0,1 Ω, testivirta 1 mA
– Induktiivisten kohteiden mittauksessa lähtöjännite ≤ 5 V
Tarkkuus ja mittausehdot
– Resistiivisten kohteiden tarkkuus: ±(0,25 % mittausarvosta + 2 numeroa)
– Induktiivisten kohteiden tarkkuus: ±(0,25 % mittausarvosta + 2 numeroa)
– Induktiivisten kohteiden nopeassa mittaustilassa tarkkuus: ±(2 % mittausarvosta + 2 numeroa)
– Mittausvirran asetustarkkuus: ±10 %
– Tarkkuus on ilmoitettu kaksisuuntaisella mittausvirralla tehdylle keskiarvomittaukselle
– Yksisuuntaisella mittausvirralla ilmoitettua tarkkuutta ei taata
Mittausvirran asetukset
– Resistiiviset kohteet: 1 mA, 10 mA, 100 mA, 1 A, 10 A, 50 A ja 100 A
– Resistiiviset kohteet: 10–100 A, 10 A portaissa
– Induktiiviset kohteet: 1 mA, 10 mA, 100 mA, 1 A ja 10 A
Häiriönsieto 50 Hz / 60 Hz häiriössä
– Häiriösuhde N ≥ 0,02: ei lisävirhettä
– Häiriösuhde 0,02 > N ≥ 0,004: lisävirhe 1 %
– Häiriösuhde N < 0,004: tarkkuutta ei määritellä ja mittari antaa häiriöilmoituksen
Mittausmenetelmät
– Nelijohdinmittaus
– Resistiivisten kohteiden suurivirtamittaus
– Induktiivisten kohteiden mittaus
– Molemmilta puolilta maadoitettujen kohteiden mittaus
– Yksisuuntainen mittausvirta
– Kaksisuuntainen mittausvirta keskiarvotuloksella
– Stabiloitu ja pulssiton mittausvirta
Käyttökohteet

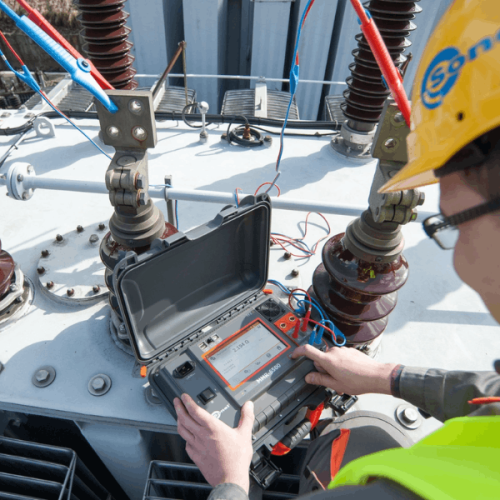

– Suurjännitekatkaisijoiden kontaktien mittaus
– Suurvirtaliitosten mittaus
– Kiskojen ja liitosten mittaus
– Maadoitusliitosten mittaus
– Muuntajien käämiresistanssin mittaus
– Moottorien käämiresistanssin mittaus
Lämpötila ja kompensointi
– Käämien lämpötilan mittaus
– Mitattavan kohteen lämpötilakompensointi
– Käyttäjän ohjelmoimaan lämpötilaan perustuva kompensointi
– Materiaalitietokanta lämpötilakompensointia varten
– Materiaalitietokannan oletusmateriaalit: kupari, alumiini, tina, teräs ja hopea
Mittaustilat ja tiedonhallinta
– Automaattinen mittausmenetelmän valinta
– Mittaus raja-arvoihin perustuvalla tulosten arvioinnilla
– Loggeritoiminto
– Mittaustulosten tallennus muistiin
– Asiakas-, kohde-, alakohde- ja mittauspistekohtainen muistirakenne
– Mittauskohteiden hakutoiminto muistista
– Mittaustietojen kopiointi mittarin muistista USB-muistiin
– Mittaustietojen kopiointi USB-muistista mittarin muistiin
Raportointi ja tunnistus
– Yhteensopivuus Sato CG2 -tulostimen kanssa
– Mittaustulosten tulostus suoraan mittarista
– 2D-viivakoodilukijan tuki
– Mittauskohteiden tunnistus viivakoodilla
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa

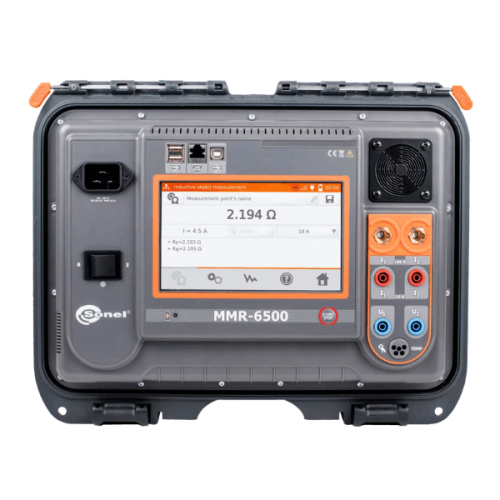

Näyttö ja käyttö
– Näyttö: 5” värillinen kosketusnäyttö
– Näytön resoluutio: 800 × 480 px
– Graafinen käyttöliittymä
– Näytön kirkkaus säädettävissä
– Äänimerkit kytkettävissä päälle tai pois
– Päivämäärä ja kellonaika asetettavissa
– Käynnistysnäkymä valittavissa
– PIN-koodi PC-yhteyttä varten
Virtalähde ja lataus
– Virtalähde: Li-Ion-akku 7,2 V / 8,8 Ah
– Akku soveltuu mittauksiin, joissa mittausvirta on enintään 10 A
– Verkkosyöttö: 100–265 V, 50–60 Hz
– MMR-6500 verkkosyötön enimmäisvirta: 10 A
– MMR-6500 verkkosyötön enimmäisteho: 700 W
– Latausaika: noin 3,5 h
– Mittausmäärä yhdellä latauksella 10 A virralla: noin 200–250 mittausta käyttöolosuhteista riippuen
Tiedonsiirto
– Tiedonsiirto: USB, LAN ja Wi-Fi
– USB-muistin tuki mittaustietojen siirtoon
– Mittarin ohjelmisto päivitettävissä USB-muistin tai Wi-Fi-yhteyden kautta
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa
Rakenne
– Mitat: 390 × 308 × 172 mm
– Paino: noin 8,2 kg
– Kenttäkäyttöön tarkoitettu suojakotelo
Turvallisuus
– Eristystyyppi: kaksoiseristys EN 61010-1 mukaan
– Mittauspuolen ylijänniteluokka: CAT IV 50 V
– Verkkosyötön ylijänniteluokka: CAT II 300 V
– Standardi: EN 61010-1
– Standardi: EN 61010-2-030
– Standardi: EN 61010-031
Suojausluokka
– Suojausluokka suljetulla kotelolla: IP67
– Suojausluokka avoimella kotelolla, verkko- tai akkukäytössä: IP40
Käyttöolosuhteet
– Käyttölämpötila: -10–+50 °C
– Laturin käyttölämpötila: 0–+45 °C
– Varastointilämpötila: -20–+60 °C
– Ilmankosteus: 20–90 %
– Referenssilämpötila: 23 ± 2 °C
– Referenssikosteus: 40–60 %
– Käyttökorkeus: alle 2000 m merenpinnasta
– Lämpötilakerroin: ±0,01 % näyttöarvosta / °C ± 0,1 numeroa / °C
Mittausrajoitukset
– Suurin sallittu mittausjohtojen resistanssi 10 A testivirralla: 250 mΩ
– Mittausaika resistiivisellä kohteella ja kaksisuuntaisella virralla: 7–15 s mittausvirrasta riippuen
– Mittausaika induktiivisella kohteella: vähintään 10 s, kohteen resistanssista ja induktanssista riippuen
– Mittaus estetään tai tarkkuutta ei määritellä, jos häiriötaso on liian suuri
– Mittari varoittaa ulkoisesta jännitteestä mittausliittimissä
Laadunhallinta ja EMC
– Laadunhallinta: ISO 9001
– EMC-vaatimukset: EN 61326-1 ja EN 61326-2-2
– Mittari voi toimia ympäristössä, jossa esiintyy 400 kV sähkömagneettisia häiriöitä
– Sonel MMR-6500 mikro-ohmimittari
– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U1 / I1
– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U2 / I2
– Virtajohto 3 m I1, 200 A, 25 mm², musta
– Virtajohto 3 m I2, 200 A, 25 mm², punainen
– Mittausjohto 3 m, 1 kV, banaaniliittimet, U1, sininen
– Mittausjohto 3 m, 1 kV, banaaniliittimet, U2, sininen
– ST-3-lämpötila-anturi
– 2 × Kelvin-puristin K-06, 1 kV / 32 A
– 2 × hauenleukapuristin K-03, musta, 1 kV / 32 A
– Kantolaukku L-4
– Verkkokaapeli 230 V, IEC C19 / CEE 7/7
– USB-kaapeli
– Tehdaskalibrointitodistus
