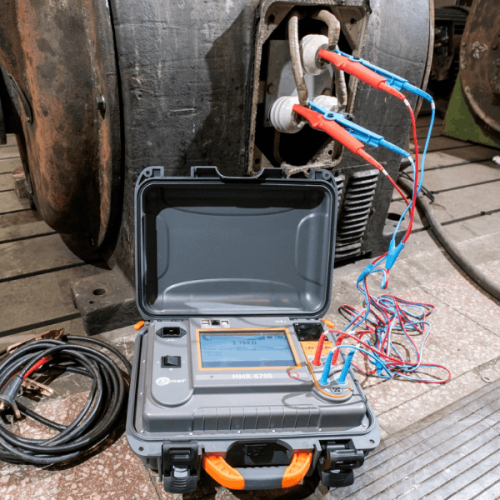

Sonel MMR-6700 Mikro-ohmimittari
Hinta alkaen 6143,33€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy toimitussisällön, tilattavan määrän ja mahdollisten lisätarvikkeiden mukaan.
- Resistiivisten kohteiden mittaus jopa 200 A testivirralla, resoluutio pienimmillään 0,1 µΩ
- Induktiivisten kohteiden mittaus jopa 10 A testivirralla
- Soveltuu molemmista päistä maadoitettujen kohteiden ja suurjännitekatkaisijoiden mittaukseen
- Lämpötilamittaus, automaattinen lämpötilakompensaatio ja korkea häiriönsieto
- IP67-suojaus, 800 × 480 px kosketusnäyttö sekä USB-, LAN- ja Wi-Fi-tiedonsiirto
Sonel MMR-6700 on mikro-ohmimittari erittäin pienten resistanssien mittaukseen suurilla testivirroilla. Laite soveltuu erityisesti suurjännitekatkaisijoiden, kytkinlaitteiden, muuntajien, moottorien, liitosten ja molemmista päistä maadoitettujen kohteiden mittaukseen. Resistiivisiä kohteita voidaan mitata jopa 200 A virralla ja induktiivisia kohteita jopa 10 A virralla.
MMR-6700 käyttää stabiloitua, pulssitonta mittausvirtaa ja tukee yksi- tai kaksisuuntaista mittausvirtaa kohteen mukaan. Laite sisältää lämpötilamittauksen, automaattisen lämpötilakompensaation, laajan muistin, 2D-koodinlukijan ja tulostimen tuen sekä USB-, LAN- ja Wi-Fi-yhteydet mittaustulosten hallintaan.
Sonel MMR-6700
Lisätiedot
Resistiiviset kohteet
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 100 A < I ≤ 200 A
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 50 A < I ≤ 100 A
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 50 A < I ≤ 100 A
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 20 A < I ≤ 50 A
– 1,0000–3,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 20 A < I ≤ 50 A
– 0,0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A < I ≤ 20 A
– 1,0000–7,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A < I ≤ 20 A
– 0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A
– 2,000–19,999 mΩ, resoluutio 0,001 mΩ, testivirta 10 A
– 20,00–199,99 mΩ, resoluutio 0,01 mΩ, testivirta 10 A / 1 A
– 200,0–999,9 mΩ, resoluutio 0,1 mΩ, testivirta 1 A / 0,1 A
– 1,0000–1,9999 Ω, resoluutio 0,0001 Ω, testivirta 1 A / 0,1 A
– 2,000–19,999 Ω, resoluutio 0,001 Ω, testivirta 0,1 A
– 20,00–199,99 Ω, resoluutio 0,01 Ω, testivirta 10 mA
– 200,0–1999,9 Ω, resoluutio 0,1 Ω, testivirta 1 mA
Induktiiviset kohteet
– 0–999,9 µΩ, resoluutio 0,1 µΩ, testivirta 10 A
– 1,0000–1,9999 mΩ, resoluutio 0,0001 mΩ, testivirta 10 A
– 2,000–19,999 mΩ, resoluutio 0,001 mΩ, testivirta 10 A
– 20,00–199,99 mΩ, resoluutio 0,01 mΩ, testivirta 10 A / 1 A
– 200,0–999,9 mΩ, resoluutio 0,1 mΩ, testivirta 1 A / 0,1 A
– 1,0000–1,9999 Ω, resoluutio 0,0001 Ω, testivirta 1 A / 0,1 A
– 2,000–19,999 Ω, resoluutio 0,001 Ω, testivirta 0,1 A
– 20,00–199,99 Ω, resoluutio 0,01 Ω, testivirta 10 mA
– 200,0–1999,9 Ω, resoluutio 0,1 Ω, testivirta 1 mA
– Induktiivisten kohteiden mittauksessa lähtöjännite ≤ 5 V
Tarkkuus
– Resistiivisten kohteiden tarkkuus: ±(0,25 % mittausarvosta + 2 numeroa)
– Induktiivisten kohteiden tarkkuus: ±(0,25 % mittausarvosta + 2 numeroa)
– Induktiivisten kohteiden nopeassa mittaustilassa tarkkuus: ±(2 % mittausarvosta + 2 numeroa)
– Mittausvirran asetustarkkuus: ±10 %
Mittausmenetelmät
– Nelijohdinmittaus
– Resistiivisten kohteiden suurivirtamittaus
– Induktiivisten kohteiden mittaus
– Molemmilta puolilta maadoitettujen kohteiden mittaus
– Yksisuuntainen mittausvirta
– Kaksisuuntainen mittausvirta keskiarvotuloksella
– Stabiloitu ja pulssiton mittausvirta
Käyttökohteet
– Suurjännitekatkaisijoiden kontaktien mittaus
– Suurvirtaliitosten mittaus
– Kiskojen ja maadoitusliitosten mittaus
– Muuntajien käämiresistanssin mittaus
– Moottorien käämiresistanssin mittaus
Lämpötila ja kompensointi
– Käämien lämpötilan mittaus
– Mitattavan kohteen lämpötilakompensointi
– Käyttäjän ohjelmoimaan lämpötilaan perustuva kompensointi
– Materiaalitietokanta lämpötilakompensointia varten
Tiedonhallinta
– Mittaustulosten tallennus muistiin
– Loggeritoiminto
– 2D-viivakoodilukijan tuki
– Mittaustulosten tulostus yhteensopivalla tulostimella
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa
Näyttö ja käyttö
– Näyttö: 5” värillinen kosketusnäyttö
– Näytön resoluutio: 800 × 480 px
– Graafinen käyttöliittymä
Virtalähde ja lataus
– Virtalähde: Li-Ion-akku 7,2 V / 8,8 Ah
– Verkkosyöttö: 100–265 V, 50–60 Hz
– Verkkosyötön enimmäisvirta: 16 A
– Verkkosyötön enimmäisteho: 1200 W
– Latausaika: noin 3,5 h
– Mittausmäärä yhdellä latauksella 10 A virralla: noin 200–250 mittausta
Tiedonsiirto
– Tiedonsiirto: USB, LAN ja Wi-Fi
– USB-muistin tuki mittaustietojen siirtoon
– Yhteensopivuus Sonel Reader -ohjelmiston kanssa
Rakenne
– Mitat: 390 × 308 × 172 mm
– Paino: noin 8,7 kg
– Kenttäkäyttöön tarkoitettu suojakotelo
Turvallisuus
– Eristystyyppi: kaksoiseristys EN 61010-1 mukaan
– Mittauspuolen ylijänniteluokka: CAT IV 50 V
– Verkkosyötön ylijänniteluokka: CAT II 300 V
– Standardit: EN 61010-1, EN 61010-2-030 ja EN 61010-031
Suojausluokka
– Suojausluokka suljetulla kotelolla: IP67
– Suojausluokka avoimella kotelolla: IP40
Käyttöolosuhteet
– Käyttölämpötila: -10–+50 °C
– Laturin käyttölämpötila: 0–+45 °C
– Varastointilämpötila: -20–+60 °C
– Ilmankosteus: 20–90 %
– Käyttökorkeus: alle 2000 m merenpinnasta
Muut tekniset tiedot
– Suurin sallittu mittausjohtojen resistanssi 10 A testivirralla: 250 mΩ
– Laadunhallinta: ISO 9001
– EMC-vaatimukset: EN 61326-1 ja EN 61326-2-2
– Mittari voi toimia ympäristössä, jossa esiintyy 400 kV sähkömagneettisia häiriöitä
– Sonel MMR-6700 mikro-ohmimittari
– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U1 / I1
– 2-johtiminen mittausjohto 3 m, 12 / 32 A, U2 / I2
– Virtajohto 3 m I1, 200 A, 25 mm², musta
– Virtajohto 3 m I2, 200 A, 25 mm², punainen
– Mittausjohto 3 m, 1 kV, banaaniliittimet, U1, sininen
– Mittausjohto 3 m, 1 kV, banaaniliittimet, U2, sininen
– ST-3-lämpötila-anturi
– 2 × Kelvin-puristin K-06, 1 kV / 32 A
– 2 × hauenleukapuristin K-03, musta, 1 kV / 32 A
– Kantolaukku L-4
– Verkkokaapeli 230 V, IEC C19 / CEE 7/7
– USB-kaapeli
– Tehdaskalibrointitodistus
