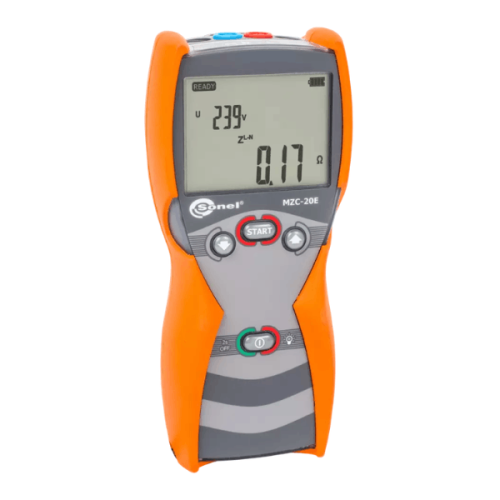

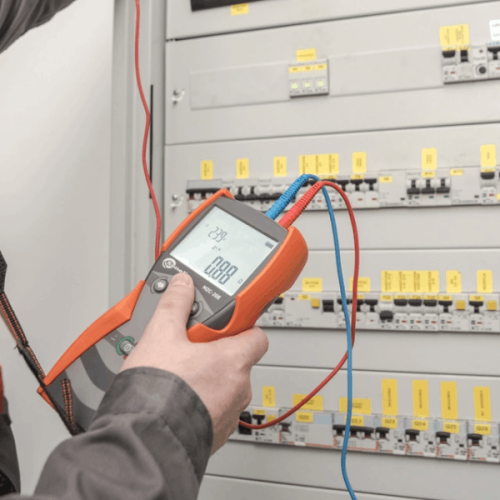

Sonel MZC-20E on kompakti ja tarkka oikosulkuvirtatesteri, joka soveltuu sähköasennusten, teollisuuden ja kiinteistöjen sähköverkon turvallisuuden mittauksiin. Laite on suunniteltu erityisesti vikasilmukan impedanssin ja oikosulkuvirran mittauksiin, joissa käytetään alle 63 A:n suojakatkaisijoita ja joissa oikosulkuvirrat ovat enintään 1 kA.

– Vikasilmukan impedanssimittaus jopa 0,01 Ω tarkkuudella

– Oikosulkuvirran laskenta mittaustuloksista

– Käyttö 220/380 V, 230/400 V ja 240/415 V verkoissa

– Automaattinen vaihejännitteen ja vaiheiden välisen jännitteen tunnistus

– Mittausten suoritus mahdollinen myös väärin kytkettynä (L ja N vaihdettu keskenään)

– IP67-luokiteltu rakenne – täysin pölytiivis ja vesitiivis

– Paristokäyttöinen – toimii neljällä AA-paristolla tai ladattavilla NiMH-akuilla

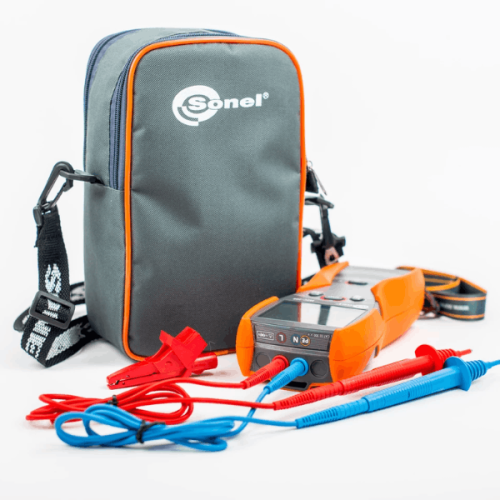

– MZC-20E oikosulkuvirtatesteri

– Testijohdot (1,2 m, banaaniliittimet, punainen/sininen)

– Koettimet (1 kV, banaaniliitin, punainen/sininen/keltainen)

– Hauenleuat (1 kV, 20 A, punainen/sininen)

– Tehdaskalibrointitodistus

– 4x LR6 1,5 V paristot

– M13 kuljetuslaukku

Mittaustoiminnot

  Jännitemittaus:

    – Alue: 0…440 V AC

    – Tarkkuus: ±(2 % m.v. + 2 digitiä)

  Vikasilmukan impedanssimittaus (2-johdinmenetelmä):

    – Mittaustekniikka: standardivirtamittaus

    – Testivirta: enintään 26,7 A

    – Alue: 0,24 Ω – 200 Ω

    – Tarkkuus: ±(2,5 % m.v. + 3 digitiä)

  Oikosulkuvirran laskenta (Ik):

    – Alue: 1,15 A – 40 kA

    – Laskenta perustuu mitattuun impedanssiin ja nimellisjännitteeseen

Käyttöolosuhteet ja turvallisuus

  – Turvaluokka: CAT III 300 V (EN 61010)

  – IP-luokitus: IP67

  – Käyttölämpötila: -10°C … +50°C

  – Varastointilämpötila: -20°C … +70°C

  – Mitat: 220 x 102 x 61 mm

  – Paino: 509 g

Virransyöttö

  – Paristot: 4 x AA (LR6 1,5 V)

  – Ladattavat akut (vaihtoehtoiset): 4 x NiMH-AA
