Sonel PAT-96 PAT-laitetesteri
Hinta alkaen 3133,00€
Kaikki näkyvillä olevat hinnat sivuillamme ovat ALV 0% hintoja!
Lopullinen hinta määräytyy toimitussisällön, tilattavan määrän ja mahdollisten lisätarvikkeiden mukaan.
- Suojajohtimen resistanssimittaus 200 mA / 10 A / 25 A
- Eristysvastusmittaus 100 V, 250 V, 500 V ja 1000 V
- Vuotovirtamittaukset sekä RCD- ja PRCD-testit
- Hitsauslaitteiden testaus EN 60974-4 -standardin mukaan
- 5” kosketusnäyttö, automaattiset testisekvenssit ja tiedonsiirto

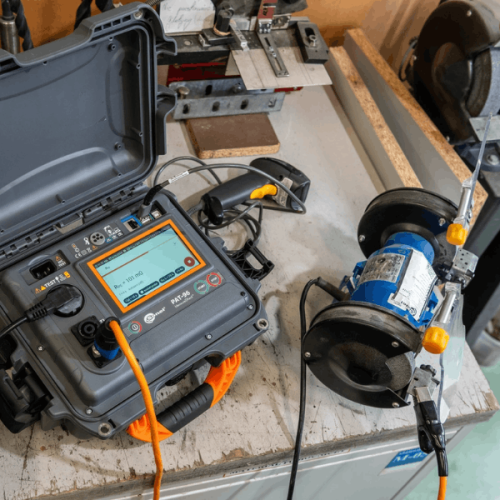

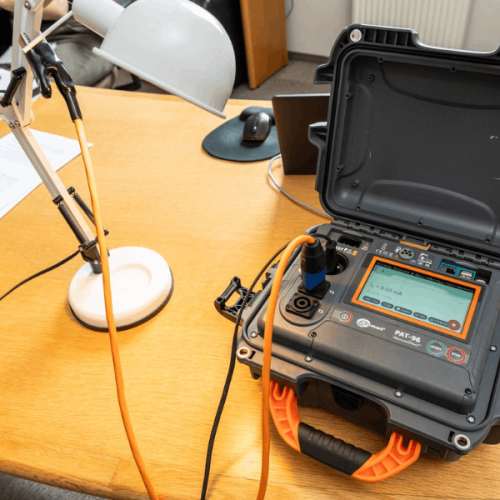

Sonel PAT-96 on laajempi PAT-laitetesteri sähkölaitteiden, sähkötyökalujen, kolmivaihelaitteiden ja hitsauslaitteiden turvallisuustestaukseen. Laite mittaa sähköturvallisuuden kannalta tärkeät arvot, kuten suojajohtimen resistanssin, eristysvastuksen, vuotovirrat, tehon sekä RCD- ja PRCD-suojien toiminnan.
PAT-96 soveltuu erityisesti kohteisiin, joissa testataan paljon erilaisia laitteita ja tarvitaan mittaustulosten dokumentointia. Hitsauslaitteille laite tukee EN 60974-4 -standardin mukaisia mittauksia, kuten tyhjäkäyntijännitteen sekä hitsauspiirin ja ensiöpiirin vuotovirran tarkastusta.

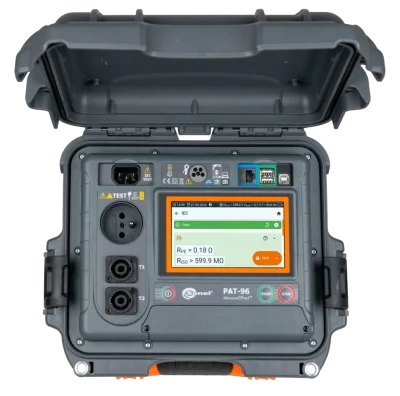

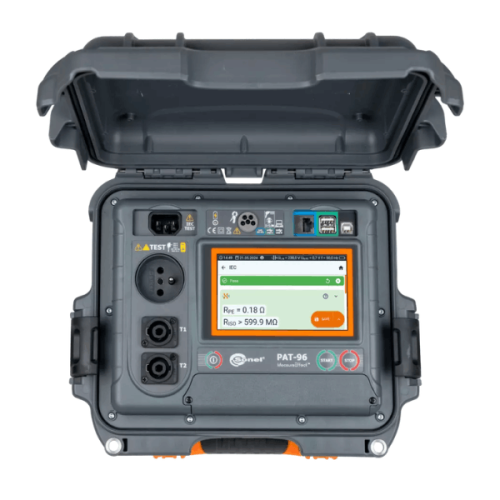

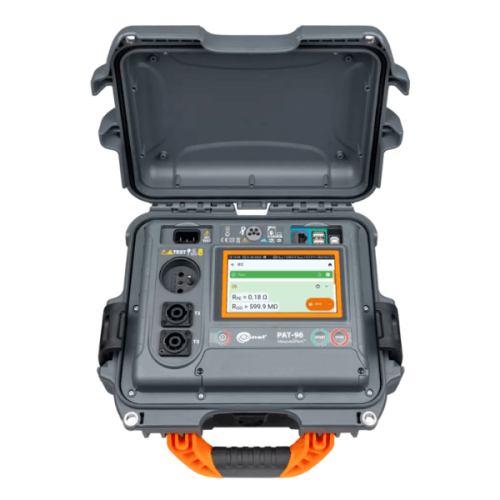

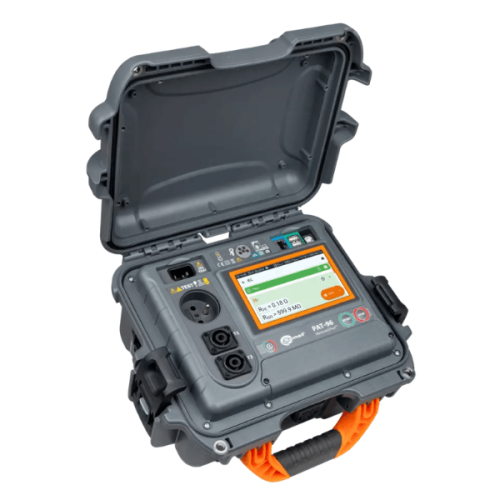

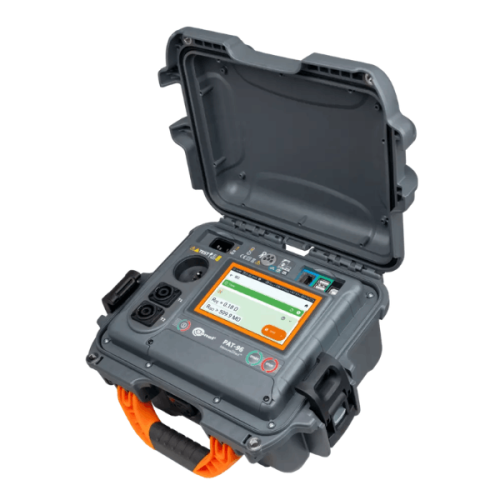

Sonel PAT-96
Lisätiedot
Suojajohtimen resistanssi
– Suojajohtimen resistanssi 200 mA / 10 A / 25 A testivirralla: enintään 19,99 Ω
– Resoluutio: alkaen 1 mΩ
– Tarkkuus: alkaen ±(3 % mittausarvosta + 4 numeroa)
Eristysvastus
– Eristysvastusmittaus 100 V, 250 V, 500 V ja 1000 V testijännitteillä
– Mittausalue: enintään 599,9 MΩ
– Resoluutio: alkaen 1 kΩ
– Tarkkuus: ±(5 % mittausarvosta + 8 numeroa)
Vuotovirtamittaukset
– Korvaava vuotovirta: enintään 19,9 mA
– PE-vuotovirta ja differentiaalinen vuotovirta: enintään 19,9 mA
– Kosketusvuotovirta: enintään 4,999 mA
– Hitsauspiirin vuotovirta: enintään 14,99 mA
– Hitsauslaitteen ensiöpiirin vuotovirta: enintään 14,99 mA
RCD ja PRCD
– RCD- ja PRCD-testit IEC 61557 -standardin mukaan
– Laukaisuajan mittaus: enintään 300 ms
– Laukaisuvirran mittaus AC-tyypille: enintään 30 mA
Teho ja verkko
– Näennäisteho S: enintään 3,99 kVA
– Pätöteho P: enintään 3,99 kW
– Loisteho Q: enintään 3,99 kvar
– Virrankulutus tehonmittauksessa: enintään 15,99 A
– Verkkojännitteen mittaus: enintään 265,0 V
– Taajuuden mittaus: enintään 65,0 Hz
Hitsauslaitteet
– Tyhjäkäyntijännitteen RMS-mittaus: enintään 170,0 V
– DC- ja AC-huippujännite: enintään 240,0 V
– U0-jännite: enintään 240,0 V
Testit
– Sähkölaitteiden turvallisuustestaus
– Sähkötyökalujen testaus
– Kolmivaihelaitteiden testaus
– Hitsauslaitteiden testaus
– IEC-johtojen testaus
– RCD- ja PRCD-suojien testaus
– Visuaalisen tarkastuksen kirjaus
Käyttötoiminnot
– Automaattiset testisekvenssit
– Testimenettelyjen ohjattu luonti
– PASS/FAIL-tuloksen arviointi
– Mittaustulosten tallennus muistiin
– Yhteensopivuus tarratulostimen kanssa
– Yhteensopivuus QR-koodinlukijan kanssa
PAT-96 täyttää seuraavat sähkölaitteiden testausstandardit:
EN 50699 – Sähkölaitteiden jaksottaiset testaukset
EN 50678 – Sähkölaitteiden testaus
EN 60745-1 – Käsikäyttöiset moottorikäyttöiset sähkötyökalut – Yleiset turvallisuusvaatimukset
EN 62841 – Sähkötyökalujen turvallisuusvaatimukset
EN 60335-1 – Kotitalous- ja vastaavat sähkölaitteet – Turvallisuus – Osa 1: Yleiset vaatimukset
EN 60950 – IT-laitteiden turvallisuus
EN IEC 62368-1 – Ääni-, video- ja IT-laitteiden turvallisuus
AS/NZS 3760 – Sähkölaitteiden käyttöön liittyvä turvallisuustarkastus ja testaus
VDE 0404-1 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 1: Yleiset vaatimukset
VDE 0404-2 – Sähkölaitteiden turvallisuuden testauslaitteet – Osa 2: Testauslaitteet huollon, muutosten tai jaksottaisten tarkastusten testaamiseen
VDE 0701-0702 – Korjauksen ja muutosten jälkeinen sähkölaitteiden testaus – Säännöllinen tarkastus sähkölaitteille
Lisäksi PAT-96 täyttää seuraavat laatu- ja EMC-standardit:
ISO 9001 – Laadunhallintajärjestelmä
ISO 14001 – Ympäristöjohtamisjärjestelmä
ISO 45001 – Työterveys- ja turvallisuusjohtaminen
EN 61326-1 – EMC-vaatimukset teollisuusympäristölle
EN 61326-2-2 – EMC-vaatimukset sähkölaitteiden testauslaitteille
Näyttö ja käyttö
– Näyttö: 5” kosketusnäyttö
– Käyttöliittymä: ohjatut testisekvenssit ja automaattiset testit
– Soveltuu 110 V ja 230 V / 50–60 Hz laitteiden mittaukseen
Virtalähde ja tiedonsiirto
– Syöttöjännite: 95–265 V
– Tiedonsiirto: USB, LAN ja Wi-Fi
– Yhteensopiva Sonel MeasureEffect -järjestelmän kanssa
Turvallisuus ja rakenne
– Mittauskategoria: CAT II 300 V
– Kenttäkäyttöön tarkoitettu kotelorakenne
– Soveltuu sähkölaitteiden, kolmivaihelaitteiden ja hitsauslaitteiden testaukseen
– Sonel PAT-96 PAT-laitetesteri
– Sonel MeasureEffect -mittausalusta
– 2-johtiminen mittausjohto 1,5 m, PAT-pistoke / banaaniliittimet
– Mittausjohto 1,8 m, 10 A / 25 A, hauenleukapuristimella, oranssi
– Hauenleukapuristin K-02, punainen, 1 kV / 20 A
– Hauenleukapuristin K-02, sininen, 1 kV / 20 A
– 2 × sulake 16 A, 5 × 20 mm
– Verkkokaapeli 230 V, IEC C19 / CEE 7/7
– Kantolaukku L-11
– USB-kaapeli
– Tehdaskalibrointitodistus
