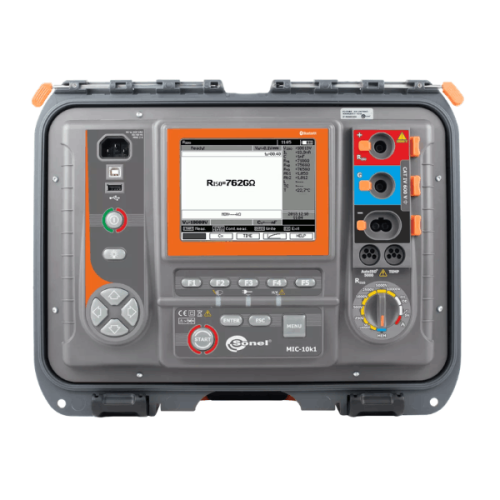

Sonel MIC-10k1 -eristysvastusmittari on varma valinta ammattilaisille, jotka tarvitsevat korkeinta tarkkuutta ja laajoja mittausominaisuuksia. Tämä malli on yksi markkinoiden edistyneimmistä eristysvastusmittareista.

Käyttö

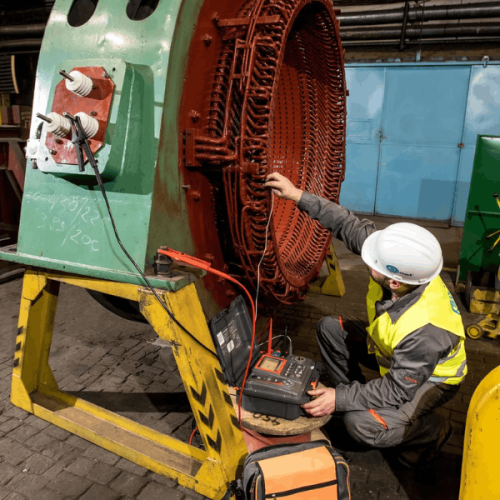

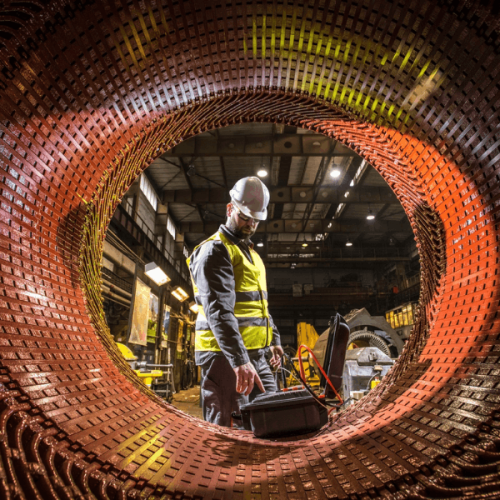

MIC-10k1-mittari on suunniteltu mittaamaan sähkövoimakohteiden eristysvastusta, kuten yksittäisten ja monisäikeisten kaapeleiden, muuntajien, moottoreiden ja generaattoreiden, kondensaattoreiden, kytkinten ja muiden sähköasemille asennettujen laitteiden. Lisäksi se on tarkoitettu mittauksiin alueilla, joilla on erittäin voimakkaita sähkömagneettisia häiriöitä, esimerkiksi sähköasemilla, joiden jännite on 765 kV tai korkeampi.

Ominaisuudet

Korkeatehoinen HV-muunnin, jonka testijännite on 10 kV ja virta 6 mA, soveltuu eristysvastuksen mittaamiseen jopa 40 TΩ:iin asti. Tällaisen tuloksen saavuttaminen tekee näistä mittareista vertaansa vailla olevia laitteita. Kolminapainen vastusmittaus, joka suoritetaan ”GUARD”-johtimen avulla, poistaa saastuneen eristyksen aiheuttamat pintavuotovirrat, mikä parantaa saatujen tulosten luotettavuutta.

Mittari mittaa testatun kohteen lämpötilaa, mikä on tarpeen RISO:n lämpötilakorjauskertoimen määrittämiseksi. Lisäksi se näyttää imeytymiskertoimen (DAR – Dielectric Absorption Ratio), polarisaatioindeksin (PI) ja dielektrisen purkauksen arvon (DD). Laite mahdollistaa käyttäjän arvioida eristyksen kunnon soveltamalla testijännitettä asteittain (SV). Tämä ratkaisu varmistaa, että hyvässä kunnossa oleva dielektrinen materiaali tuottaa samat tulokset riippumatta käytetystä jännitteestä. Havaitut vastusarvojen poikkeamat, noin 25 %, yksittäisillä vaiheilla kaaviossa voivat viitata mahdollisiin eristysvikoihin.

MIC-10k1:llä on ainutlaatuinen kyky suorittaa mittauksia monisäikeisillä kaapeleilla yhdellä kytkentävaiheella AutoISO-5000 -sovittimen avulla. Tämä ratkaisu lyhentää mittausaikaa toistuvilla kohteilla, kuten katuvalaistusjärjestelmien kaapeleilla. Melkein 60 W:n teholla varustettu muunnin kykenee tehostamaan kaapelin vaurion paikannusta, mikä helpottaa vian löytämistä reflektometrisellä menetelmällä, esimerkiksi TDR-420-laitteella.

Sisäänrakennetut digitaaliset suodattimet, joiden keskiarvoaika on 10, 30, 60, 100, 200 sekuntia, sekä ”älykäs” ratkaisu takaavat vakaat mittaustulokset voimakkaan sähkömagneettisen häiriön alueilla.

Tietojen analysointi

Laite, jossa on taustavalaistu grafiikkanäyttö, voi näyttää eristysvastuksen, jännitteen ja virran aaltoilun ajan funktiona. Käyttäjä voi aallonmuodon trendin perusteella nopeasti arvioida eristyksen kunnon heti mittauksen aloituksen jälkeen. Tämä tarjoaa täydellisen hallinnan testattuun kohteeseen ja selkeän kuvan testatusta eristyksestä. Lisäksi siirrettävien tagien avulla käyttäjä voi seurata mittauksen kulkua ja tarkistaa saadut vastusarvot minkä tahansa mittaustuloksen ajankohtana sekä aiempien mittausten aikana.

Asentamalla mobiilisovelluksen osana pakettia käyttäjä saa Sonel Reader -ohjelmiston, joka kerää vanhoja tietoja ja vertailee niitä nykyisiin tuloksiin, jotka on siirretty mittarin laajasta muistista. Tämä ratkaisu auttaa käyttäjää laatimaan mittausraportin, seuraamaan eristyksen heikkenemistä ja suunnittelemaan huolto- tai korjaustöitä.

-MIC-10k1 mittalaite

-Mittajohdot

-Laukku

Luokitukset

CAT IV 600 V

CAT III 1000 V

IP67

Ominaisuudet

– Mittaustulokset: Jopa 40 TΩ

– Mittaustaso: Mikä tahansa 50…10000 V:sta, 50…1000 V askelilla 10 V, 1…10 kV askelilla 25 V

– Jatkuva näyttö: Mitattu eristysvastus tai vuotovirta

– Automaattinen purkaus: Mittauksen päätyttyä mitatun kohteen kapasiteettijännite

– Äänimerkit: 5 sekunnin välein, aikavaikutusten helpottamiseksi

– Säädettävä mittausaika: Jopa 99’59”

– Testiaika T1, T2 ja T3: Yhden tai kahden absorptiosuhteen mittaaminen, aikaväli 1…600 s

– Polarisaatioindeksi (PI), imeytymiskertoimet Ab1, Ab2 ja dielektrinen absorptiosuhde (DAR) -mittaus

– Testijännitteen näyttö: Näytetään mittauksen aikana

– Testivirta: 1.2 mA, 3 mA tai 6 mA

– Eristysvastuksen mittaus: Kaksi- tai kolmijohtimisella menetelmällä

– Mittausjohdot: Jopa 20 m

– Suojaus: Jännitteisten kohteiden mittauksen suojaus

– Monisäikeisten kaapelien automaattinen mittaus: Valinnaisella AutoISO-5000 -sovittimella (MIC-10k1:lle max. mittausjännite 5 kV)

– Kapasitanssin mittaus: RISO-mittauksen yhteydessä

– Lämpötilan mittaus: Valinnaisella ST-1 -anturilla

– Vaihejännite-eristysvastusmittaus (SV)

– Dielektrinen purkauslaskenta (DD)

– Vaurion paikannus: (palaminen)

– Digitaaliset suodattimet: Mittauksiin voimakkaissa häiriöissä

– Yhteensopivuus: Toimii ympäristössä, jossa esiintyy 400 kV:n sähkömagneettisia häiriöitä

– DC ja AC jännitteiden mittaus: 0…750 V alueella
