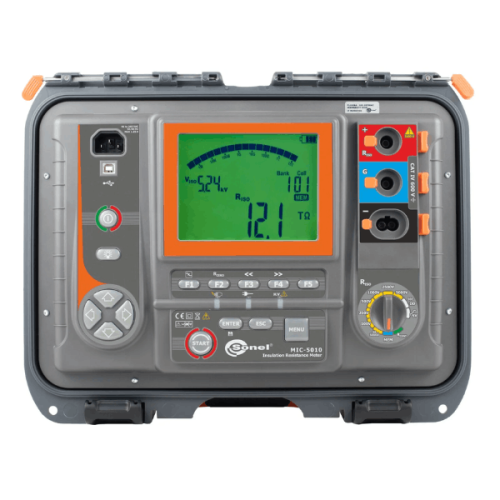

Sonel MIC-5010 eristysvastusmittari on luotettava työkalu eristysvastuksen mittaamiseen jopa 15 TΩ asti. Maksimimittausvirta on 1,2 mA tai 3 mA, mikä takaa suurikapasiteettisen kohteen lataamisen nopeasti. Jokainen mittaus päättyy, joko ohjelmoidun ajan umpeuduttua tai manuaalisen keskeytyksen jälkeen, siihen, että mittari purkaa kohteen jännitteen. Laite on varustettu ainutlaatuisilla algoritmeilla, jotka mahdollistavat sen tunnistaa kohteessa olevan jännitteen luonteen. Näin laite voi määrittää, onko jännite verkkojännite – jolloin mittaus ei toteudu – vai onko se sähkömagneettisen kentän aiheuttama jännite – jolloin mittaus suoritetaan. Tämä mahdollistaa mittausten tekemisen hyvin voimakkaissa sähkömagneettisissa kentissä, missä se ei aiemmin ollut mahdollista.

MIC-5010-mittari on varustettu lisävarusteilla, jotka takaavat turvallisuuden kaikilla saatavilla olevilla jännitteillä. Sekä mittausjohdot, sondit että hauenleuat täyttävät erittäin tiukat standardit (takuu jännitteelle jopa 11 kV mittausjohdoille ja 5,5 kV hauenleuat ja sondille). Lisävarusteet toimitetaan vakiona kätevän kantolaukun kanssa. Laitteen korkea häiriönsieto tarkoittaa, että mittauksissa voidaan käyttää jopa 20 metriä pitkiä kaapeleita.

Eroaa MIC-5005 mallista sillä, että tässä mallissa on lisänä suojajohtimien jatkuvuusmittaus.

-MIC-5010 mittalaite

-Mittajohdot

-USB-kaapeli

-Virta-/latausjohto

-Laukku

Luokitukset

CAT IV 600 V

CAT III 1000 V

IP67

Ominaisuudet

– Jatkuva näyttö mitatusta eristysvastuksesta ja vuotovirrasta

– Mittauksen jälkeen mitatun kohteen kapasitanssijännitteen automaattinen purkaminen

– Akustinen signalointi 5 sekunnin välein, helpottaa aikahaarukan tallentamista

– Säädettävä mittausaika – enintään 99’59”

– Mittausajat T1, T2 ja T3 eristyskerrointen (PI, Ab1, Ab2) mittaamiseen aikahaarukassa 1…600 s

– Mittaa kertoimet: polarisaatioindeksi (PI), imeytymiskertoimet Ab1 ja Ab2, dielektrinen imeytymissuhde (DAR)

– Nykyisen testijännitteen näyttö mittauksen aikana

– Testivirta: 1,2 mA tai 3 mA

– Kaksijohtiminen ja kolmisuojausmenetelmä eristysvastuksen mittaamiseen

– Mittausjohdot jopa 20 m

– Suojaus jännitteisten kohteiden mittaamiselta

– Kapasitanssin mittaus eristysvastuksen mittauksen aikana

– Askeljännitemittaus (SV)

– Dielektrisen purkauksen laskeminen (DD)

– Digitaaliset suodattimet voimakkaiden häiriöiden mittaamiseen

Lisäominaisuudet

– Jatkuvuuden mittaus – suojayhteyksille ja potentiaalitasauksille EN 61557-4:n mukaan, virta > 200 mA

– Säädettävät rajat – mittaamalle eristysvastukselle ja RCONT-vastukselle

– Korkea häiriönsieto – digitaaliset suodattimet (10 s, 30 s, 60 s)

– Kapasitanssin mittaus – RISO-mittauksen aikana

– Vuotovirran mittaus – eristysvastuksen testauksen aikana

– DC- ja AC-jännitemittaus – 0…600 V

– Muisti – 990 solua (11 880 merkintää) langattomalla tiedonsiirrolla PC:lle (Bluetooth) tai USB-kaapelilla

– Virransyöttö – sähköverkosta tai akusta

– Taustavalaistu näyttö ja näppäimet

– Täyttää EN 61557 -standardin vaatimukset
