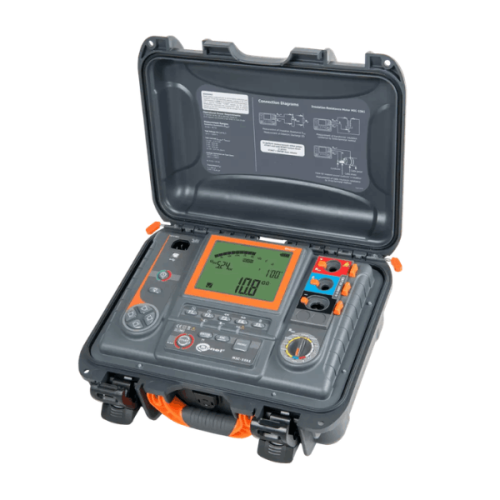

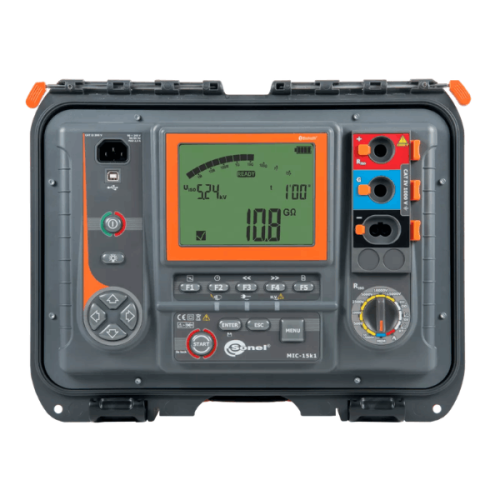

Sonel MIC-15K1 eristysvastusmittari on suunniteltu sähkövoimateknisten kohteiden, kuten yksittäisten ja monisäiekaapelien, muuntajien, moottoreiden ja generaattoreiden, kondensaattoreiden, katkaisijoiden ja muiden voimalaitoslaitteiden eristysvastuksen mittaamiseen. Se on suositeltava mittauksiin alueilla, joissa esiintyy erittäin voimakkaita sähkömagneettisia häiriöitä, kuten 1200 kV:n AC- tai 500 kV:n DC-jännitetasoisilla sähköasemilla. 15 kV:n mittausjännitteensä ansiosta (ANSI/NETA ATS-2009 TABLE 100.1 -standardien ohjeiden mukaisesti) laite soveltuu kohteisiin, joiden nimellisjännite on yli 34.5 kV.

Käyttö

MIC-15k1-mittari on suunniteltu mittaamaan eristysvastusta kohteissa, kuten:

– yksittäisissä ja monisäiekaapeleissa

– muuntajissa

– moottoreissa ja generaattoreissa

– kondensaattoreissa, katkaisijoissa ja muissa voimalaitoslaitteissa

Laitteen kyvyt

Korkeatehoinen HV-muunnin, jolla on 15 kV:n testijännite ja jopa 10 mA virta, soveltuu eristysvastuksen mittaamiseen jopa 40 TΩ. Tällaisen tuloksen saavuttaminen tekee näistä mittareista vertaansa vailla olevia laitteita. Kolmijohtiminen resistanssimittaus, joka suoritetaan ”GUARD”-johdolla, eliminoi saastuneen eristeen aiheuttamat pintavuotovirrat ja lisää näin saatujen tulosten luotettavuutta.

Mittari näyttää dielektrisen absorptiosuhteen (DAR), polarisaatioindeksin (PI) ja dielektrisen purkauksen arvon (DD).

Laite mahdollistaa eristeen kunnon arvioimisen soveltamalla testijännitettä asteittain (SV – Step Voltage) tai sulavasti (RampTest – RT).

• SV-menetelmä varmistaa, että hyväkuntoinen dielektrinen materiaali antaa samat tulokset riippumatta sovelletusta jännitteestä.
• RT-menetelmä mahdollistaa eristemateriaalin ominaisuuksien määrittämisen. Mittari nostaa mittausjännitettä sulavasti altistamatta kohdetta niin sanotulle sähköiselle stressille. Se tallentaa ajan ja jännitevaihtoehdon, jolloin eristeen sähköinen läpilyötni tapahtui.

Sisäänrakennetut digitaaliset suodattimet, joiden keskimääräisaika on 10, 30, 60, 100, 200 sekuntia, takaavat vakaat mittaustulokset voimakkaiden sähkömagneettisten häiriöiden alueilla.

Palovaurio – Burnout

Erittäin hyödyllinen ominaisuus on mahdollisuus palovaurioiden mittaamiseen. Paljaissa kaapeleissa se mahdollistaa vianpaikan visuaalisen tunnistamisen. Suojatuissa kaapeleissa menetelmä mahdollistaa seismisen akustisen aallon luomisen vaurioiden sijaintipaikasta. Erityisolosuhteissa voi esiintyä energisiä purkauksia syklistä. Geofonin avulla voidaan tarkasti paikantaa kohta, jossa tällainen purkaus tapahtuu. Burnout-ominaisuuden avulla voidaan paikantaa myös ohimeneviä vikoja (jotka ilmenevät esimerkiksi vain sateen aikana) reflektometrian tuella ja oikosulun sattuessa (suojuksen tai paluujohdon) maahan – soveltamalla jännitehäviön mittausmenetelmää (A-kehys).

Automaattinen tulosten tallennus

Laite tallentaa mittaustulokset automaattisesti. Automaattisten tallennuspisteiden määrä riippuu tietomäärästä, joka tallennetaan päämuistiin.

Tietojen analysointi

Sonel MIC Mobile -mobiilisovelluksen avulla voi tarkastella tuloksia mittauksen aikana. Sovellus voi luoda reaaliaikaisia kaavioita eri konfiguraatioissa. Tämä mahdollistaa kohteen kunnon arvioimisen jo testauksen aikana.

Etäkäynnistys- ja pysäytysominaisuus on erityisen hyödyllinen. Sen avulla testit voidaan suorittaa etänä, esimerkiksi toisesta huoneesta tai autosta, kun sääolosuhteet ovat käyttäjälle haastavat. Puhelimen GPS:n avulla voidaan tarkasti määrittää mittauspaikka.

Mobiilisovelluksen ja Sonel Reader -ohjelmiston avulla käyttäjä voi tallentaa aiempia mittaustietoja ja verrata niitä nykyisiin tuloksiin, jotka on siirretty mittarin laajasta muistista. Tämä ratkaisu mahdollistaa mittausraportin laatimisen, eristeiden rappeutumisen seurannan ja kunnossapito- / korjaustöiden suunnittelun.

-MIC-15k1 mittalaite

-Mittajohdot

-Laukku

Luokitukset

CAT IV 1000 V

IP67

Ominaisuudet

Osittaisen purkauksen indikaattori (PDI)

Polarisaatio- ja depolarisaatiovirtojen (PDC) mittaus.

Eristejärjestelmien diagnostiikka perustuu standardimittauksiin, kuten IR (eristysvastus), DAR (dielektrinen absorptio-osuus), PI (polarisaatioindeksi), SV (vaiheittainen jännitemittaus), RT (sujuva jännitemittaus) ja DD (dielektrinen purkaus).

Mahdollistaa testattavan kohteen sähköisen kestävyyden testaamisen – läpilyöntijännitteen ilmaisu.

Korkea sähkömagneettisten häiriöiden kestävyys takaa keskeytymättömän työn voimalaitoksissa ja lähellä suurjännitesiirtolinjoja aina 1200 kV AC ja 800 kV DC asti.

Tasaisen jännitteennousun ajassa (RT – Ramp Test) toiminto mahdollistaa laitoksen osapurkausten toteamisen ja suorittaa niiden esiintymisen osittaisen paikantamisen.

Tehokas muuntaja, jonka teho on ~150 W, joka mahdollistaa eristyksen loppuunpalamisen ja mahdollistaa kaapeleiden ja johtojen oikosulkupaikan paikantamisen jollakin seuraavista tavoista:

• visuaalinen menetelmä (jos virtajohdot ovat näkyvissä koko pituudelta),

• reflektometriset menetelmät, seismis-akustisten aaltojen ilmaisin tai A-kehyksellä vian suunnan osoittamiseen (johdin on oltava haudattuna maahan suoralla maakontaktilla).

Yhteensopiva ulkoisten ohjelmistojen kanssa.

Lataa esite
