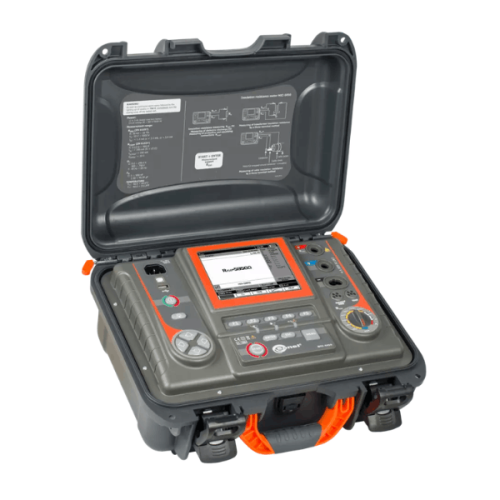

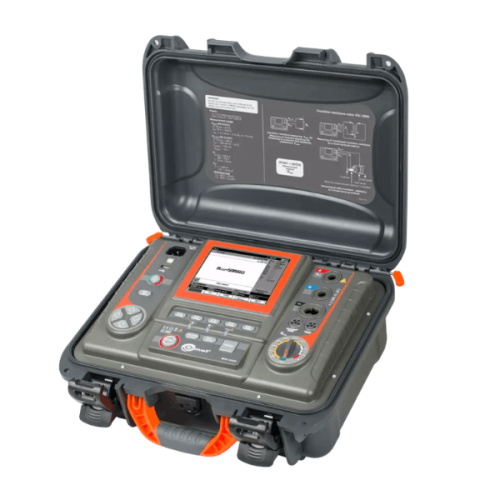

Sonel MIC-5050 -eristysvastusmittari on luotettava työkalu eristysvastuksen mittaamiseen jopa 20 TΩ saakka. Laite on suunniteltu sähköiskusuojauksen tarkastuksiin vaihtovirtaverkoissa. Sillä suoritetaan mittauksia, joiden tulokset määrittävät asennuksen turvallisuustilan.

Mittaria suositellaan sähköalan ammattilaisille, jotka tarkastavat sähköä eristävien materiaalien kuntoa.

Soveltuvuus

MIC-5050-mittari on suunniteltu mittaamaan sähkövoimaokohteiden eristysvastusta, kuten yksi- ja monisäikeisiä kaapeleita, muuntajia, moottoreita ja generaattoreita, kondensaattoreita, kytkimiä ja muita voimalaitoslaitteita. Se on erityisesti tarkoitettu mittauksiin alueilla, joilla on erittäin voimakkaita elektromagneettisia häiriöitä, esimerkiksi sähköasemilla, joiden jännite on 765 kV tai korkeampi.

Ominaisuudet

Korkean suorituskyvyn HV-muunnin, jonka testijännite on 5 kV ja virta 6 mA, soveltuu eristysvastuksen mittaamiseen jopa 20 TΩ:iin asti. Tällaisen tuloksen saavuttaminen tekee näistä mittareista vertaansa vailla olevia laitteita. Kolmijohtiminen vastusmittaus, joka suoritetaan ”GUARD”-johdon avulla, poistaa saastuneen eristyksen aiheuttamat pintavuotovirrat, mikä lisää saatujen tulosten luotettavuutta.

Mittari mittaa testattavan kohteen lämpötilaa, mikä on tarpeen RISO:n lämpötilakorjauskertoimen määrittämiseksi. Lisäksi se ilmoittaa dielektrisen absorptiosuhteen (DAR), polarisaatioindeksin (PI) ja dielektrisen purkauksen (DD) arvot. Laite mahdollistaa eristyksen kunnon arvioinnin soveltamalla testijännitettä vaiheittain (SV). Tämä ratkaisu varmistaa, että hyväkuntoinen dielektrinen materiaali tuottaa samat tulokset riippumatta sovelletusta jännitteestä. Yksittäisissä vaiheissa havaittavat noin 25 %:n poikkeamat saaduissa vastusarvoissa voivat viitata mahdollisiin eristysvikohin.

MIC-5050:llä on ainutlaatuinen kyky suorittaa mittauksia monisäikeisillä kaapeleilla yhdessä liitostilassa käyttämällä AutoISO-5000-sovitinta. Tämä ratkaisu lyhentää mittausaikaa toistuvissa kohteissa, kuten katuvalaistusjärjestelmän kaapeleissa. Lähes 30 W:n tehoinen muunnin voi voimistaa kaapelin vauriokohtaa, mikä helpottaa vikapaikan löytämistä esimerkiksi TDR-420-laitteella.

Sisäänrakennetut digitaaliset suodattimet, joiden keskiarvoaika on 10, 30, 60, 100, 200 sekuntia, sekä ”älykäs” ratkaisu takaavat vakaat mittaustulokset voimakkaan sähkömagneettisen häiriön alueilla.

Tietojen analysointi

Laite, jossa on taustavalaistu grafiikkanäyttö, voi näyttää eristysvastuksen, jännitteen ja virran aaltoilun ajan funktiona. Käyttäjä voi aallonmuodon trendin perusteella nopeasti arvioida eristyksen kunnon heti mittauksen aloituksen jälkeen. Tämä tarjoaa täydellisen hallinnan testattuun kohteeseen ja selkeän kuvan testatusta eristyksestä. Lisäksi siirrettävien tagien avulla käyttäjä voi seurata mittauksen kulkua ja tarkistaa saadut vastusarvot minkä tahansa mittaustuloksen ajankohtana sekä aiempien mittausten aikana.

Asentamalla mobiilisovelluksen osana pakettia käyttäjä saa Sonel Reader -ohjelmiston, joka kerää vanhoja tietoja ja vertailee niitä nykyisiin tuloksiin, jotka on siirretty mittarin laajasta muistista. Tämä ratkaisu auttaa käyttäjää laatimaan mittausraportin, seuraamaan eristyksen heikkenemistä ja suunnittelemaan huolto- tai korjaustöitä.

-MIC-5050 mittalaite

-Mittajohdot

-USB-kaapeli

-Virtajohto

-Laukku

Luokitukset

CAT IV 600 V

CAT III 1000 V

IP67

Ominaisuudet

– Mittaustulos – jopa 20 TΩ

– Mittaustaso – 50…5000 V, 50…1000 V askelilla 10 V, 1…10 kV askelilla 25 V

– Jatkuva näyttö – mitattu eristysvastus tai vuotovirta

– Automaattinen purkaus – mitatun kohteen kapasiteettijännite purkautuu eristysvastusmittauksen päätyttyä

– Äänimerkkijärjestelmä – 5 sekunnin välein, auttaa aikarajojen kiinnittämisessä

– Säädettävä mittausaika – enintään 99’59”

– T1-, T2- ja T3-mittausajat yhden tai kahden absorptiokertoimen mittaamiseen alueella 1…600 sek.

– Polarisaatioindeksin (PI), absorptiokertoimien Ab1 ja Ab2 sekä dielektrisen absorptiosuhteen (DAR) mittaus

– Näyttö – todellinen testijännite mittauksen aikana

– Testivirta – 1.2 mA, 3 mA tai 6 mA

– Mittausmenetelmät – kaksi- tai kolmijohdinmenetelmät

– Mittaukset testijohtimilla – jopa 20 m

– Suojaus jännitteisten kohteiden mittausta vastaan

– Automaattinen mittaus – monijohdollisille kaapeleille valinnaisella AutoISO-5000 -sovittimella (MIC-10k1 max. mittaustaso 5 kV)

– Kapasitanssin mittaus – RISO-mittauksen aikana

– Lämpötilan mittaus – valinnaisella ST-1 -anturilla

– Askeleittain muuttuva jännitemittaus (SV) – eristysvastus

– Dielektrisen purkauksen laskenta (DD)

– Vikapaikan määrittäminen – kaapeleiden vaurioiden paikannus

– Digitaaliset suodattimet – mittausten suorittaminen voimakkaissa häiriöissä

– Toimii ympäristössä, jossa elektromagneettiset häiriöt ovat 400 kV

– DC ja AC jännitteiden mittaus 0…750 V
