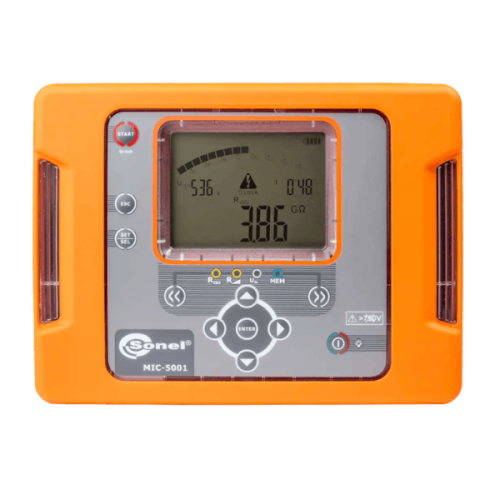

Sonel MIC-5001 on luotettava mittalaite, joka mittaa eristysvastuksen jopa 5 TΩ. Sen erinomaisen suorituskyvyn ansiosta se on käytössä monilla eri aloilla, kuten asuinrakennuksissa, teollisuudessa, rautatiealalla ja rakennusteollisuudessa. Laite yhdistää useita etuja: se on kompakti, ergonomisesti muotoiltu ja siinä on kestävä kotelo, joka tarjoaa korkean suojan. Lisäksi laite kuluttaa vähän akkutehoa, ja akut voidaan ladata jopa mittausten aikana.

Käyttö

MIC-5001 on eristysvastusmittari, jossa on säädettävä testijännite – jopa 5 kV asti. Laite yhdistää useita etuja: erinomainen suorituskyky, alhainen akkukäyttö, akun latausmahdollisuus mittausten aikana, käyttömukavuus ja korkea suojaluokka. Mittaria voidaan myös suositella asentajille, jotka työskentelevät tietoliikenne- ja sähköjärjestelmissä, jotka vaativat eristysholkin/vaipan resistanssin tarkastusta (UN ≤ 30 kV) 5 kV:n jännitteeseen 5 minuutin ajan.

Ominaisuudet

Laite voi mitata eristysvastusta säädettävällä testijännitteellä jopa 5000 V. Kaapeleiden testauksessa se automaattisesti purkaa kaapelin kuormituksen mittauksen päätyttyä.

MIC-5001 mahdollistaa eristysvastuksen määrittämisen lineaarisesti kasvavalla jännitteellä, jonka kaltevuus on 1 kV/s, standardin EEE Std 95TM-2002 mukaisesti.

Päinvastoin kuin maksimitestijännite, tämä hidas ja yhtenäinen menetelmä testausjännitteen syöttöön suojaa eristystä äkilliseltä ”sähköjännitteeltä”. Tämä prosessi voi paljastaa vikoja, joita ei voida havaita perinteisellä RISO-vastusmittauksella. Jos testattu eristys on heikentynyt tai viallinen, RampTest mahdollistaa maksimikestävyyden määrittämisen. Tämä toiminto on erityisen hyödyllinen pyörivien koneiden tai ylijännitesuojien testauksessa.

Laitteessa on sisäänrakennettu volttimittari AC- ja DC-jännitteille, jotka ovat enintään 750 V. Laaja muisti mahdollistaa laitteelle lähes 12 000 mittaustuloksen tallentamisen ja siirtämisen tietokoneeseen. Lataa Sonel Reader -ohjelmisto valmistajan verkkosivuilta mittaustulosten analysoimiseksi ja esittämiseksi graafisesti, esimerkiksi ajankohdan tai vastuksen arvojen muodossa.

Kyvyt

Laite tarjoaa merkittävän edun pitkällä käyttöajallaan yhdellä latauksella. Sähköasentajat, jotka suorittavat testejä toistuvasti tai lyhyin väliajoin, eivät joudu huolehtimaan akun tyhjenemisestä ennen työn loppuun saattamista. Lisäksi mittausten aikana käyttäjä voi ladata laitetta ulkoisella virtalähteellä, kuten 12 V / 2 Ah akkupankilla.

-MIC-5001 mittalaite

-Mittajohdot

-USB-kaapeli

-Virta-/latausjohto

-Laukku

Luokitukset

CAT IV 600 V

CAT III 1000 V

IP65

Ominaisuudet

Mittausjännite valitaan alueella 50…500 V 50 V askelin ja 500…5000 V 100 V askelin.

– Jatkuva lukeminen mitatusta eristysvastuksesta tai vuotovirrasta.

– Automaattinen kapasiteetin purkaminen mitatun kohteen päätyttyä eristysvastauksen mittauksen.

– Äänimerkki viiden sekunnin välein, joka helpottaa aikamittausten tallentamista.

– Mittausajan T1, T2 ja T3 ajoitus dielektrisen absorptiosuhteen (DAR) ja polarisaatioindeksin (PI) mittaamiseksi.

– Nykyisen mittausjännitetason lukeminen mittauksen aikana.

– Suojaus jännitteisten kohteiden mittaamista vastaan.

– Kahden tai kolmen johdon menetelmä eristysvastuksen mittaamiseen.

– Eristysvastuksen mittaaminen RampTest-menetelmällä ja läpilyöntijännitemittaus ramping-asteella jopa ~1 kV/s.

– Suoran ja vaihtojännitteen mittaus alueella 0…750 V.

– 990-solun muisti (11 880 tietuetta), tiedonsiirto PC:lle USB-kaapelin kautta.

– Akkukäyttöinen.

– Laitteet täyttävät standardin EN 61557 vaatimukset.

– Mittaria voidaan käyttää ja ladata ulkoisesta virtalähteestä tai auton tupakansytyttimestä.
